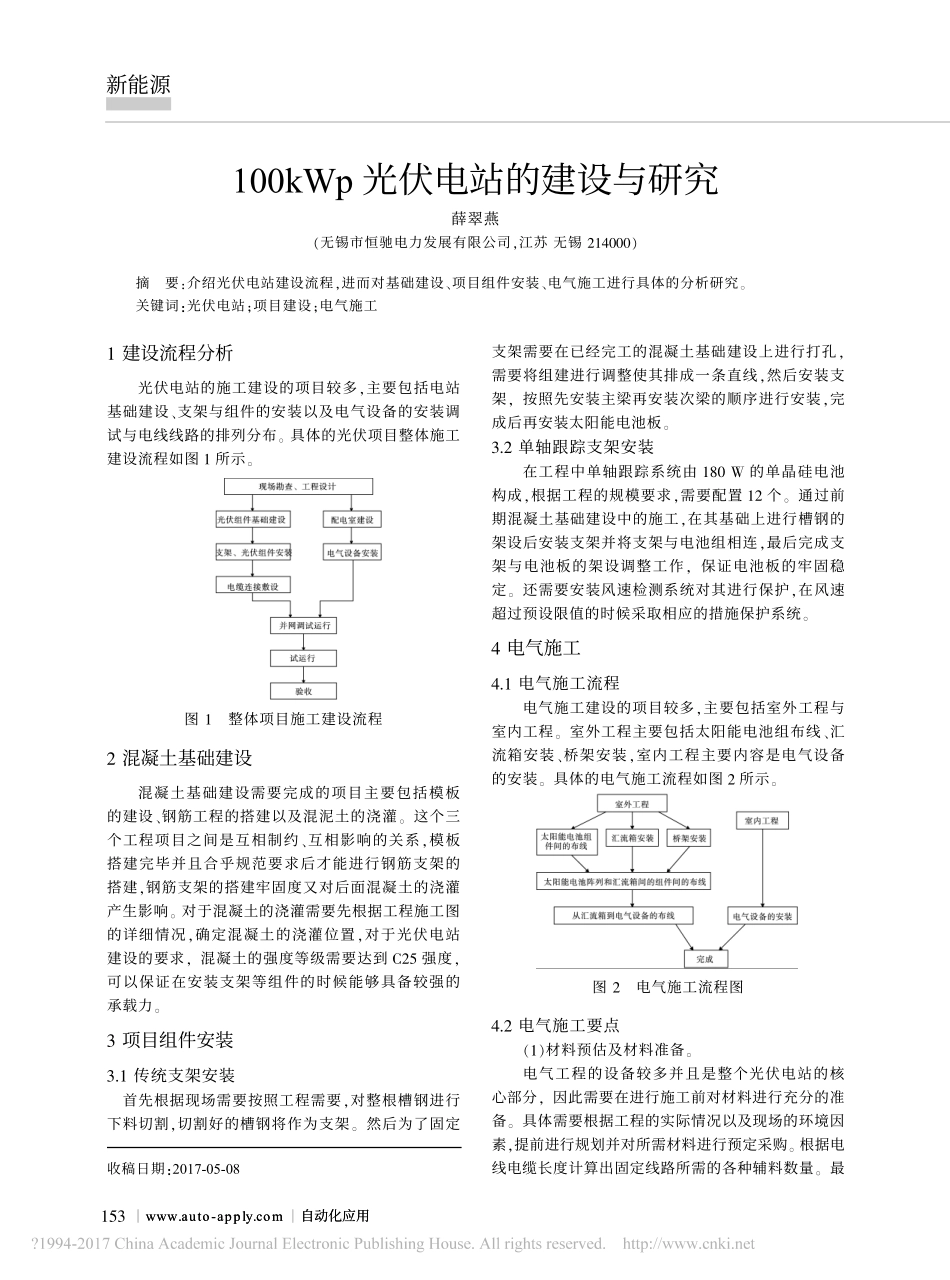

自动化应用www.auto-apply.com自动化应用www.auto-apply.com1 建设流程分析光伏电站的施工建设的项目较多,主要包括电站基础建设、支架与组件的安装以及电气设备的安装调试与电线线路的排列分布。 具体的光伏项目整体施工建设流程如图 1 所示。图 1整体项目施工建设流程2 混凝土基础建设混凝土基础建设需要完成的项目主要包括模板的建设、钢筋工程的搭建以及混泥土的浇灌。 这个三个工程项目之间是互相制约、互相影响的关系,模板搭建完毕并且合乎规范要求后才能进行钢筋支架的搭建,钢筋支架的搭建牢固度又对后面混凝土的浇灌产生影响。 对于混凝土的浇灌需要先根据工程施工图的详细情况,确定混凝土的浇灌位置,对于光伏电站建设的要求, 混凝土的强度等级需要达到 C25 强度,可以保证在安装支架等组件的时候能够具备较强的承载力。3 项目组件安装3.1 传统支架安装首先根据现场需要按照工程需要,对整根槽钢进行下料切割,切割好的槽钢将作为支架。 然后为了固定支架需要在已经完工的混凝土基础建设上进行打孔,需要将组建进行调整使其排成一条直线,然后安装支架, 按照先安装主梁再安装次梁的顺序进行安装,完成后再安装太阳能电池板。3.2 单轴跟踪支架安装在工程中单轴跟踪系统由 180 W 的单晶硅电池构成,根据工程的规模要求,需要配置 12 个。 通过前期混凝土基础建设中的施工,在其基础上进行槽钢的架设后安装支架并将支架与电池组相连,最后完成支架与电池板的架设调整工作, 保证电池板的牢固稳定。 还需要安装风速检测系统对其进行保护,在风速超过预设限值的时候采取相应的措施保护系统。4 电气施工4.1 电气施工流程电气施工建设的项目较多,主要包括室外工程与室内工程。 室外工程主要包括太阳能电池组布线、汇流箱安装、桥架安装,室内工程主要内容是电气设备的安装。 具体的电气施工流程如图 2 所示。图 2电气施工流程图4.2 电气施工要点(1)材料预估及材料准备。电气工程的设备较多并且是整个光伏电站的核心部分, 因此需要在进行施工前对材料进行充分的准备。 具体需要根据工程的实际情况以及现场的环境因素,提前进行规划并对所需材料进行预定采购。 根据电线电缆长度计算出固定线路所需的各种辅料数量。 最100kWp 光伏电站的建设与研究薛翠燕(无锡市恒驰电力发展有限公司,江苏 无锡 214000)摘要:介绍光伏电站建设流程,进而对基础建设、项目组件安装、电气施工进行具体的分析研究...
