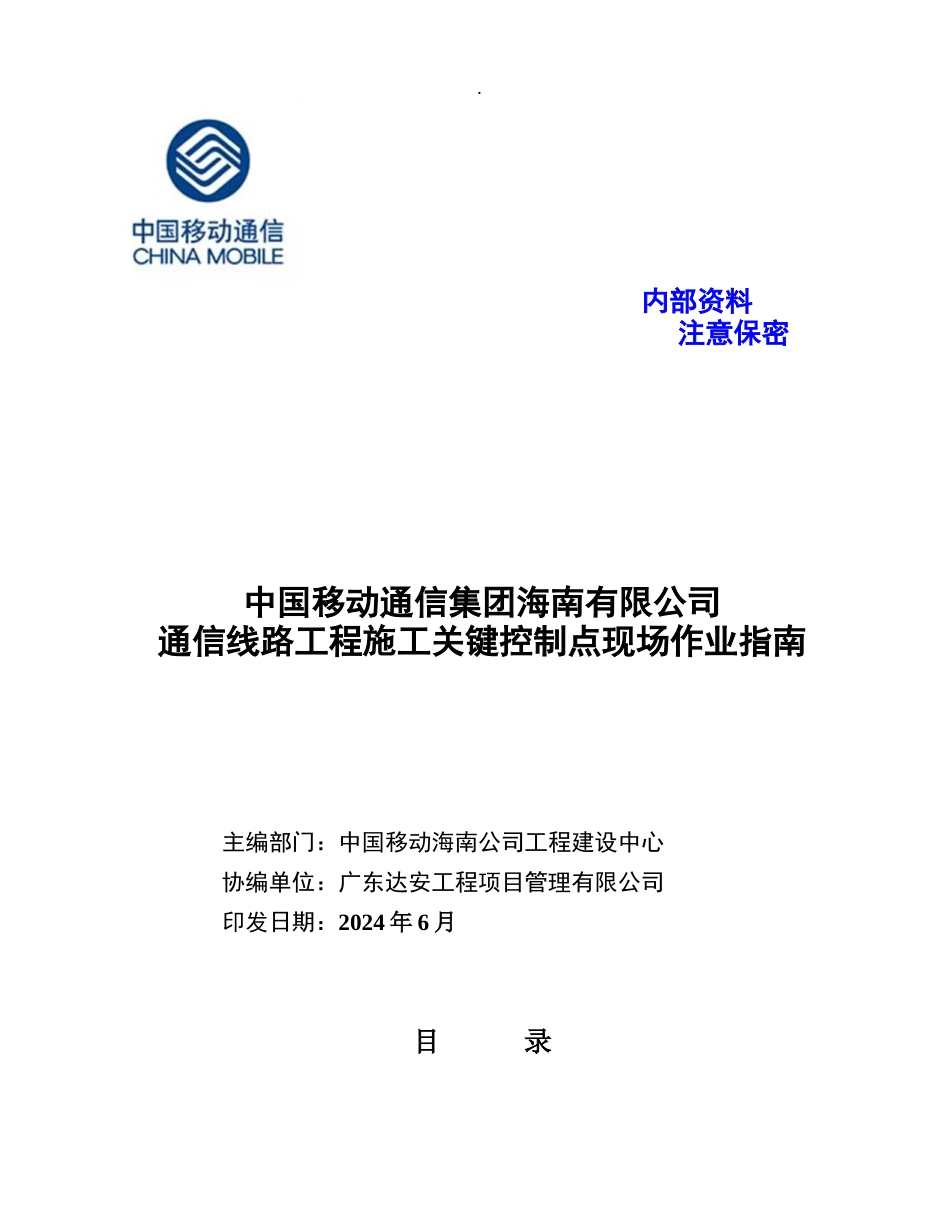

. 内部资料 注意保密中国移动通信集团海南有限公司通信线路工程施工关键控制点现场作业指南主编部门：中国移动海南公司工程建设中心协编单位：广东达安工程项目管理有限公司印发日期：2024 年 6 月目 录1、通信线路工程施工关键控制点…………………………….32、直埋光缆施工关键控制点现场作业指南 ..……………..43、架空光缆施工关键控制点现场作业指南………………….84、管道光缆施工关键控制点现场作业指南…………………105、局（机房）内光缆施工关键控制点现场作业指南……..126、管道工程施工关键控制点现场作业指南…………………147、安全施工关键控制点现场作业指南……………………..208、传输管线工程机械顶管施工操作法律规范…………………..249、机械顶管安全操作法律规范……………………………………3010、工程建设重大事故应急救援预案…………………….33一、通信线路工程施工关键控制点1、 直埋光缆埋深 表 1.1-1敷设地段及土质埋深（米）备注普通土、硬土≥1.2从沟底加垫 10CM细土或沙土表面算半石质、砂砾土、风化石≥1.0起全石质、流沙≥0.8市郊、村镇≥1.2市区人行道≥1.0穿越铁路（距道渣底）、公路（距路面）≥1.2沟、渠、水塘≥1.2农田排水沟≥0.82、光缆在施工时，如与其它直埋光缆或地下直埋管线交越时，应与所属部门共同商讨，直埋光缆的敷设采纳人工挖沟及机械挖沟两种方式，光缆埋深应符合表 1.1-1 要求。3、与其它线缆及管线交越时，应根据设计要求，用钢管保护本工程光缆，并埋设标石作标记（最终交越方案以与有关单位签定的互保协议为准）。4、挖沟是按路由复测后的划线进行，不得任意改道和偏离，光缆沟应尽量保持直线路由，沟底要平坦，克服蛇行走向，路由弯曲时要考虑光缆弯曲半径的允许值，避开拐小弯。5、光缆沟的深度和宽度，对于一般土质地段深度为 1.2m 以上，宽为 60cm、底宽为 30cm，当同一沟内敷设两条光缆时，应保持 5cm 的间距，故宽度一般为 35cm，对于同沟敷设的光缆沟以及士质松散或水位较低地段，沟宽以 80cm 为适。6、挖接头沟时，深度以光缆沟深度为准，有负荷箱时，应适当增加深度，各接头坑均应在光缆线路前进方向的同一侧或靠路道的外侧，接头坑宽度不小于 120cm。7、光缆盘放置：按配盘路由将缆盘放于 2km 路由的中间位置，注意光缆外端端别是否符合 A、B 端的走向，若光缆布放顺序为 A-B 方向，则该盘外端别应为 A，否则应先倒盘，将 A 端引出。8...
