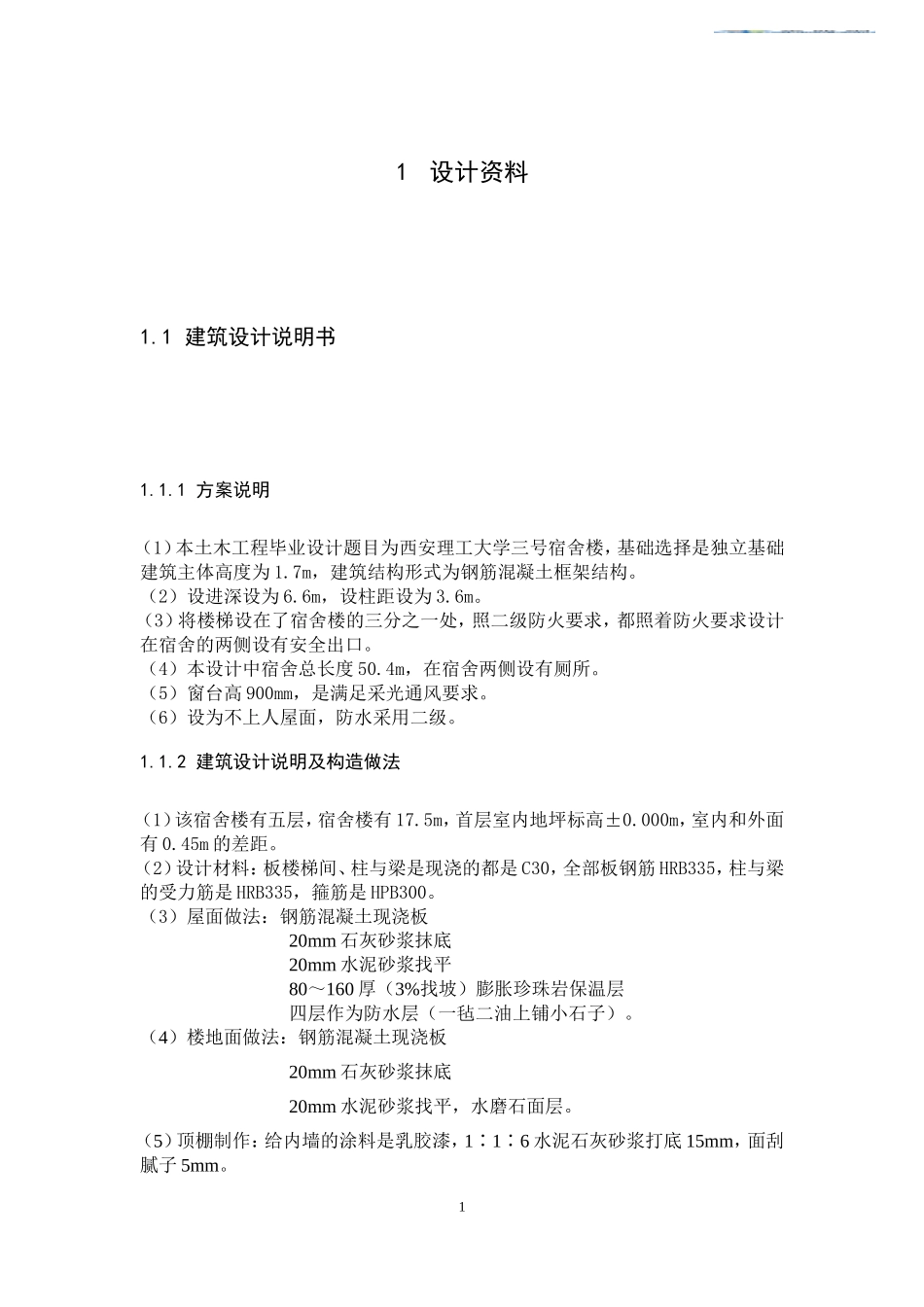

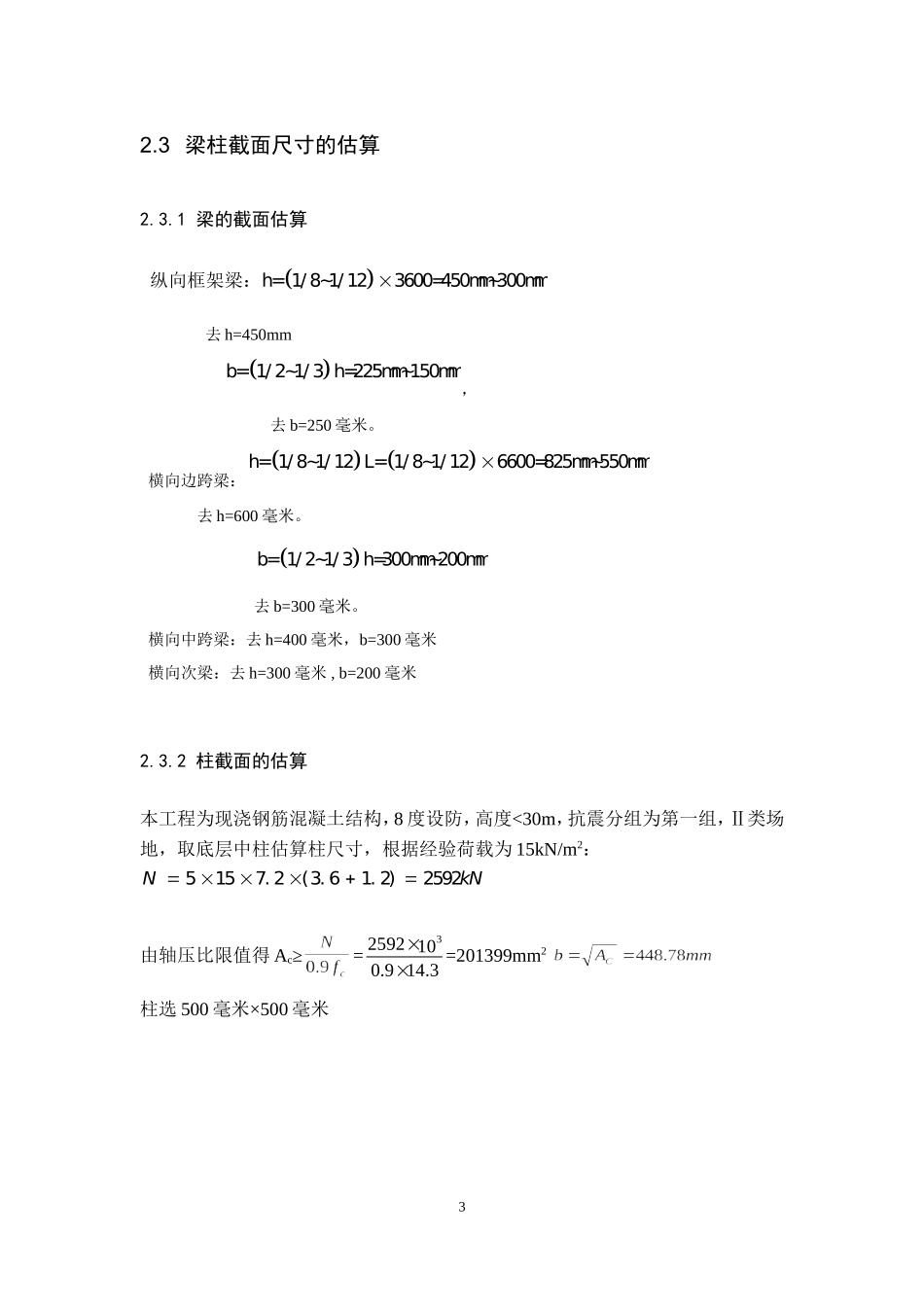

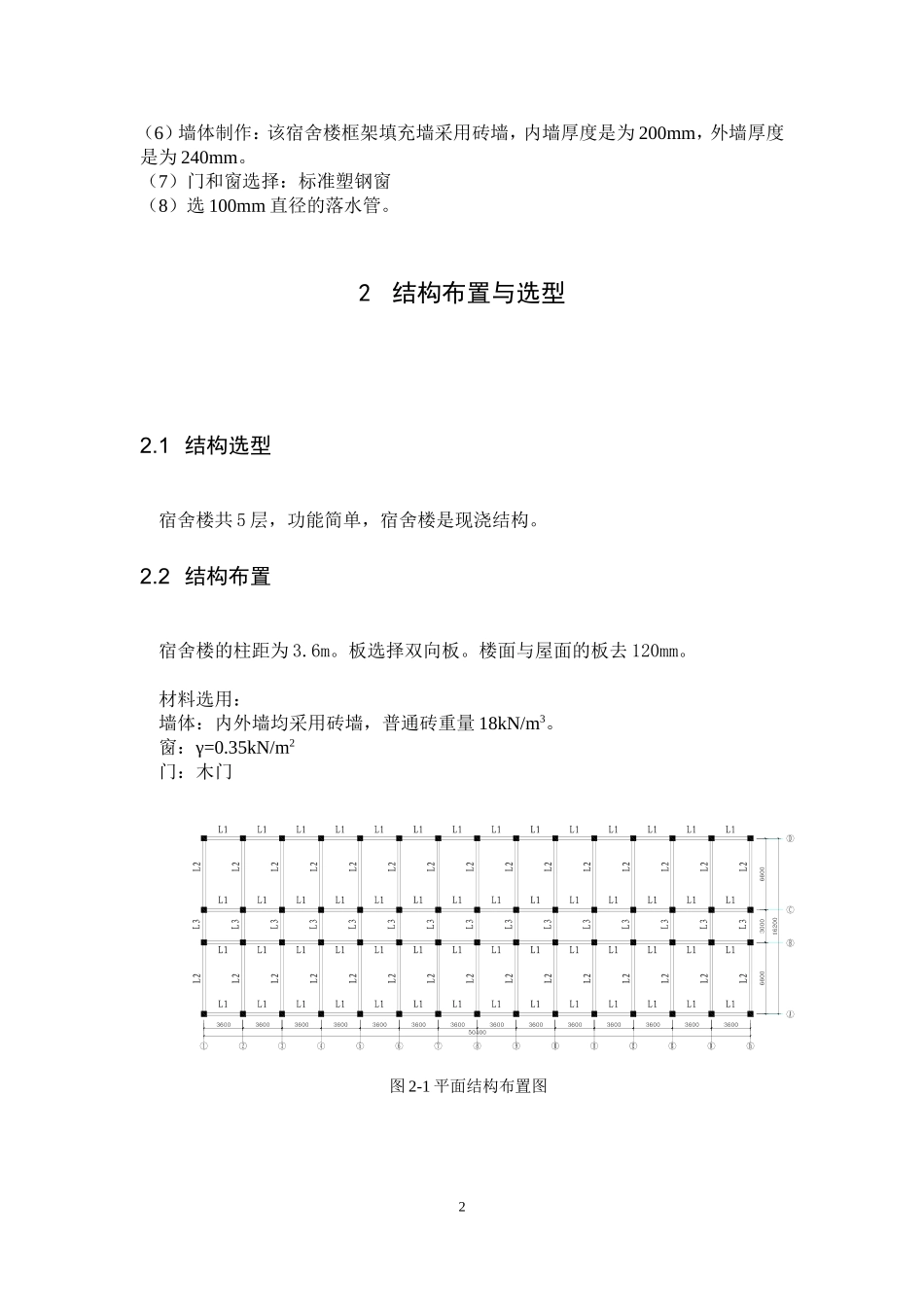

11设计资料1.1 建筑设计说明书1.1.1 方案说明（1）本土木工程毕业设计题目为西安理工大学三号宿舍楼，基础选择是独立基础建筑主体高度为 1.7m，建筑结构形式为钢筋混凝土框架结构。（2）设进深设为 6.6m，设柱距设为 3.6m。（3）将楼梯设在了宿舍楼的三分之一处，照二级防火要求，都照着防火要求设计在宿舍的两侧设有安全出口。（4）本设计中宿舍总长度 50.4m，在宿舍两侧设有厕所。（5）窗台高 900mm，是满足采光通风要求。（6）设为不上人屋面，防水采用二级。1.1.2 建筑设计说明及构造做法（1）该宿舍楼有五层，宿舍楼有 17.5m，首层室内地坪标高±0.000m，室内和外面有 0.45m 的差距。（2）设计材料：板楼梯间、柱与梁是现浇的都是 C30，全部板钢筋 HRB335，柱与梁的受力筋是 HRB335，箍筋是 HPB300。（3）屋面做法：钢筋混凝土现浇板20mm 石灰砂浆抹底20mm 水泥砂浆找平80～160 厚（3%找坡）膨胀珍珠岩保温层四层作为防水层（一毡二油上铺小石子）。（4）楼地面做法：钢筋混凝土现浇板20mm 石灰砂浆抹底20mm 水泥砂浆找平，水磨石面层。（5）顶棚制作：给内墙的涂料是乳胶漆，1∶1∶6 水泥石灰砂浆打底 15mm，面刮腻子 5mm。2（6）墙体制作：该宿舍楼框架填充墙采用砖墙，内墙厚度是为 200mm，外墙厚度是为 240mm。（7）门和窗选择：标准塑钢窗（8）选 100mm 直径的落水管。2结构布置与选型2.1 结构选型 宿舍楼共 5 层，功能简单，宿舍楼是现浇结构。2.2 结构布置 宿舍楼的柱距为 3.6m。板选择双向板。楼面与屋面的板去 120mm。 材料选用：墙体：内外墙均采用砖墙，普通砖重量 18kN/m3。窗：γ=0.35kN/m2门：木门 图 2-1 平面结构布置图32.3 梁柱截面尺寸的估算2.3.1 梁的截面估算 纵向框架梁：h= 1/ 8~1/ 123600=450mm~300mm 去 h=450mm  b= 1/ 2~1/ 3 h=225mm~150mm，去 b=250 毫米。 横向边跨梁：h= 1/ 8~1/ 12 L= 1/ 8~1/ 126600=825mm~550mm 去 h=600 毫米。b= 1/ 2~1/ 3 h=300mm~200mm去 b=300 毫米。 横向中跨梁：去 h=400 毫米，b=300 毫米 横向次梁：去 h=300 毫米 , b=200 毫米2.3.2 柱截面的估算本工程为现浇钢筋混凝土结构，8 度设防，高度<30m，抗震分组为第一组，Ⅱ类场地，取底层中柱估算柱尺寸，根据经验荷载为 15kN/m2：5157. 23. 61.()22592NkN由轴压比限值得 Ac≥=32592 100.9 14.3...
