气焊工艺及技术

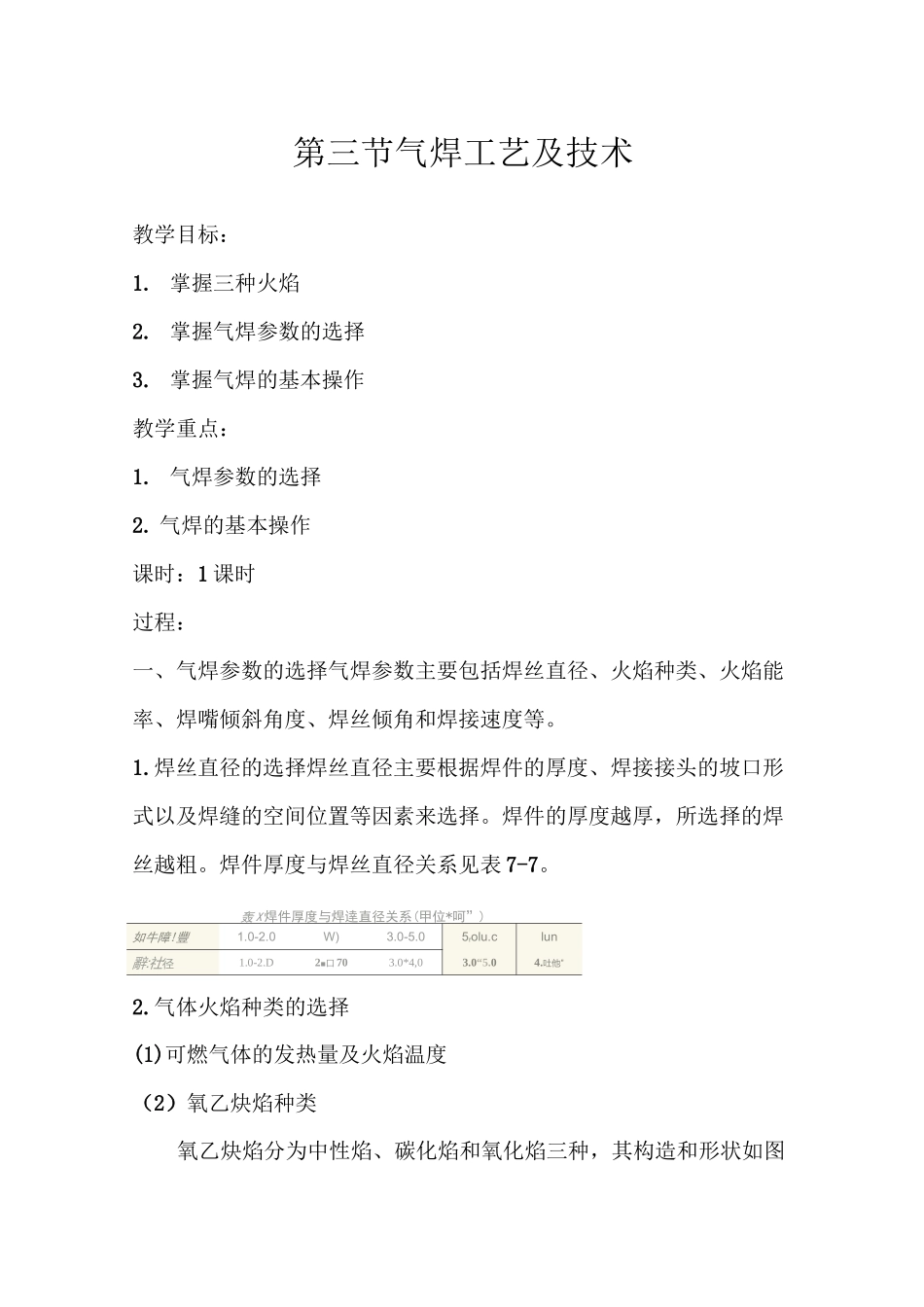

第三节气焊工艺及技术教学目标：1. 掌握三种火焰2. 掌握气焊参数的选择3. 掌握气焊的基本操作教学重点：1. 气焊参数的选择2. 气焊的基本操作课时：1 课时过程：一、气焊参数的选择气焊参数主要包括焊丝直径、火焰种类、火焰能率、焊嘴倾斜角度、焊丝倾角和焊接速度等。1.焊丝直径的选择焊丝直径主要根据焊件的厚度、焊接接头的坡口形式以及焊缝的空间位置等因素来选择。焊件的厚度越厚，所选择的焊丝越粗。焊件厚度与焊丝直径关系见表 7-7。轰 X 焊件厚度与焊逹直径关系(甲位*呵”)如牛障!豐1.0-2.0W)3.0-5.05rolu.clun辭:社径1.0-2.D2■口 703.0*4,03.0“5.04.吐他"2.气体火焰种类的选择(1)可燃气体的发热量及火焰温度（2）氧乙炔焰种类氧乙炔焰分为中性焰、碳化焰和氧化焰三种，其构造和形状如图7-9 所示。图 7-9 氧乙炔焰的构造和形状a）中性焰 b）碳化焰 c）氧化焰1—焰芯 2—内焰 3—外焰1）中性焰一次燃烧区内既无过剩氧又无游离碳的火焰称为中性焰。中性焰由焰芯、内焰和外焰三部分组成，见图 7-9a焰芯中性焰的焰芯呈光亮蓝白色圆锥形，轮廓清楚,温度为 800〜1200r 左右。焰芯之外为内焰，内焰的颜色较暗，呈蓝白色，有深蓝色线条。在焰芯前 2〜4mm 处温度最高，可达 3050〜3150°C。此区称为焊接区，又称为还原区。内焰的外面是外焰。外焰颜色由里向外逐渐由淡紫色变成橙黄色。外焰具有氧化性，它的温度范围约为 1200〜2500C。2）碳化焰这种火焰明显分为焰心、内焰和外焰三部分，见图 7-9b。碳化焰的焰芯较长，呈蓝白色，内焰呈淡蓝色，外焰带桔红色。碳化焰三层火焰之间无明显的轮廓。最高温度为 2700~3000°C。碳化焰也称为还原焰。用碳化焰焊接高碳钢、铸铁及硬质合金等材料。3）氧化焰焰芯、内焰和外焰都缩短，而且内焰和外焰的层次极为不清，把氧化焰看作是由焰芯和外焰两部分组成，见图 7-9c。氧化焰的焰芯呈淡紫蓝色，轮廓也不太明显，内焰和外焰呈蓝紫色。氧化焰的最高温度为 3100〜3300C，整个火焰具有氧化性。这种火焰焊接时较少使用，由于氧化焰温度高，在火焰加热和气割时，也常使用氧化焰。火焰种类的选择见表 7-9。表 7 弓焊接火焰种类的选择应用長焰应用火燔中性焰中性焰或轻做碳化垢中碳帼中性焰错邮不锈钢中性焰低合金钢屮性焰中性燔轻微儀北蜡黄钢轻微礼化焰轻厳乳化焰図做氧化焰碳此焰或轻曲碳化怕網及铝令佥中件焰或轻微碳化焰轻徴辄化焰铅、锡屮性焰或轻徽淡化熔1）中性焰的调节当焊...
