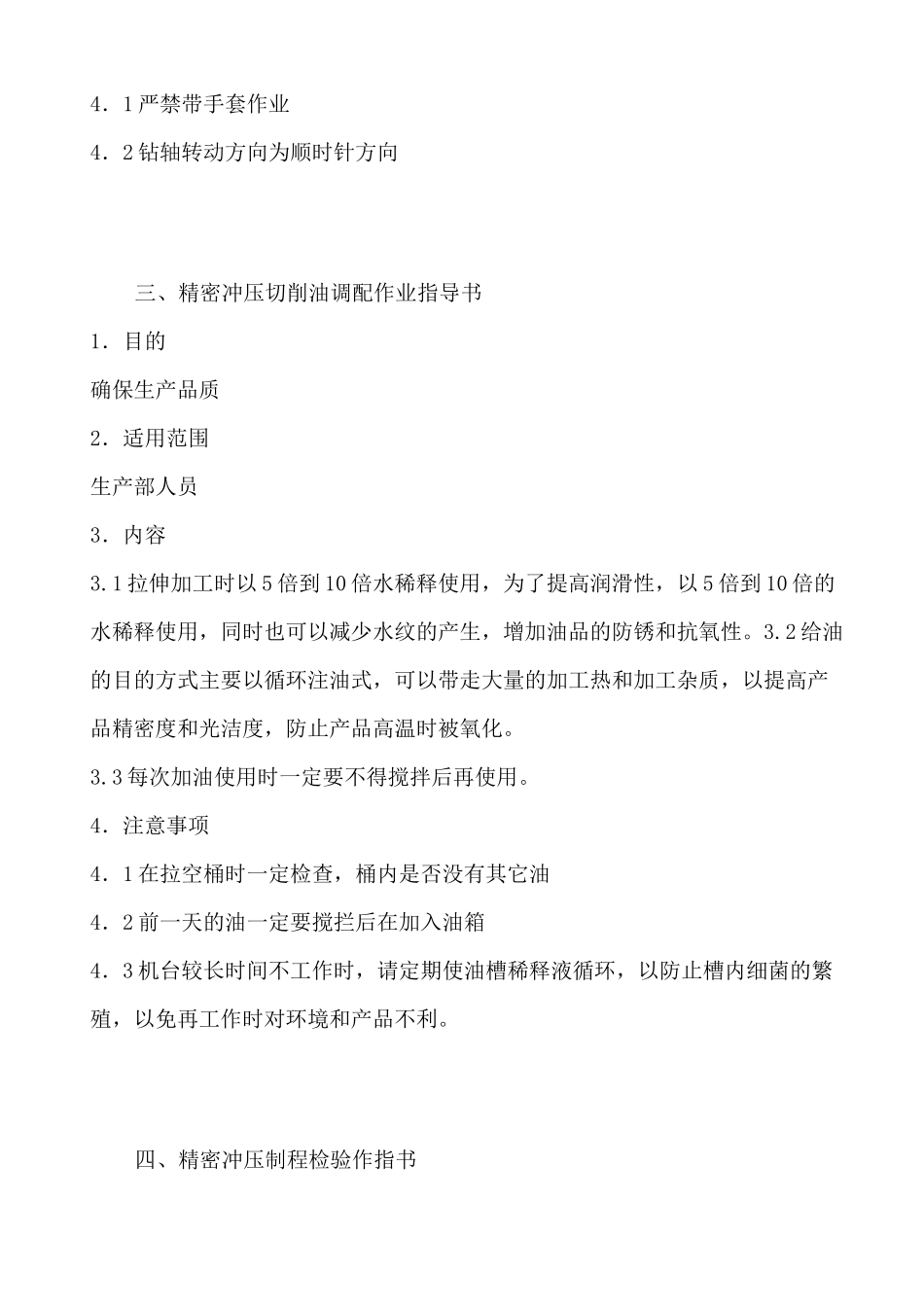

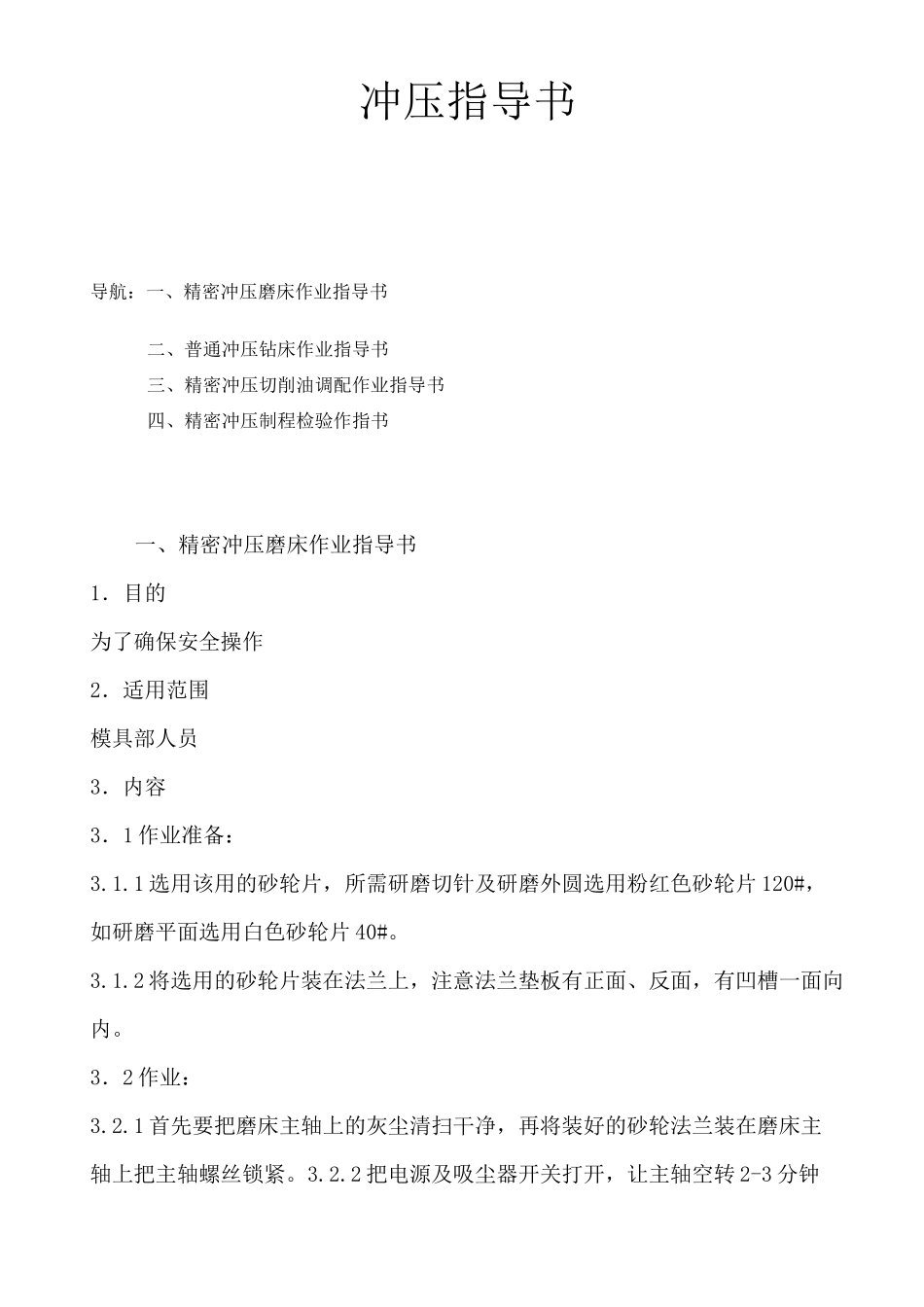

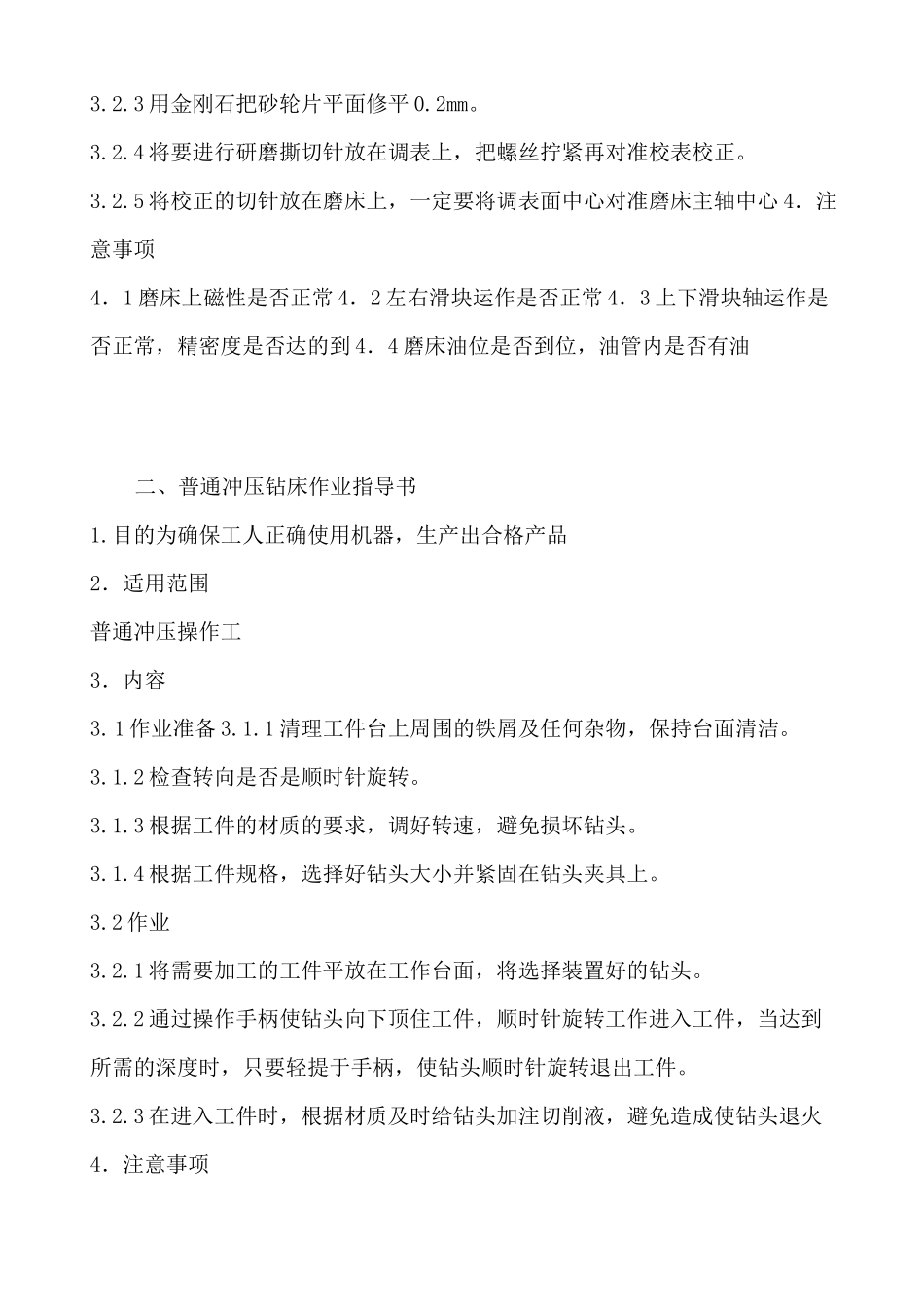

冲压指导书导航:一、精密冲压磨床作业指导书二、普通冲压钻床作业指导书三、精密冲压切削油调配作业指导书四、精密冲压制程检验作指书一、精密冲压磨床作业指导书1.目的为了确保安全操作2.适用范围模具部人员3.内容3.1 作业准备:3.1.1 选用该用的砂轮片,所需研磨切针及研磨外圆选用粉红色砂轮片 120#,如研磨平面选用白色砂轮片 40#。3.1.2 将选用的砂轮片装在法兰上,注意法兰垫板有正面、反面,有凹槽一面向内。3.2 作业:3.2.1 首先要把磨床主轴上的灰尘清扫干净,再将装好的砂轮法兰装在磨床主轴上把主轴螺丝锁紧。3.2.2 把电源及吸尘器开关打开,让主轴空转 2-3 分钟3.2.3 用金刚石把砂轮片平面修平 0.2mm。3.2.4 将要进行研磨撕切针放在调表上,把螺丝拧紧再对准校表校正。3.2.5 将校正的切针放在磨床上,一定要将调表面中心对准磨床主轴中心 4.注意事项4.1 磨床上磁性是否正常 4.2 左右滑块运作是否正常 4.3 上下滑块轴运作是否正常,精密度是否达的到 4.4 磨床油位是否到位,油管内是否有油二、普通冲压钻床作业指导书1.目的为确保工人正确使用机器,生产出合格产品2.适用范围普通冲压操作工3.内容3.1 作业准备 3.1.1 清理工件台上周围的铁屑及任何杂物,保持台面清洁。3.1.2 检查转向是否是顺时针旋转。3.1.3 根据工件的材质的要求,调好转速,避免损坏钻头。3.1.4 根据工件规格,选择好钻头大小并紧固在钻头夹具上。3.2 作业3.2.1 将需要加工的工件平放在工作台面,将选择装置好的钻头。3.2.2 通过操作手柄使钻头向下顶住工件,顺时针旋转工作进入工件,当达到所需的深度时,只要轻提于手柄,使钻头顺时针旋转退出工件。3.2.3 在进入工件时,根据材质及时给钻头加注切削液,避免造成使钻头退火4.注意事项4.1 严禁带手套作业4.2 钻轴转动方向为顺时针方向三、精密冲压切削油调配作业指导书1.目的确保生产品质2.适用范围生产部人员3.内容3.1 拉伸加工时以 5 倍到 10 倍水稀释使用,为了提高润滑性,以 5 倍到 10 倍的水稀释使用,同时也可以减少水纹的产生,增加油品的防锈和抗氧性。3.2 给油的目的方式主要以循环注油式,可以带走大量的加工热和加工杂质,以提高产品精密度和光洁度,防止产品高温时被氧化。3.3 每次加油使用时一定要不得搅拌后再使用。4.注意事项4.1 在拉空桶时一定检查,桶内是否没有其它油4.2 前一天的油一定要搅拦后在加入油箱4.3 机台较长...
