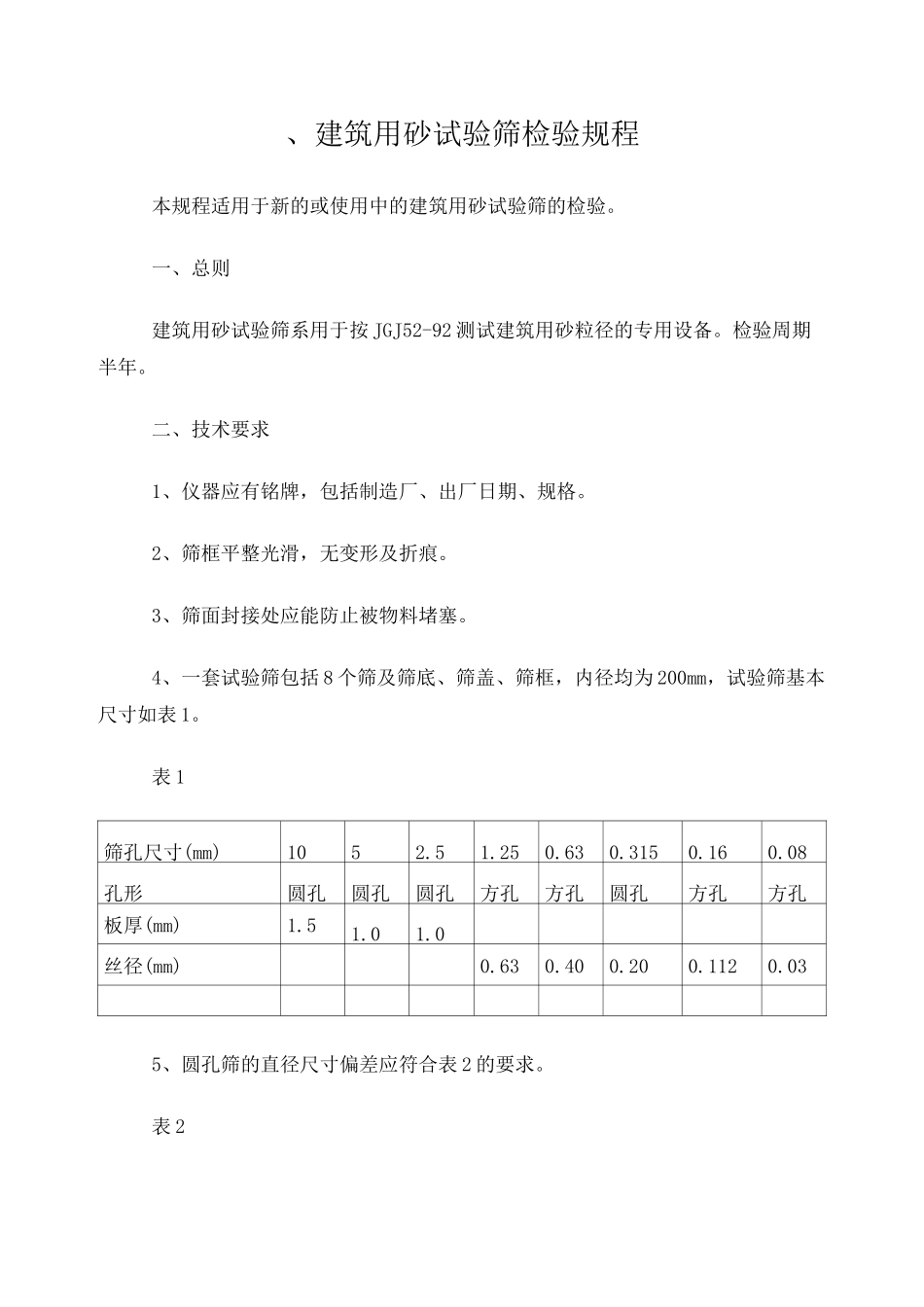

设备仪器检验校准规程(全)_第1页
1/15

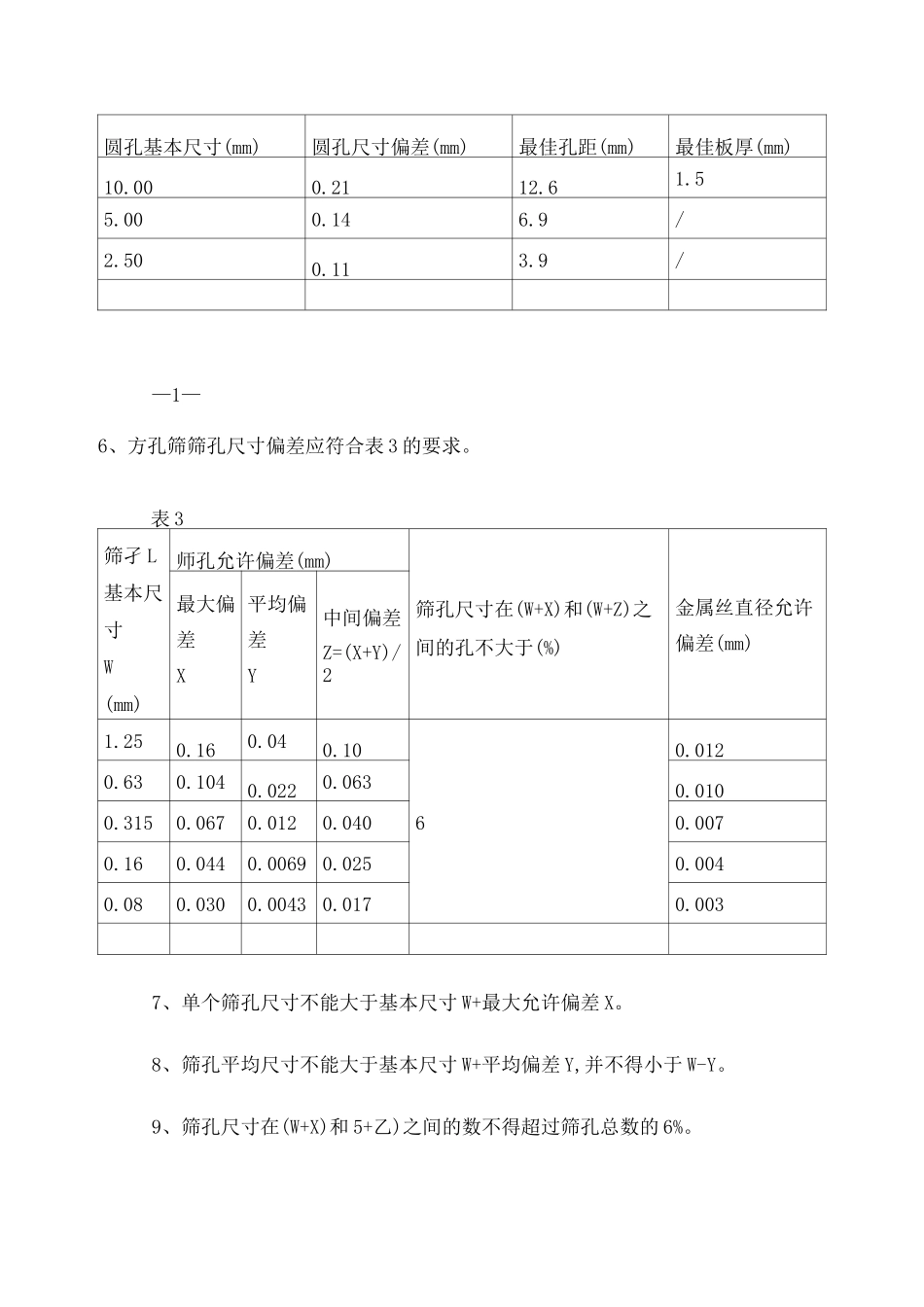

设备仪器检验校准规程(全)_第2页
2/15

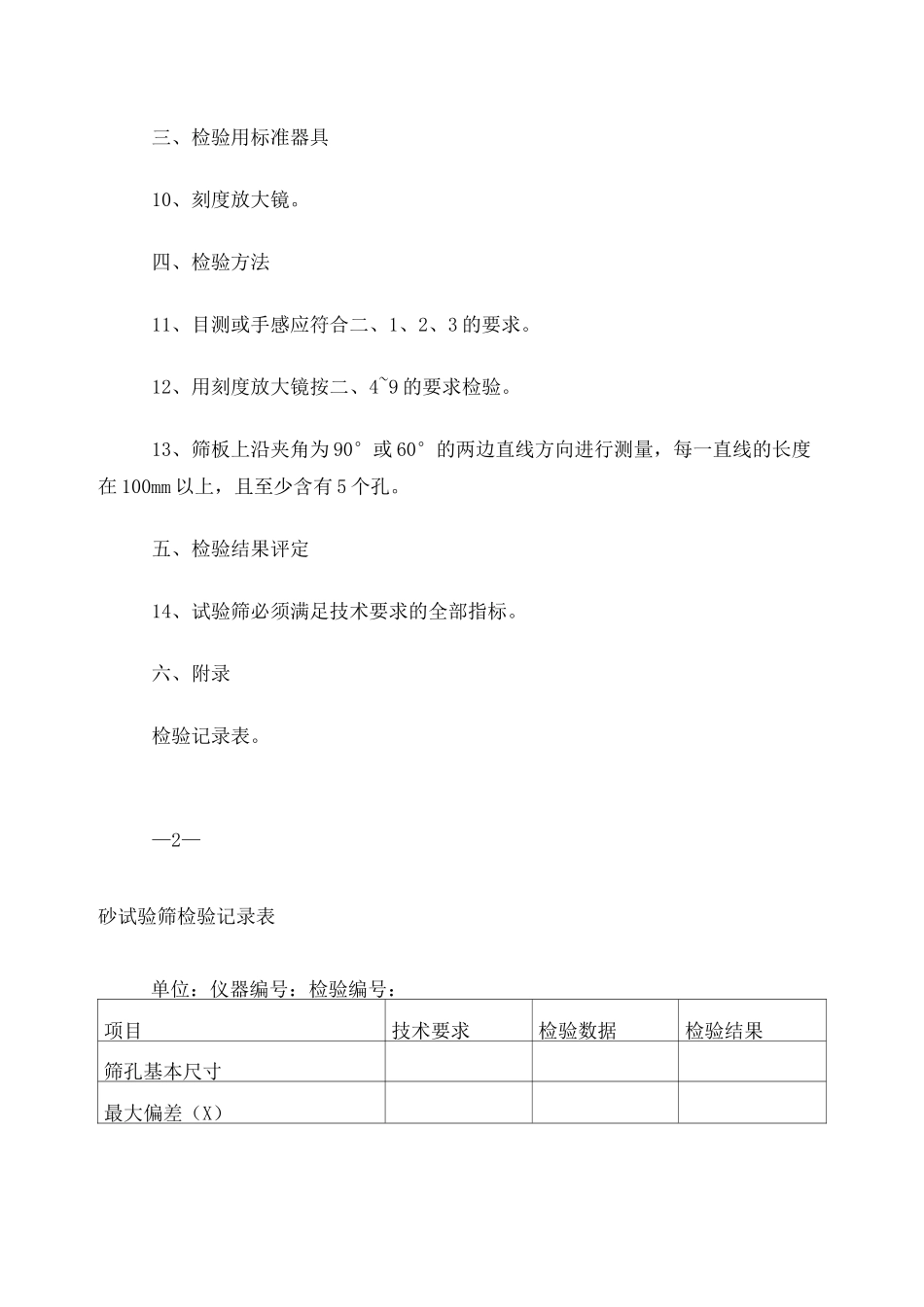

设备仪器检验校准规程(全)_第3页
3/15
、建筑用砂试验筛检验规程本规程适用于新的或使用中的建筑用砂试验筛的检验。一、总则建筑用砂试验筛系用于按 JGJ52-92 测试建筑用砂粒径的专用设备。检验周期半年。二、技术要求1、仪器应有铭牌,包括制造厂、出厂日期、规格。2、筛框平整光滑,无变形及折痕。3、筛面封接处应能防止被物料堵塞。4、一套试验筛包括 8 个筛及筛底、筛盖、筛框,内径均为 200mm,试验筛基本尺寸如表 1。表 1筛孔尺寸(mm)1052.51.250.630.3150.160.08孔形圆孔圆孔圆孔方孔方孔圆孔方孔方孔板厚(mm)1.51.01.0丝径(mm)0.630.400.200.1120.035、圆孔筛的直径尺寸偏差应符合表 2 的要求。表 2圆孔基本尺寸(mm)圆孔尺寸偏差(mm)最佳孔距(mm)最佳板厚(mm)10.000.2112.61.55.000.146.9/2.500.113.9/—1—6、方孔筛筛孔尺寸偏差应符合表 3 的要求。表 3筛孑 L基本尺寸W(mm)师孔允许偏差(mm)筛孔尺寸在(W+X)和(W+Z)之间的孔不大于(%)金属丝直径允许偏差(mm)最大偏差X平均偏差Y中间偏差Z=(X+Y)/21.250.160.040.100.0120.630.1040.0220.0630.0100.3150.0670.0120.04060.0070.160.0440.0069 0.0250.0040.080.0300.0043 0.0170.0037、单个筛孔尺寸不能大于基本尺寸 W+最大允许偏差 X。8、筛孔平均尺寸不能大于基本尺寸 W+平均偏差 Y,并不得小于 W-Y。9、筛孔尺寸在(W+X)和 5+乙)之间的数不得超过筛孔总数的 6%。三、检验用标准器具10、刻度放大镜。四、检验方法11、目测或手感应符合二、1、2、3 的要求。12、用刻度放大镜按二、4~9 的要求检验。13、筛板上沿夹角为 90°或 60°的两边直线方向进行测量,每一直线的长度在 100mm 以上,且至少含有 5 个孔。五、检验结果评定14、试验筛必须满足技术要求的全部指标。六、附录检验记录表。—2—砂试验筛检验记录表单位:仪器编号:检验编号:项目技术要求检验数据检验结果筛孔基本尺寸最大偏差(X)平均偏差(Y)中间偏差(Z)(W+X)—(X+Z)%6%丝径偏差筛孔基本尺寸最大偏差(X)平均偏差(Y)中间偏差(Z)(W+X)—(X+Z)%6%丝径偏差筛孔基本尺寸最大偏差(X)平均偏差(Y)中间偏差(Z)(W+X)—(X+Z)%6%丝径偏差筛孔基本尺寸最大偏差(X)平均偏差(Y)中间偏差(W+X)—(X+Z)%6%丝径偏差筛孔基本尺寸最大偏差(X)平均偏差(Y)中间偏差(Z)(W+X)—(X+Z)%丝径偏差方孔筛检定记录孔径技术要求检定数据检定结果9.50.214.750.142.360.11检验人:复核人:—3—检验日期:年月日二、建筑用石...
