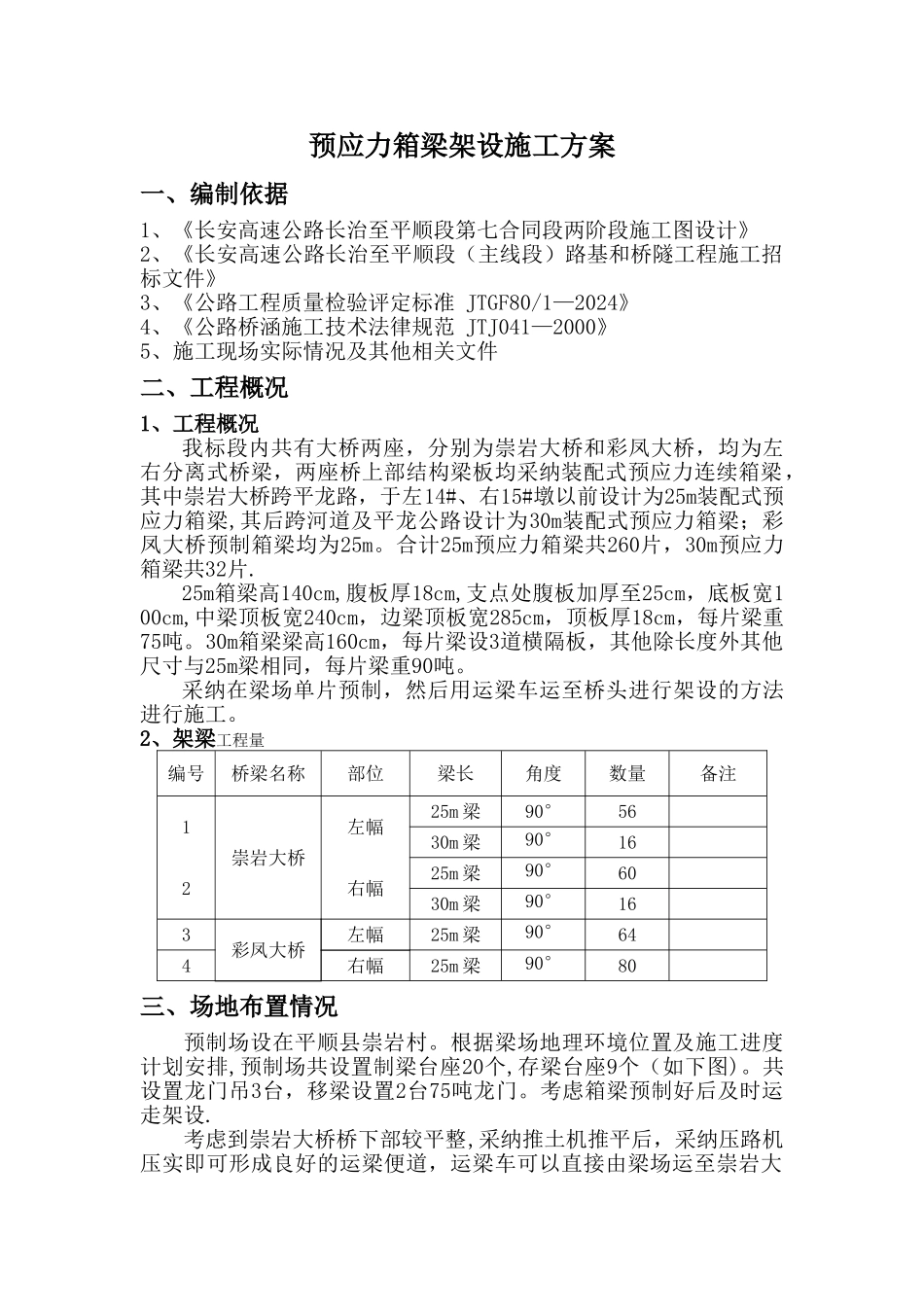

预应力箱梁架设施工方案一、编制依据1、《长安高速公路长治至平顺段第七合同段两阶段施工图设计》2、《长安高速公路长治至平顺段（主线段）路基和桥隧工程施工招标文件》 3、《公路工程质量检验评定标准 JTGF80/1—2024》4、《公路桥涵施工技术法律规范 JTJ041—2000》5、施工现场实际情况及其他相关文件二、工程概况1、工程概况我标段内共有大桥两座，分别为崇岩大桥和彩凤大桥，均为左右分离式桥梁，两座桥上部结构梁板均采纳装配式预应力连续箱梁，其中崇岩大桥跨平龙路，于左14#、右15#墩以前设计为25m装配式预应力箱梁,其后跨河道及平龙公路设计为30m装配式预应力箱梁；彩凤大桥预制箱梁均为25m。合计25m预应力箱梁共260片，30m预应力箱梁共32片.25m箱梁高140cm,腹板厚18cm,支点处腹板加厚至25cm，底板宽100cm,中梁顶板宽240cm，边梁顶板宽285cm，顶板厚18cm，每片梁重75吨。30m箱梁梁高160cm，每片梁设3道横隔板，其他除长度外其他尺寸与25m梁相同，每片梁重90吨。采纳在梁场单片预制，然后用运梁车运至桥头进行架设的方法进行施工。2、架梁工程量编号桥梁名称部位梁长角度数量备注1崇岩大桥左幅25m 梁90°5630m 梁90°162右幅25m 梁90°6030m 梁90°163彩凤大桥左幅25m 梁90°644右幅25m 梁90°80三、场地布置情况预制场设在平顺县崇岩村。根据梁场地理环境位置及施工进度计划安排,预制场共设置制梁台座20个,存梁台座9个（如下图)。共设置龙门吊3台，移梁设置2台75吨龙门。考虑箱梁预制好后及时运走架设.考虑到崇岩大桥桥下部较平整,采纳推土机推平后，采纳压路机压实即可形成良好的运梁便道，运梁车可以直接由梁场运至崇岩大桥下，大型汽车吊分别支立与所架墩跨两侧即可进行架梁施工。四、总体箱梁架设方案及计划工期由于工期较紧，预制场地及存梁场地又较小，架桥机从调运到安装,无法及时缓解存梁区存梁压力,计划崇岩大桥左幅前6跨25m箱梁采纳汽车吊进行架设，架桥机到场安装好后,其他箱梁均采纳架桥机架设。崇岩大桥左幅前6跨:2024年9月27日至2024年9月28日。崇岩大桥左幅6跨以后：2024年10月1日至2024年11月15日.崇岩大桥右幅：2024年11月15日至2024年4月15日。彩凤大桥左幅:2024年4月15日至2024年5月10日。彩凤大桥右幅:2024年5月10日至2024年6月5日.五、架设方案1、箱梁运输路线规划箱梁采纳运梁车进行运输，运梁车从梁场出发，沿崇岩村村路（原村道已经改移)斜插至崇岩大桥6#墩，转弯后从左右幅中间上坡运梁便道行驶至崇岩...
