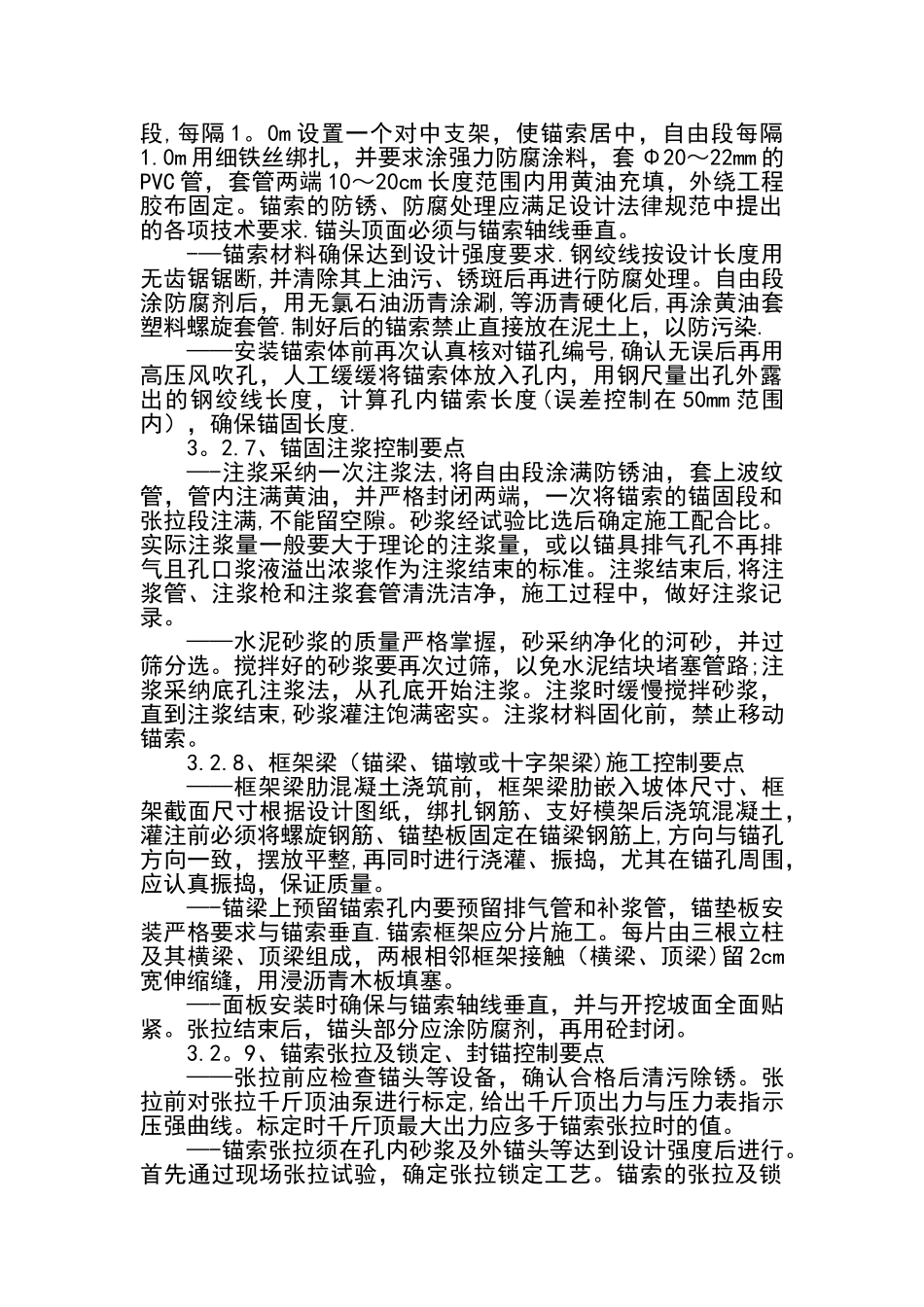

预应力锚索框架梁监理质量控制要点1、适用范围和工艺原理：1.1、预应力锚索框架梁适用于构造发育的岩质路堑边坡、顺层及滑坡地段、软硬质岩互层路堑高边坡地段。1.2、锚索框架梁结构体主要由锚索和框架梁两部分组成， 其中锚索提供的巨大锚固力（即锚固段的极限抗拔力） ，框架梁将预应力锚索提供的锚索张拉力分散到滑坡体岩（土）体中,以抵抗滑坡体滑坡推力,从而改变滑坡体的应力分布。2、预应力锚索框架梁施工流程：2.1、预应力锚索施工流程:施工准备→锚孔钻造→锚索制安→锚孔注浆→框架梁（锚梁、锚墩或十字架梁)施工→锚孔张拉锁定→验收封锚。2.2、其主要施工环节有两个：一是锚孔成孔，锚孔成孔的技术关键是如何防止孔壁坍塌、卡钻;二是锚孔注浆，注浆的技术关键是如何将孔底的空气、岩（土）沉渣和地下水体排出孔外，保证注浆饱满密实。2。3、预应力锚索框架梁施工主要有三道工序:钻孔、框架梁施工和张拉注浆。预应力锚索框架梁施工工艺流程图如图。预应力锚索框架梁施工工艺框图3、预应力锚索框架梁施工质量监理控制要点3。1、施工前控制及预应力锚索的抗拔试验：3.1.1、路堑开挖事先做好天沟、排水沟等排水措施，以防水流充刷边坡及地表水流入路堑影响施工。锚索边坡开挖采纳控制爆破，并从上往下分层开挖、分层锚固。3。1.2、通过对拉拔试验结果的分析进行复核设计,以决定是否需要修改锚索设计参数（锚索长度、锚固段长度及注浆参数等）。监理见证施工前预应力锚索的抗拔试验。试验中对锚索各部分变位性状做详细记录，根据试验结果确认设计荷载是否安全.拉拨、张拉试验时，应有设计、监理人员参加.3。2、锚孔测放定位控制要点3。2。1、根据各工点工程立面图,按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。如遇既有刷方坡面不平顺或特别困难场地时,需经设计及监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。监理对测量放线锚孔定位进行检查。锚索孔按设计图纸布置的孔位精确定位,垂直方向与水平方向的距离误差小于 0。02m;钻孔的倾角及水平角误差控制在 1 度以下，孔斜率小于 1/50。3.2。2、钻孔设备及钻机就位控制要点—-钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择潜孔钻，潜孔冲击成孔。—-钻机就位 预应力锚索框架梁施工工艺流程图注浆配合比设计施工准备边坡清理锚孔定位钻 孔清 孔锚索安装注浆张 拉注浆封锚补偿张拉钻...
