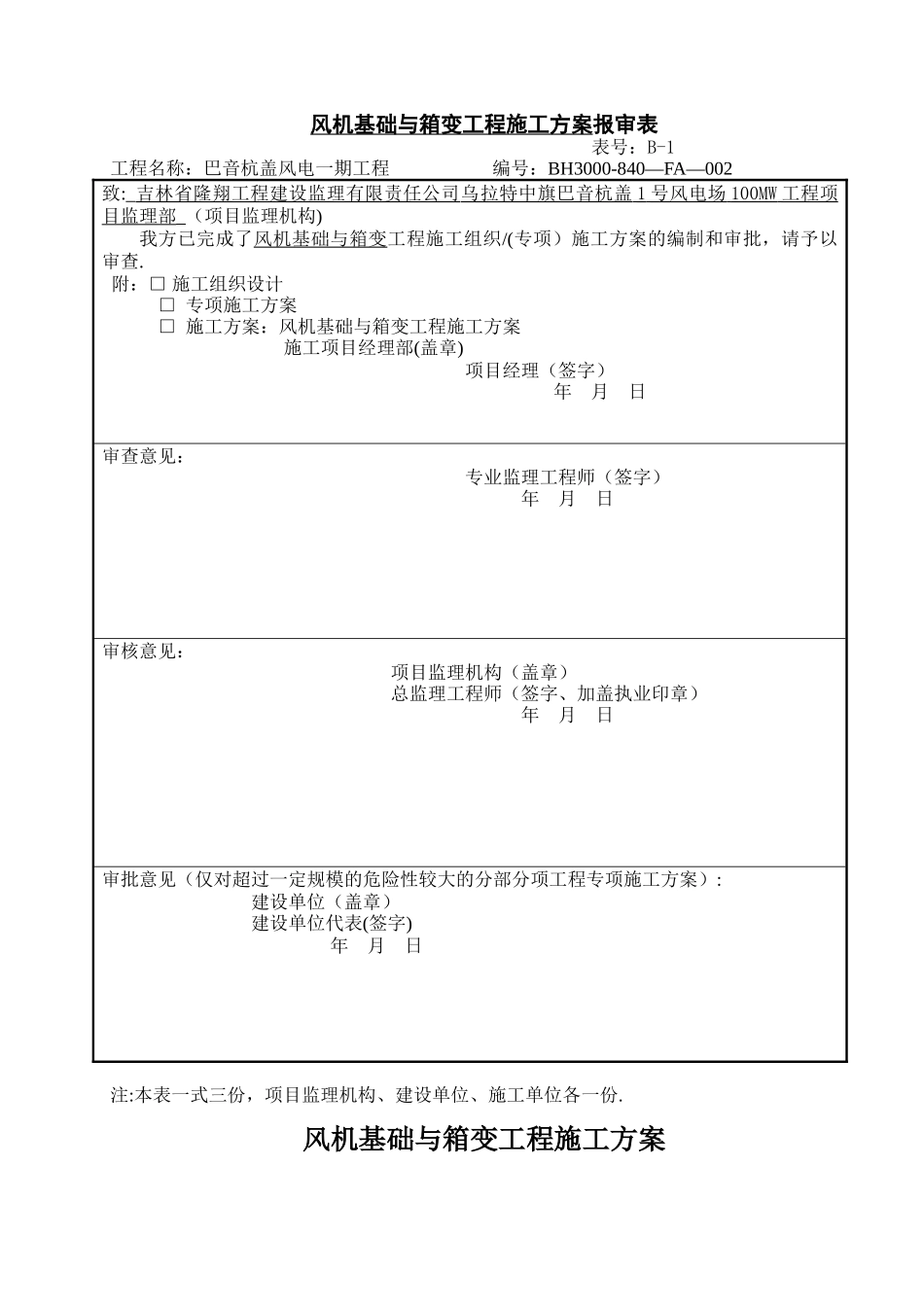

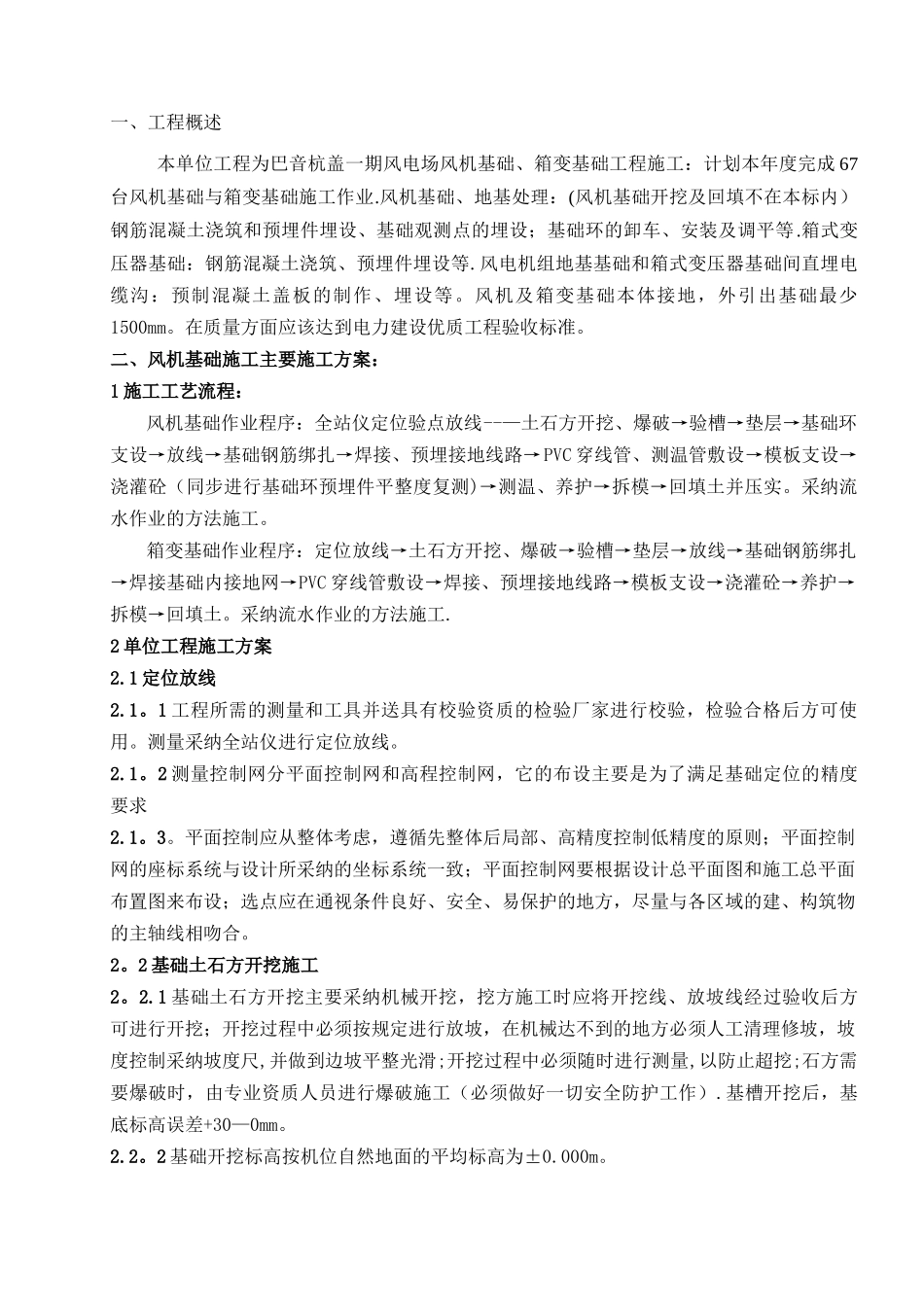

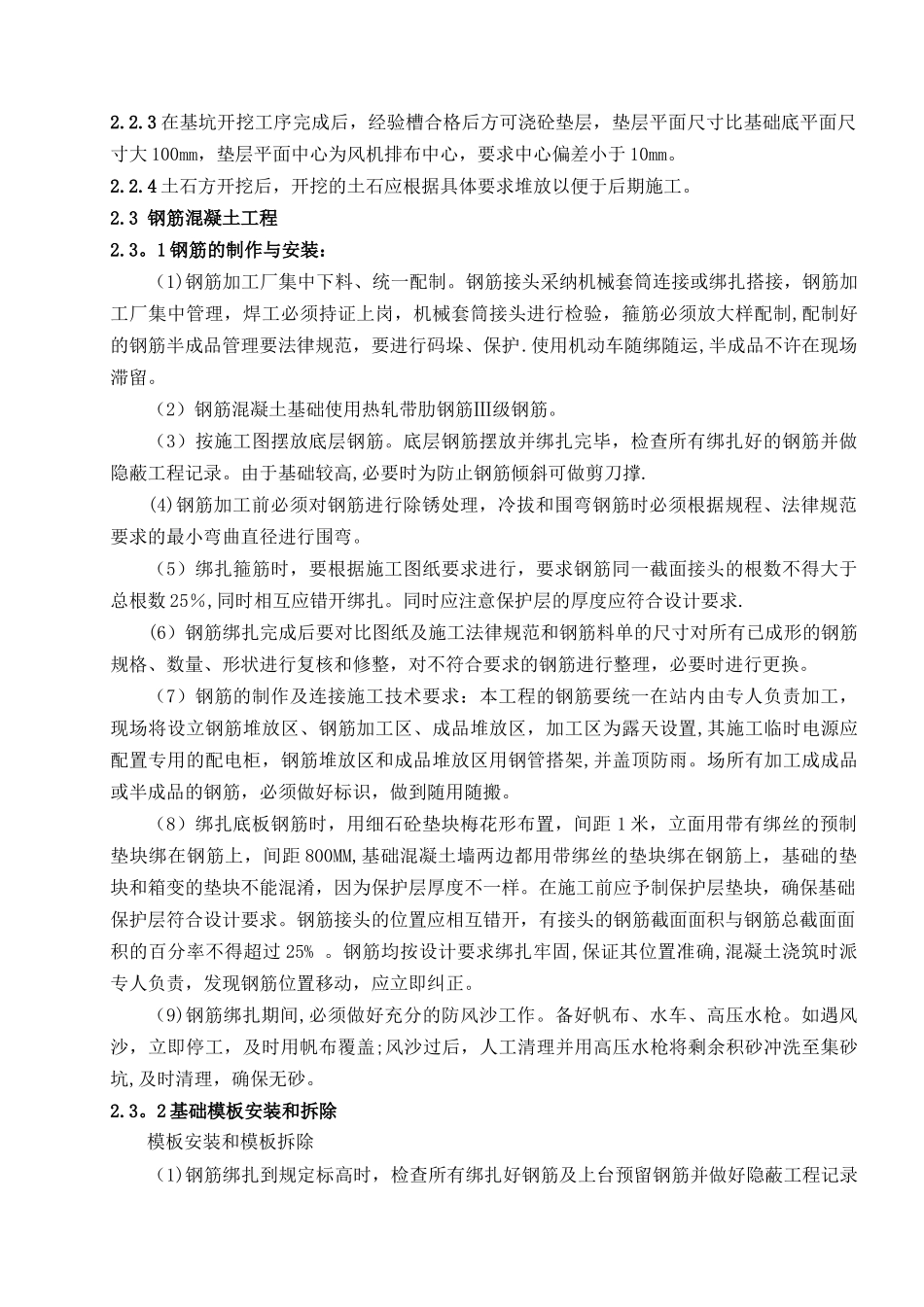

风机基础与箱变工程施工方案报审表 表号:B-1工程名称:巴音杭盖风电一期工程 编号:BH3000-840—FA—002 致:_吉林省隆翔工程建设监理有限责任公司 乌拉特中旗巴音杭盖 1 号风电场 100MW 工程项 目监理部_(项目监理机构)我方已完成了风机基础与箱变工程施工组织/(专项)施工方案的编制和审批,请予以审查. 附:□ 施工组织设计□ 专项施工方案□ 施工方案:风机基础与箱变工程施工方案 施工项目经理部(盖章)项目经理(签字) 年 月 日审查意见:专业监理工程师(签字) 年 月 日审核意见:项目监理机构(盖章)总监理工程师(签字、加盖执业印章) 年 月 日审批意见(仅对超过一定规模的危险性较大的分部分项工程专项施工方案): 建设单位(盖章) 建设单位代表(签字) 年 月 日注:本表一式三份,项目监理机构、建设单位、施工单位各一份.风机基础与箱变工程施工方案一、工程概述本单位工程为巴音杭盖一期风电场风机基础、箱变基础工程施工:计划本年度完成 67台风机基础与箱变基础施工作业.风机基础、地基处理:(风机基础开挖及回填不在本标内)钢筋混凝土浇筑和预埋件埋设、基础观测点的埋设;基础环的卸车、安装及调平等.箱式变压器基础:钢筋混凝土浇筑、预埋件埋设等.风电机组地基基础和箱式变压器基础间直埋电缆沟:预制混凝土盖板的制作、埋设等。风机及箱变基础本体接地,外引出基础最少1500mm。在质量方面应该达到电力建设优质工程验收标准。二、风机基础施工主要施工方案:1 施工工艺流程:风机基础作业程序:全站仪定位验点放线--—土石方开挖、爆破→验槽→垫层→基础环支设→放线→基础钢筋绑扎→焊接、预埋接地线路→PVC 穿线管、测温管敷设→模板支设→浇灌砼(同步进行基础环预埋件平整度复测)→测温、养护→拆模→回填土并压实。采纳流水作业的方法施工。箱变基础作业程序:定位放线→土石方开挖、爆破→验槽→垫层→放线→基础钢筋绑扎→焊接基础内接地网→PVC 穿线管敷设→焊接、预埋接地线路→模板支设→浇灌砼→养护→拆模→回填土。采纳流水作业的方法施工.2 单位工程施工方案2.1 定位放线2.1。1 工程所需的测量和工具并送具有校验资质的检验厂家进行校验,检验合格后方可使用。测量采纳全站仪进行定位放线。2.1。2 测量控制网分平面控制网和高程控制网,它的布设主要是为了满足基础定位的精度要求2.1。3。平面控制应从整体考虑,遵循先整体后局部、高精度控制低精度的原则;平面控制网...
