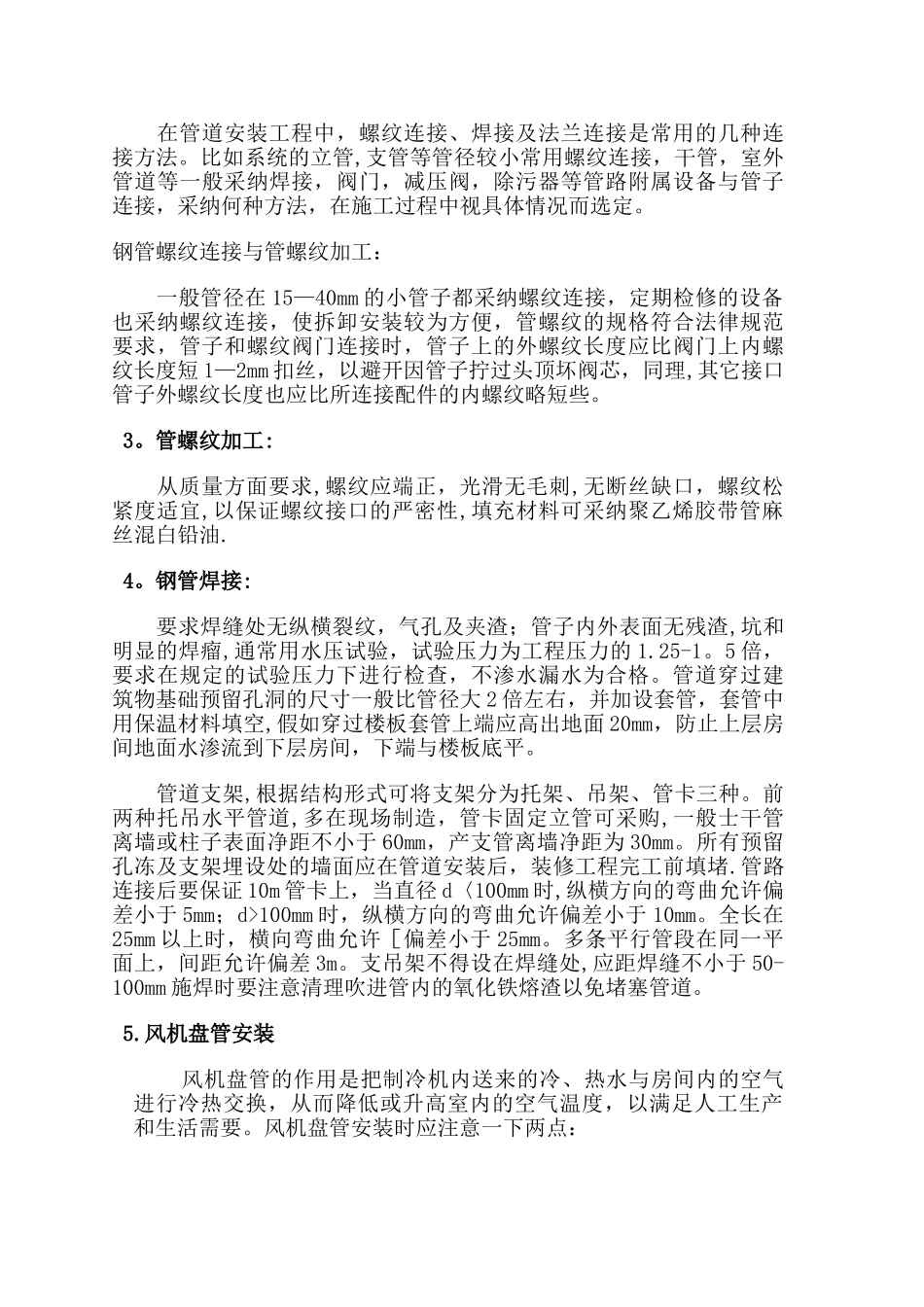

第十节 空调分部工程施工方案一：工程概况 1。本工程是热能泵水系统末端的办公楼空调管道及风机盘管安装工程，不包括制冷机组、大型水泵等设备安装 2.本工程采纳加厚镀锌钢管 DN25 至 DN200,为通程管设置. 3.采纳天加牌各种型号风机盘管 153 台。 4。保温采纳 B1 级 30mm 厚橡塑保温管。 5。风管采纳玻璃钢风管. 6。采纳铝合金出风口、吸风口.二：分项工程施工方法严格按图纸要求及《通风空调工程质量验收法律规范》施工 风管制作安装施工，采纳工厂和现场相结合方式进行,即所有风管道和吊筋、风口及阀门等组件均在场外加工，经质检合格后运往施工场地现场安装，并根据下列方法进行施工： 测量放线：由专业技术人员确定管道的位置，并在两端定位中拉线以确保管道安装平直1.风管及部件安装 1）风管及部件穿墙，穿墙时,应设予留孔洞,尺寸和位置应符合设计要求. 2)风管和空气处理室内,不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道。 3）风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。 4)风管及部件安装前,应清除内外杂物及污物，并保持清洁。 5)风管及部件安装完毕后，应按系统压力等级进行严密检验，漏风量应符合《通风与空调工程施工及验收法律规范》第 37 页之规定。 7）风管支、吊架的施工应符合下列规定: 8）风管与部件支、吊架的预埋件,射钉或膨胀栓位置应正确，牢固可靠,埋入部分应去除油污，并不得涂漆。 9）在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥沙浆捣固应密实，表面应平整，预埋应牢固。 10）用膨胀螺栓固定支架时,应符合膨胀螺栓使用技术的规定。 11)支吊架的型式应符合设计规定。当设计无规定时，应按下列规定执行。2.水管及部件的安装 在管道安装工程中，螺纹连接、焊接及法兰连接是常用的几种连接方法。比如系统的立管,支管等管径较小常用螺纹连接，干管，室外管道等一般采纳焊接，阀门，减压阀，除污器等管路附属设备与管子连接，采纳何种方法，在施工过程中视具体情况而选定。钢管螺纹连接与管螺纹加工： 一般管径在 15—40mm 的小管子都采纳螺纹连接，定期检修的设备也采纳螺纹连接，使拆卸安装较为方便，管螺纹的规格符合法律规范要求，管子和螺纹阀门连接时，管子上的外螺纹长度应比阀门上内螺纹长度短 1—2mm 扣丝，以避开因管子拧过头顶坏阀芯，同理,其它接口管子外螺纹长度也应比所连接配件的内螺纹略短些。3。管螺纹加工: 从质量方面要求,螺纹应端正...
