饰面石板材干挂施工工法

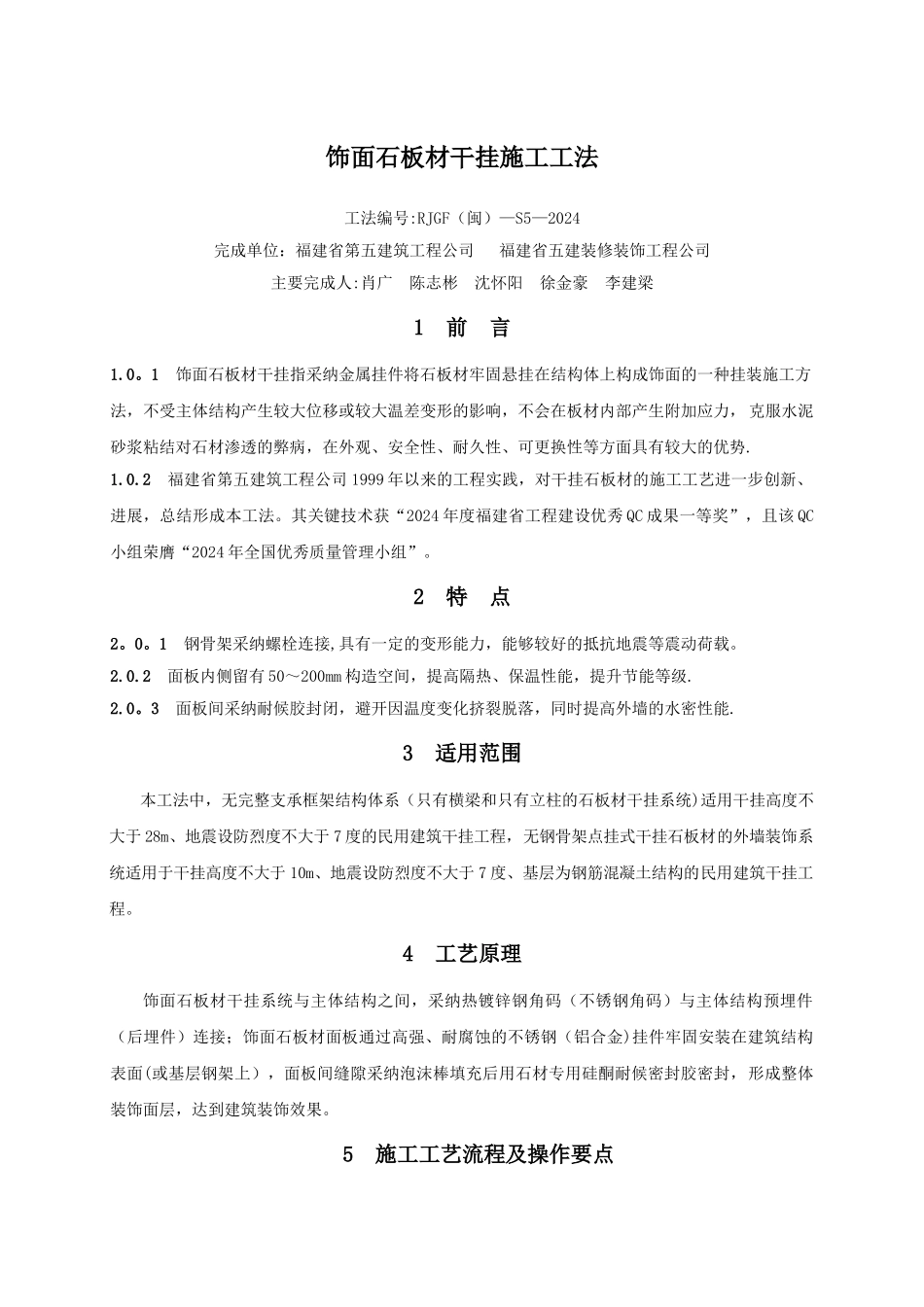

饰面石板材干挂施工工法_第1页
1/9

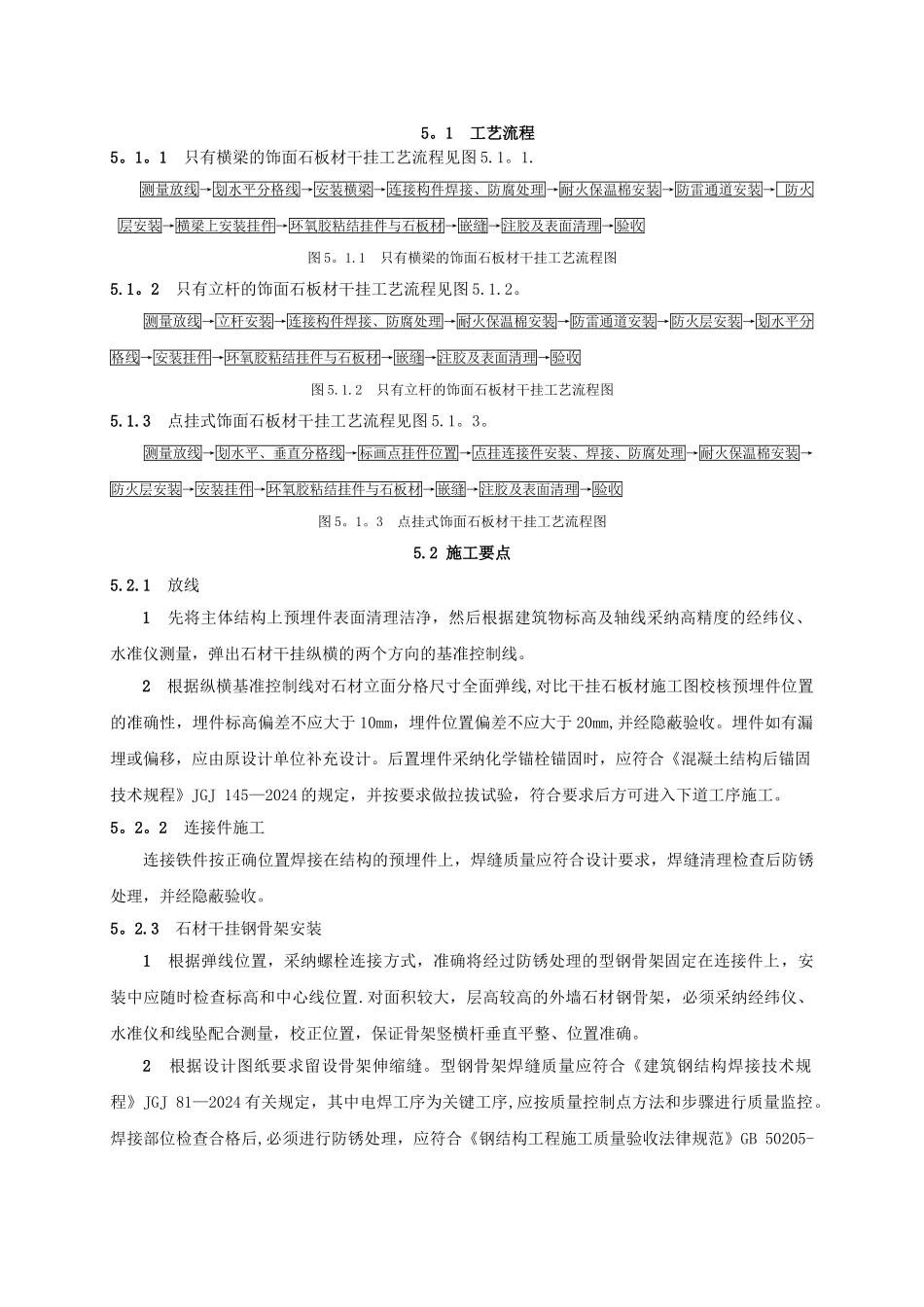

饰面石板材干挂施工工法_第2页
2/9
饰面石板材干挂施工工法_第3页
3/9
饰面石板材干挂施工工法工法编号:RJGF(闽)—S5—2024完成单位:福建省第五建筑工程公司 福建省五建装修装饰工程公司主要完成人:肖广 陈志彬 沈怀阳 徐金豪 李建梁1 前 言1.0。1 饰面石板材干挂指采纳金属挂件将石板材牢固悬挂在结构体上构成饰面的一种挂装施工方法,不受主体结构产生较大位移或较大温差变形的影响,不会在板材内部产生附加应力, 克服水泥砂浆粘结对石材渗透的弊病,在外观、安全性、耐久性、可更换性等方面具有较大的优势.1.0.2 福建省第五建筑工程公司 1999 年以来的工程实践,对干挂石板材的施工工艺进一步创新、进展,总结形成本工法。其关键技术获“2024 年度福建省工程建设优秀 QC 成果一等奖”,且该 QC小组荣膺“2024 年全国优秀质量管理小组”。2 特 点2。0。1 钢骨架采纳螺栓连接,具有一定的变形能力,能够较好的抵抗地震等震动荷载。2.0.2 面板内侧留有 50~200mm 构造空间,提高隔热、保温性能,提升节能等级.2.0。3 面板间采纳耐候胶封闭,避开因温度变化挤裂脱落,同时提高外墙的水密性能.3 适用范围本工法中,无完整支承框架结构体系(只有横梁和只有立柱的石板材干挂系统)适用干挂高度不大于 28m、地震设防烈度不大于 7 度的民用建筑干挂工程,无钢骨架点挂式干挂石板材的外墙装饰系统适用于干挂高度不大于 10m、地震设防烈度不大于 7 度、基层为钢筋混凝土结构的民用建筑干挂工程。4 工艺原理饰面石板材干挂系统与主体结构之间,采纳热镀锌钢角码(不锈钢角码)与主体结构预埋件(后埋件)连接;饰面石板材面板通过高强、耐腐蚀的不锈钢(铝合金)挂件牢固安装在建筑结构表面(或基层钢架上),面板间缝隙采纳泡沫棒填充后用石材专用硅酮耐候密封胶密封,形成整体装饰面层,达到建筑装饰效果。5 施工工艺流程及操作要点5。1 工艺流程5。1。1 只有横梁的饰面石板材干挂工艺流程见图 5.1。1.测量放线→划水平分格线→安装横梁→连接构件焊接、防腐处理→耐火保温棉安装→防雷通道安装→ 防火层安装→横梁上安装挂件→环氧胶粘结挂件与石板材→嵌缝→注胶及表面清理→验收图 5。1.1 只有横梁的饰面石板材干挂工艺流程图5.1。2 只有立杆的饰面石板材干挂工艺流程见图 5.1.2。测量放线→立杆安装→连接构件焊接、防腐处理→耐火保温棉安装→防雷通道安装→防火层安装→划水平分格线→安装挂件→环氧胶粘结挂件与石板材→嵌缝→注胶及表面清理→验收图 5.1.2 只有立杆的饰...
