首件工程—30mT梁预制施工方案

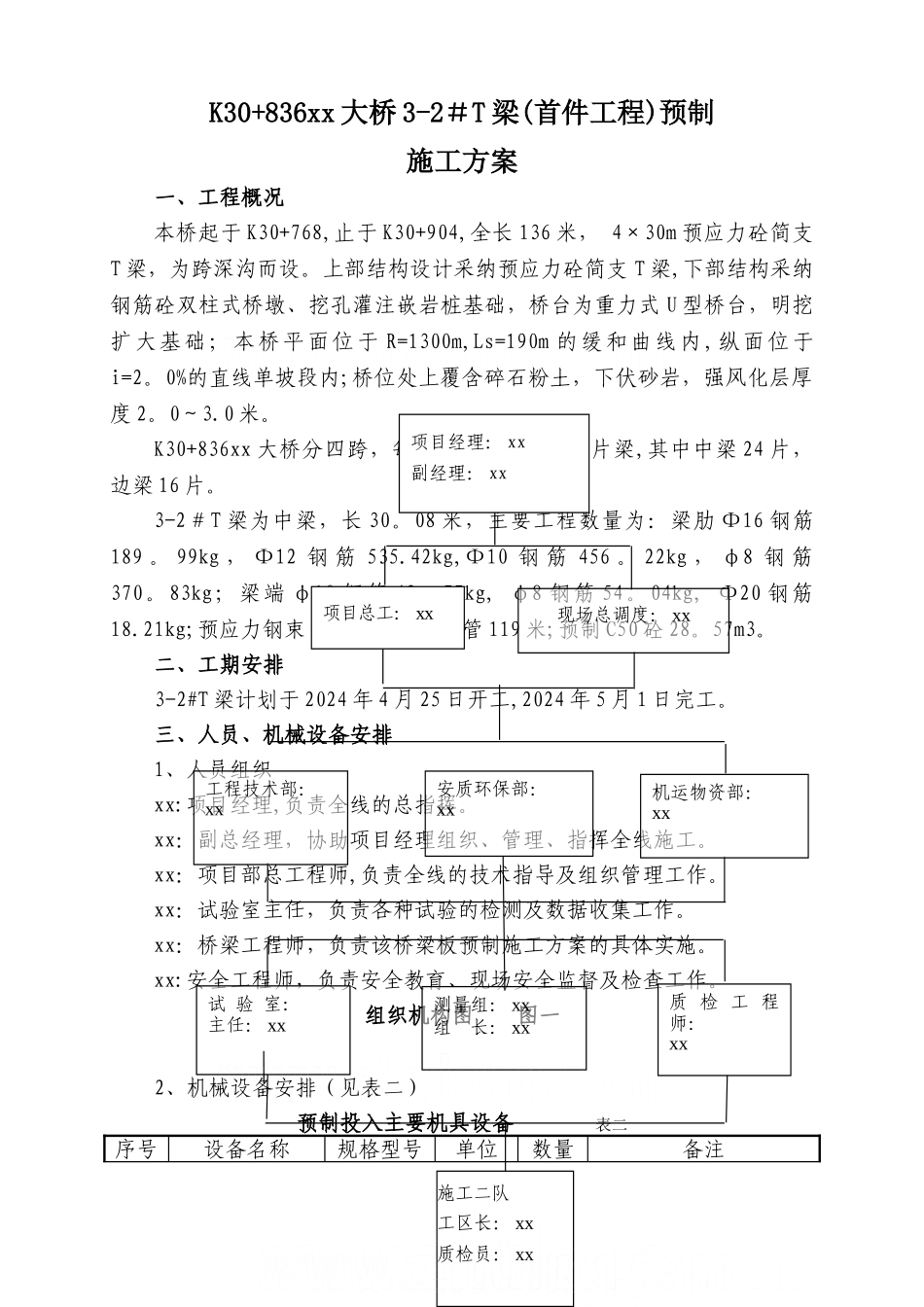

K30+836xx 大桥 3-2＃T 梁(首件工程)预制施工方案一、工程概况本桥起于 K30+768,止于 K30+904,全长 136 米， 4×30m 预应力砼简支T 梁，为跨深沟而设。上部结构设计采纳预应力砼简支 T 梁,下部结构采纳钢筋砼双柱式桥墩、挖孔灌注嵌岩桩基础，桥台为重力式 U 型桥台，明挖扩大基础；本桥平面位于 R=1300m,Ls=190m 的缓和曲线内,纵面位于i=2。0%的直线单坡段内;桥位处上覆含碎石粉土，下伏砂岩，强风化层厚度 2。0～3.0 米。K30+836xx 大桥分四跨，每跨 10 片梁，共 40 片梁,其中中梁 24 片，边梁 16 片。3-2＃T 梁为中梁，长 30。08 米，主要工程数量为：梁肋 Φ16 钢筋189 。 99kg ， Φ12 钢 筋 535.42kg,Φ10 钢 筋 456 。 22kg ， φ8 钢 筋370。83kg；梁端 φ10 钢筋 43。77kg, φ8 钢筋 54。04kg, Φ20 钢筋18.21kg;预应力钢束 961.15kg，波纹管 119 米;预制 C50 砼 28。57m3。二、工期安排3-2#T 梁计划于 2024 年 4 月 25 日开工,2024 年 5 月 1 日完工。三、人员、机械设备安排1、人员组织xx:项目经理,负责全线的总指挥。xx：副总经理，协助项目经理组织、管理、指挥全线施工。xx：项目部总工程师,负责全线的技术指导及组织管理工作。xx：试验室主任，负责各种试验的检测及数据收集工作。xx：桥梁工程师，负责该桥梁板预制施工方案的具体实施。xx:安全工程师，负责安全教育、现场安全监督及检查工作。组织机构图 图一2、机械设备安排（见表二）预制投入主要机具设备 表二序号设备名称规格型号单位数量备注现场总调度： xx工程技术部：xx试 验 室：主任： xx质 检 工 程师：xx项目经理： xx副经理： xx项目总工： xx安质环保部：xx机运物资部：xx测量组： xx组 长： xx施工二队工区长： xx质检员： xx1大龙门吊80t台2厂制2小龙门吊5t台1定型杆件拼装3集中砼拌和楼50 型站1电子计量4装载机ZL50台15汽车吊25t台16千斤顶YCW300台27千斤顶YCW150台28钢筋弯曲机6mm～40mm台19钢筋切断机6mm～40mm台110沟通电焊机30KVA台211发电机120KVA台112油泵ZB4—500台213压浆机2NB6-32台114钢轨43kg/mm1600 备注：混凝土由梁板预制场拌和站提供3、材料T 梁采纳 C50 配合比.所用原材料如下:(1）水泥选用四川峨眉山水泥 42.5R 普通硅酸盐水泥。进场时，供应商随车送来该批水泥的出厂合格证、质量证明书及试验报告，试验室随机抽样品进行安定性及强度试验...
