高切坡工程施工方案001

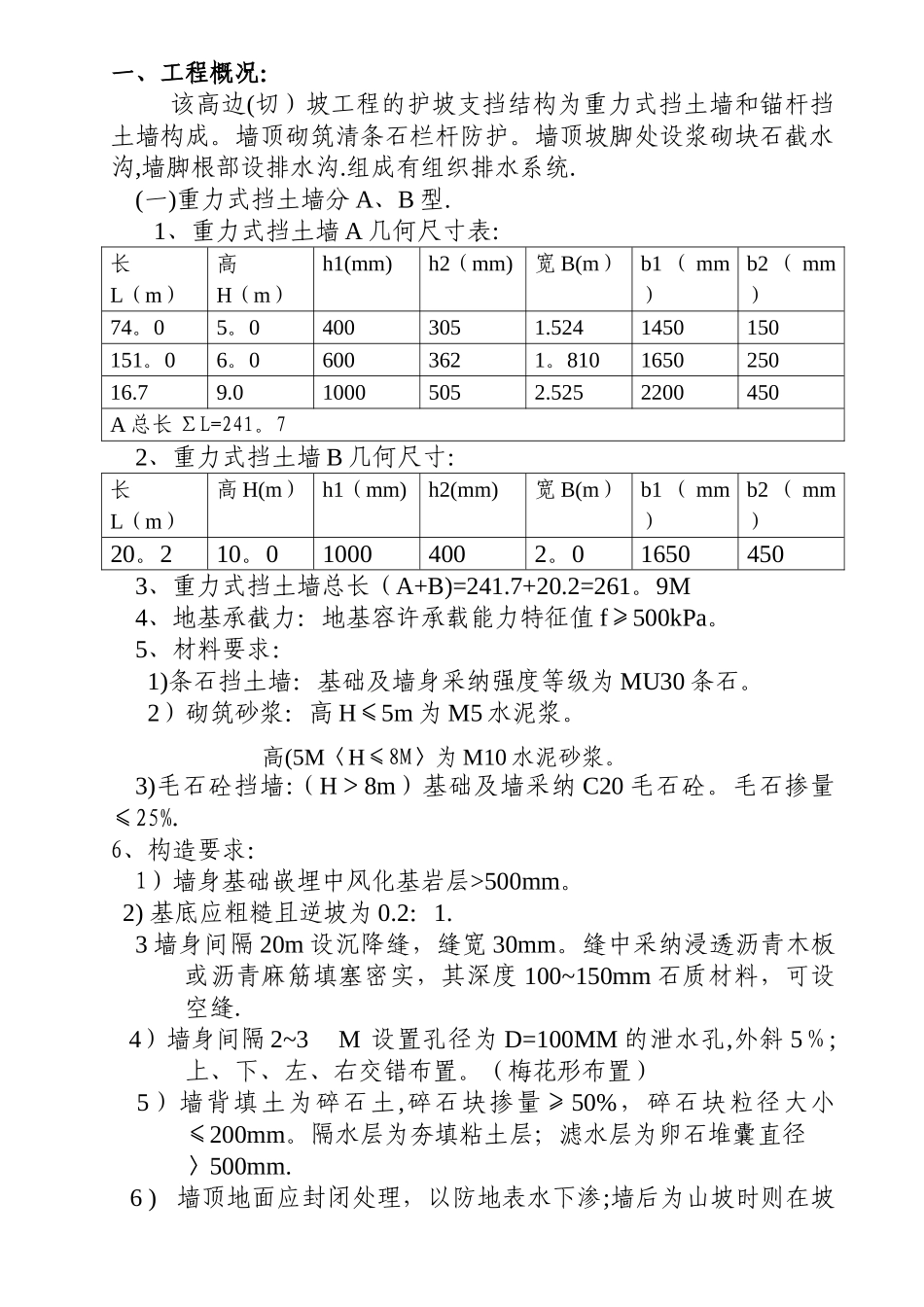

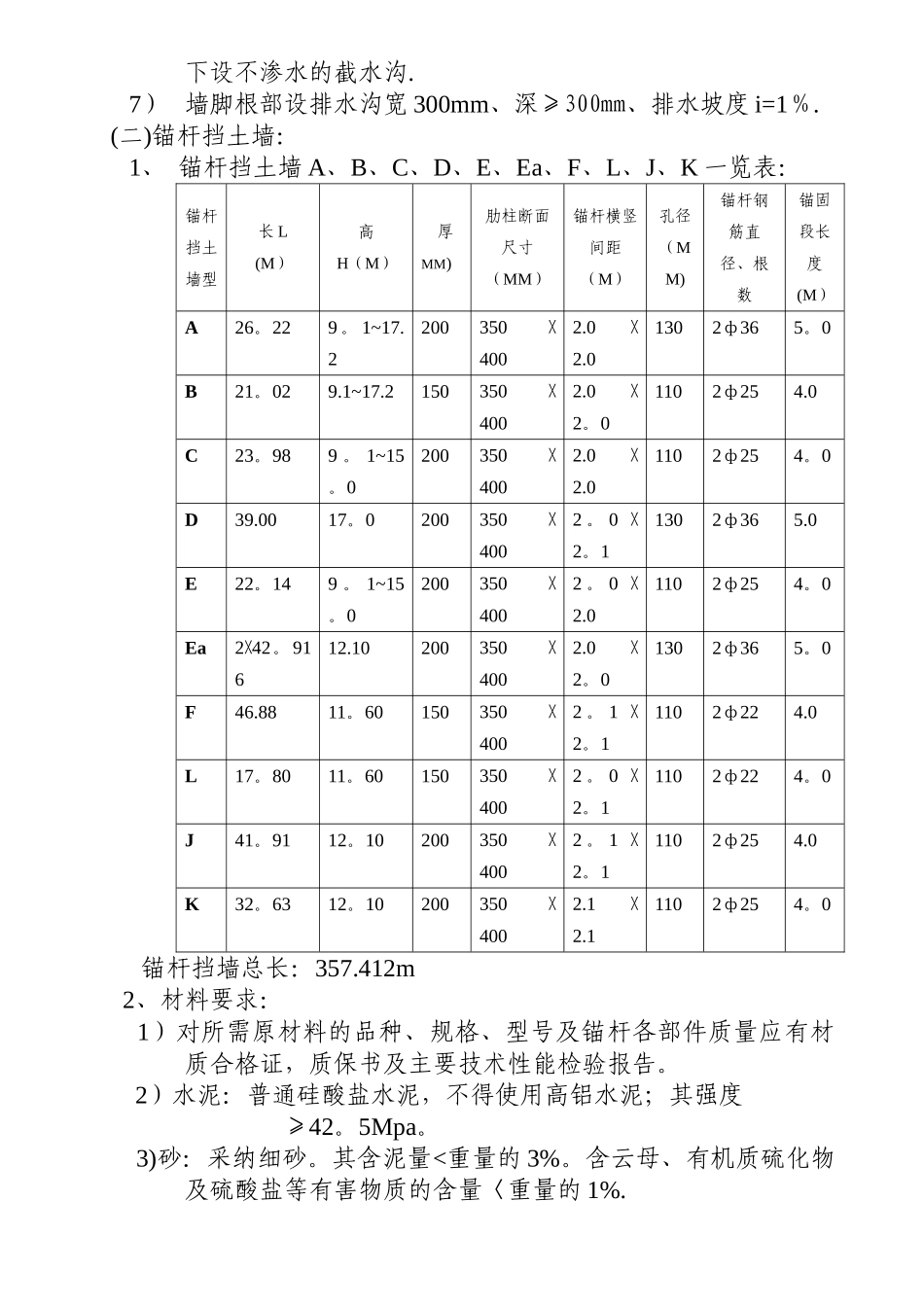

一、工程概况：该高边(切）坡工程的护坡支挡结构为重力式挡土墙和锚杆挡土墙构成。墙顶砌筑清条石栏杆防护。墙顶坡脚处设浆砌块石截水沟,墙脚根部设排水沟.组成有组织排水系统.(一)重力式挡土墙分 A、B 型. 1、重力式挡土墙 A 几何尺寸表:长L（m）高H（m）h1(mm)h2（mm)宽 B(m）b1 （ mm）b2 （ mm）74。05。04003051.5241450150151。06。06003621。810165025016.79.010005052.5252200450A 总长 ΣL=241。72、重力式挡土墙 B 几何尺寸:长L（m）高 H(m）h1（mm)h2(mm)宽 B(m）b1 （ mm）b2 （ mm）20。210。010004002。016504503、重力式挡土墙总长（A+B)=241.7+20.2=261。9M4、地基承截力：地基容许承载能力特征值 f≥500kPa。5、材料要求： 1)条石挡土墙：基础及墙身采纳强度等级为 MU30 条石。 2）砌筑砂浆：高 H≤5m 为 M5 水泥浆。 高(5M〈H≤8M〉为 M10 水泥砂浆。3)毛石砼挡墙:（H＞8m）基础及墙采纳 C20 毛石砼。毛石掺量≤25%.6、构造要求： 1）墙身基础嵌埋中风化基岩层>500mm。 2) 基底应粗糙且逆坡为 0.2：1.3 墙身间隔 20m 设沉降缝，缝宽 30mm。缝中采纳浸透沥青木板或沥青麻筋填塞密实，其深度 100~150mm 石质材料，可设空缝. 4）墙身间隔 2~3M 设置孔径为 D=100MM 的泄水孔,外斜 5％;上、下、左、右交错布置。（梅花形布置） 5）墙背填土为碎石土,碎石块掺量≥50%，碎石块粒径大小 ≤200mm。隔水层为夯填粘土层；滤水层为卵石堆囊直径〉500mm. 6 ) 墙顶地面应封闭处理，以防地表水下渗;墙后为山坡时则在坡下设不渗水的截水沟. 7） 墙脚根部设排水沟宽 300mm、深≥300mm、排水坡度 i=1％.(二)锚杆挡土墙： 1、 锚杆挡土墙 A、B、C、D、E、Ea、F、L、J、K 一览表：锚杆挡土墙型长 L(M）高H（M）厚MM)肋柱断面尺寸（MM）锚杆横竖间距（M）孔径（MM)锚杆钢筋直径、根数锚固段长度(M）A26。229 。 1~17.2200350 X 4002.0 X 2.01302ф365。0B21。029.1~17.2150350 X 4002.0 X 2。01102ф254.0C23。989 。 1~15。0200350 X 4002.0 X 2.01102ф254。0D39.0017。0200350 X 4002 。 0 X 2。11302ф365.0E22。149 。 1~15。0200350 X 4002 。 0 X 2.01102ф254。0Ea2X42。91612.10200350 X 4002.0 X 2。01302ф365。0F46.8811。60150350 X 4002 。 1 X 2。11102ф224.0L17。8011。60150350 X 4002 。 0 X 2。11102ф224。0J41...
