高压旋喷桩试桩施工方案

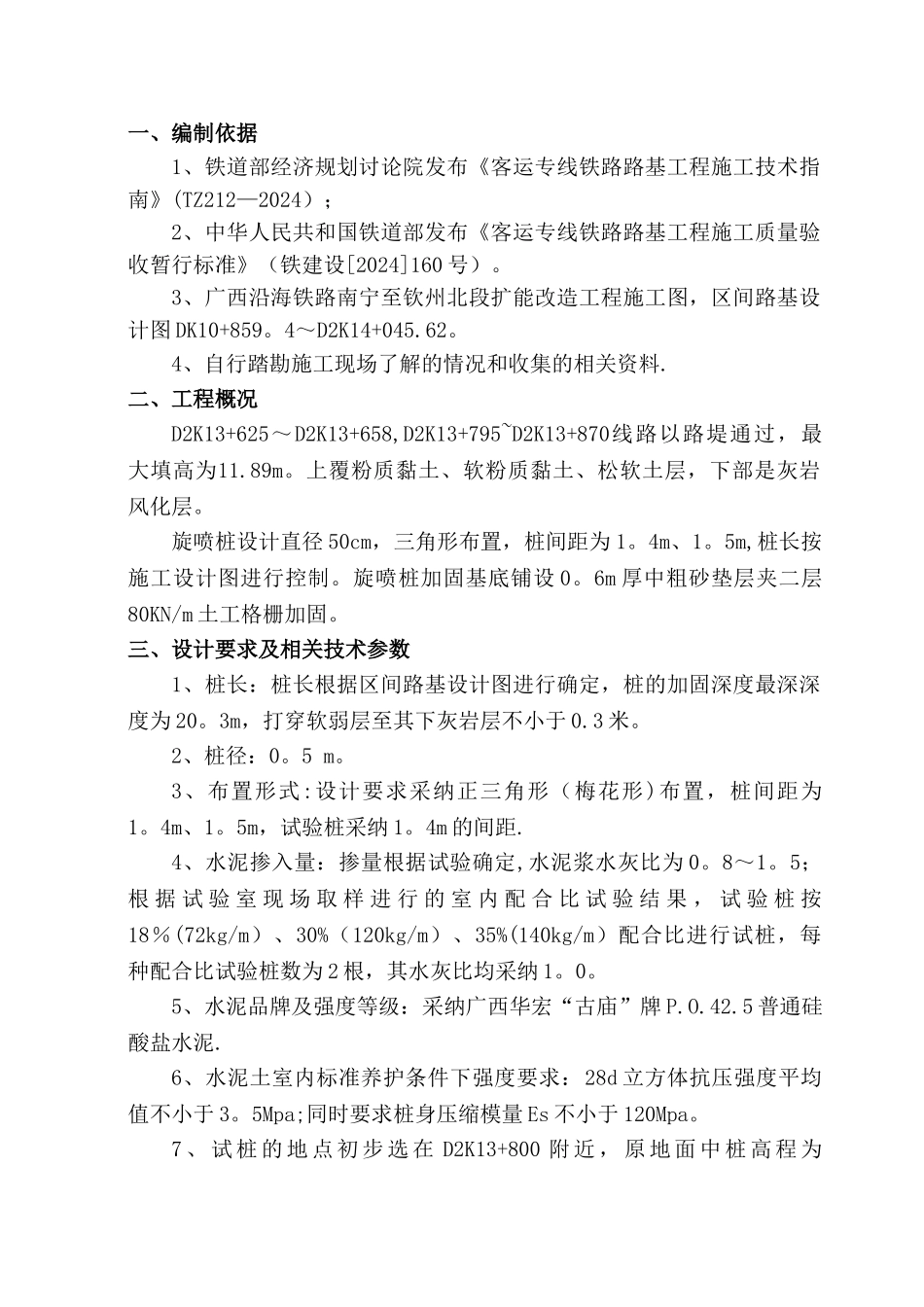

高压旋喷桩试桩施工方案_第1页
1/10

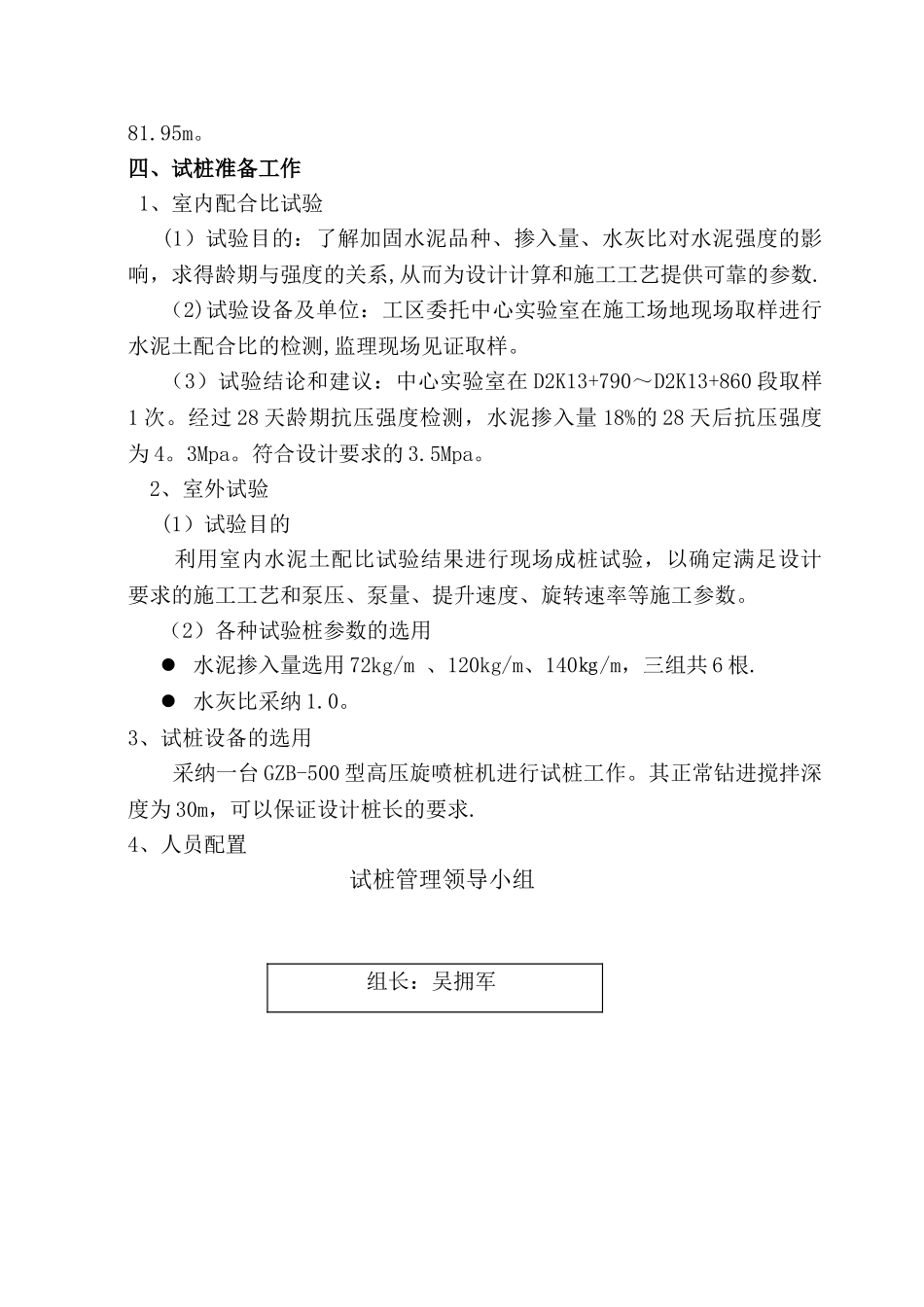

高压旋喷桩试桩施工方案_第2页
2/10
高压旋喷桩试桩施工方案_第3页
3/10
一、编制依据1、铁道部经济规划讨论院发布《客运专线铁路路基工程施工技术指南》(TZ212—2024);2、中华人民共和国铁道部发布《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2024]160 号)。3、广西沿海铁路南宁至钦州北段扩能改造工程施工图,区间路基设计图 DK10+859。4~D2K14+045.62。4、自行踏勘施工现场了解的情况和收集的相关资料.二、工程概况D2K13+625~D2K13+658,D2K13+795~D2K13+870线路以路堤通过,最大填高为11.89m。上覆粉质黏土、软粉质黏土、松软土层,下部是灰岩风化层。旋喷桩设计直径 50cm,三角形布置,桩间距为 1。4m、1。5m,桩长按施工设计图进行控制。旋喷桩加固基底铺设 0。6m 厚中粗砂垫层夹二层80KN/m 土工格栅加固。三、设计要求及相关技术参数1、桩长:桩长根据区间路基设计图进行确定,桩的加固深度最深深度为 20。3m,打穿软弱层至其下灰岩层不小于 0.3 米。2、桩径:0。5 m。3、布置形式:设计要求采纳正三角形(梅花形)布置,桩间距为1。4m、1。5m,试验桩采纳 1。4m 的间距.4、水泥掺入量:掺量根据试验确定,水泥浆水灰比为 0。8~1。5;根 据 试 验 室 现 场 取 样 进 行 的 室 内 配 合 比 试 验 结 果 , 试 验 桩 按18%(72kg/m)、30%(120kg/m)、35%(140kg/m)配合比进行试桩,每种配合比试验桩数为 2 根,其水灰比均采纳 1。0。5、水泥品牌及强度等级:采纳广西华宏“古庙”牌 P.O.42.5 普通硅酸盐水泥.6、水泥土室内标准养护条件下强度要求:28d 立方体抗压强度平均值不小于 3。5Mpa;同时要求桩身压缩模量 Es 不小于 120Mpa。7 、 试 桩 的 地 点 初 步 选 在 D2K13+800 附 近 , 原 地 面 中 桩 高 程 为81.95m。四、试桩准备工作 1、室内配合比试验 (1)试验目的:了解加固水泥品种、掺入量、水灰比对水泥强度的影响,求得龄期与强度的关系,从而为设计计算和施工工艺提供可靠的参数. (2)试验设备及单位:工区委托中心实验室在施工场地现场取样进行水泥土配合比的检测,监理现场见证取样。 (3)试验结论和建议:中心实验室在 D2K13+790~D2K13+860 段取样1 次。经过 28 天龄期抗压强度检测,水泥掺入量 18%的 28 天后抗压强度为 4。3Mpa。符合设计要求的 3.5Mpa。 2、室外试验 (1)试验目的 利用室内水泥土配比试验结果进行现场成桩试验,以确定满足设计要求的施工工艺和泵压、泵量、提升速度、旋...
