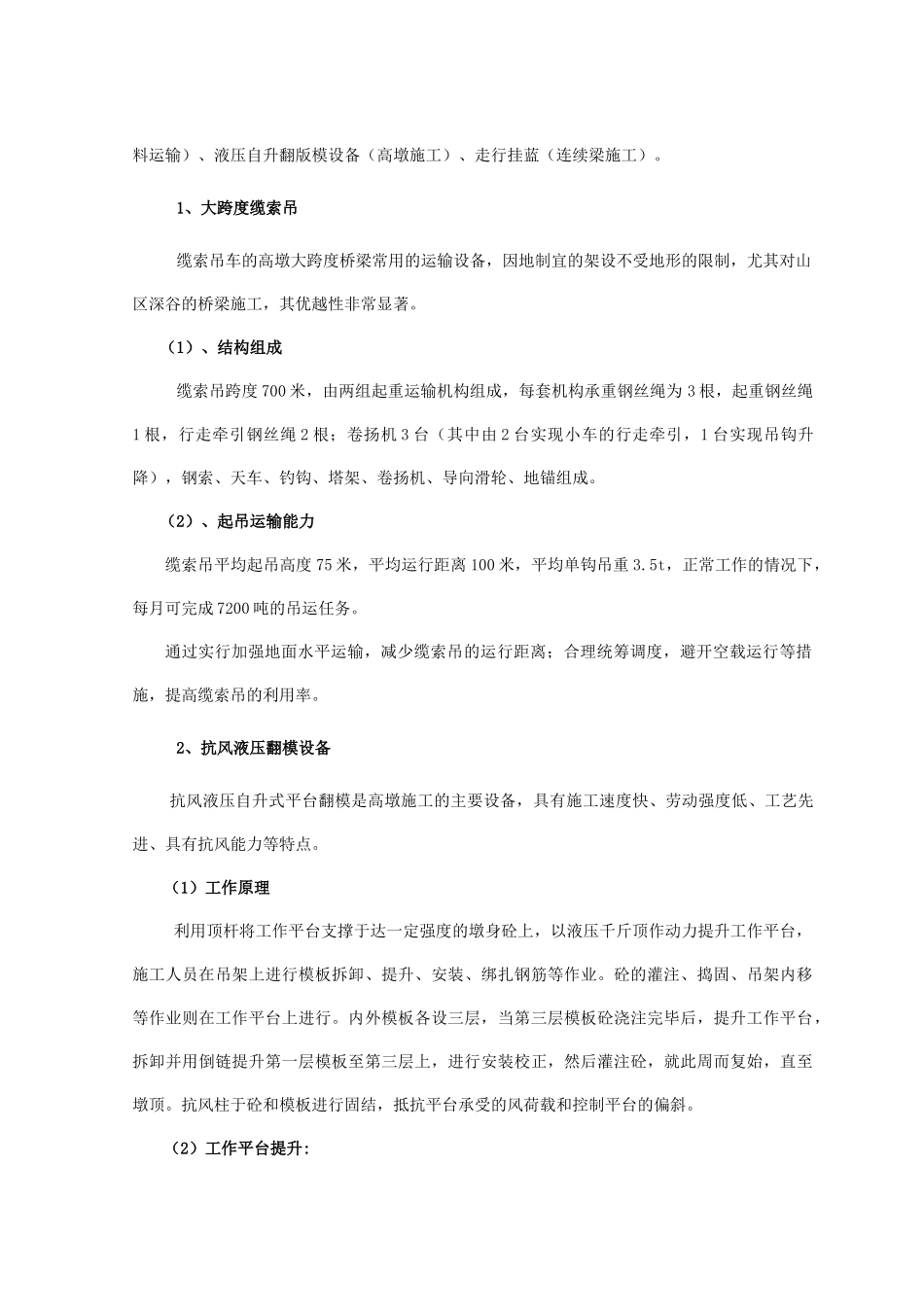

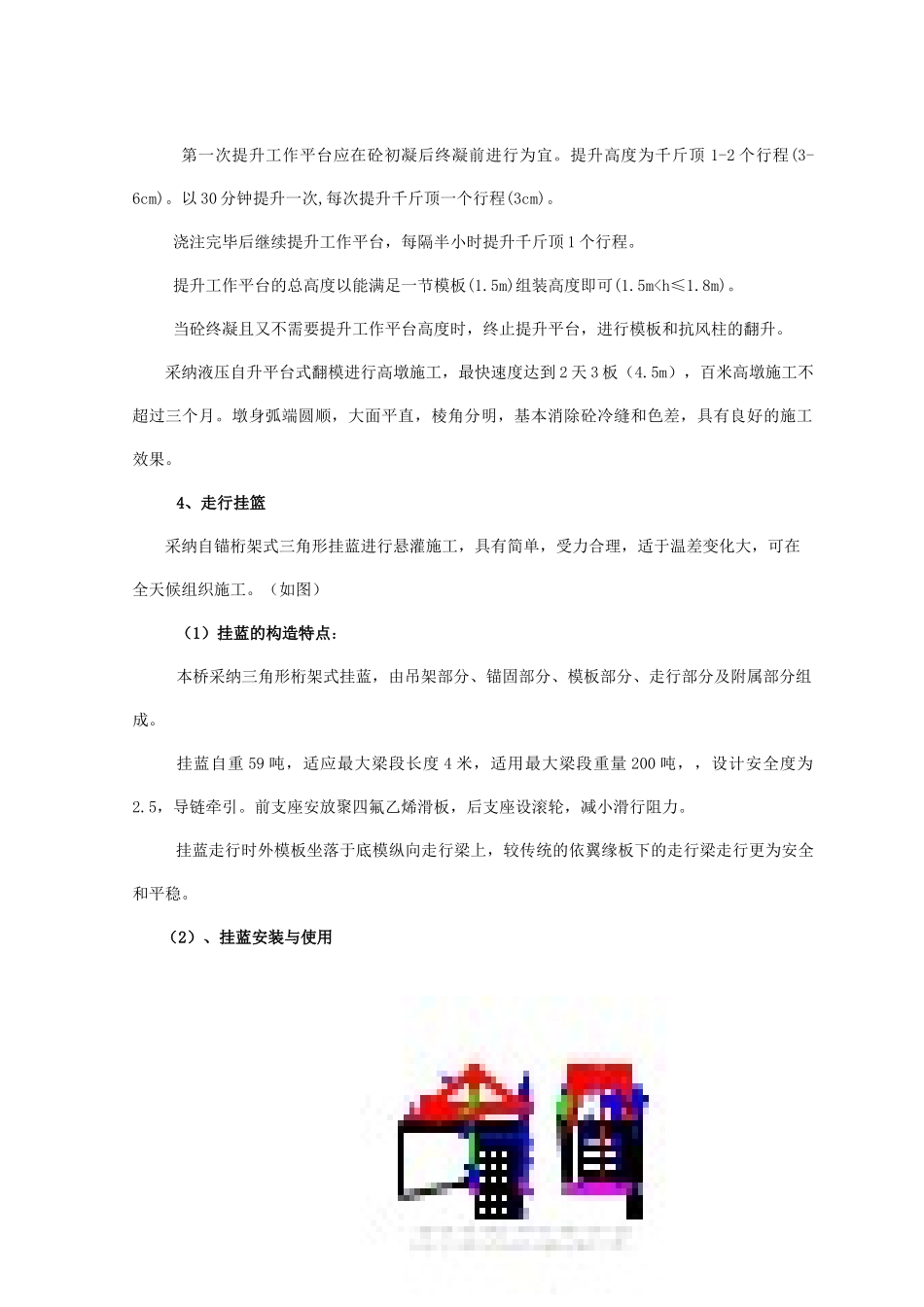

高墩大跨连续梁桥快速施工工法一、前言随着桥梁技术的快速进展,我国在高墩大跨连续刚构梁桥施工技术方面有成熟的经验。但在实际的施工过程中,施工工期、施工环境、自然条件、以及其他不可预见因素影响施工。在各种不利的条件影响下,施工单位的施工组织能力、施工方案的选择、机械设备的投入,是施工任务的关键因素。 李子沟特大桥集“深基、群桩、高敦、、大跨、刚构——连续组合梁结构”为一体,建筑高度 161.1m,砼圬工 10.5 万 m3。因各种因素的影响工期滞后 11 个月,常年大风、夏季暴雨、冬季天气寒冷,大雾、大雨、冰冻等不良气候条件也是影响大桥施工的重要因素。经过合理安排,精心组织施工,加大投入以及全体参战人员的努力,克服诸多不利因素给工期带来的影响,自 1999 年 3 月份主体工程正式开工至 2000 年 9 月份大桥全部和拢,实际施工时间为 17 个月,不但将延误的 10 个月工期全部抢回,还比计划工期提前两个月完成。二、工法特点1、施工组织合理,保证措施得力。2、缆索吊、塔吊、液压翻升模板、走行挂篮等大型机械设备配套设置,为工程的快速施工提供了必要保证。3、多层立体交叉作业,满空间施工。三、适用范围本工法适用于铁路和公路单双线高墩大跨连续梁桥施工,尤其在施工工期短、砼圬工量大、施工条件恶劣的条件下,施工效果更加明显。四、梁桥快速施工的保证措施(一)、配套的机械设备大型设备的配套使用,不仅减少劳动强度,降低了高空作业的难度,为确保大桥快速施工提供了重要保障。针对大跨刚构梁桥施工特点的设备主要有:大跨度缆索吊(用于砼灌注、材料运输)、液压自升翻版模设备(高墩施工)、走行挂蓝(连续梁施工)。1、大跨度缆索吊缆索吊车的高墩大跨度桥梁常用的运输设备,因地制宜的架设不受地形的限制,尤其对山区深谷的桥梁施工,其优越性非常显著。(1)、结构组成缆索吊跨度 700 米,由两组起重运输机构组成,每套机构承重钢丝绳为 3 根,起重钢丝绳1 根,行走牵引钢丝绳 2 根;卷扬机 3 台(其中由 2 台实现小车的行走牵引,1 台实现吊钩升降),钢索、天车、钓钩、塔架、卷扬机、导向滑轮、地锚组成。(2)、起吊运输能力缆索吊平均起吊高度 75 米,平均运行距离 100 米,平均单钩吊重 3.5t,正常工作的情况下,每月可完成 7200 吨的吊运任务。通过实行加强地面水平运输,减少缆索吊的运行距离;合理统筹调度,避开空载运行等措施,提高缆索吊的利用率。2、...
