高大模板支架施工方案

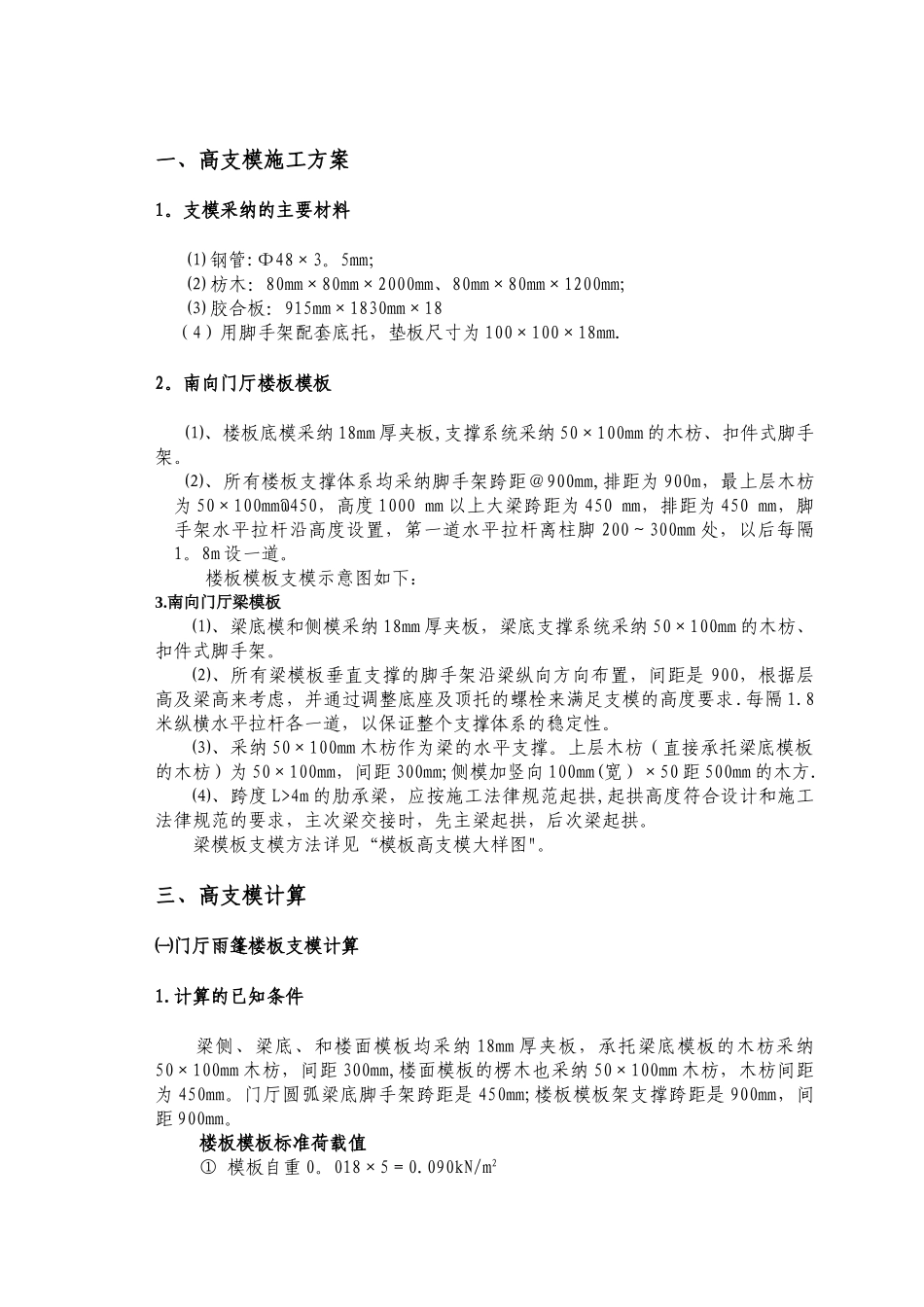

高大模板支架施工方案_第1页
1/17

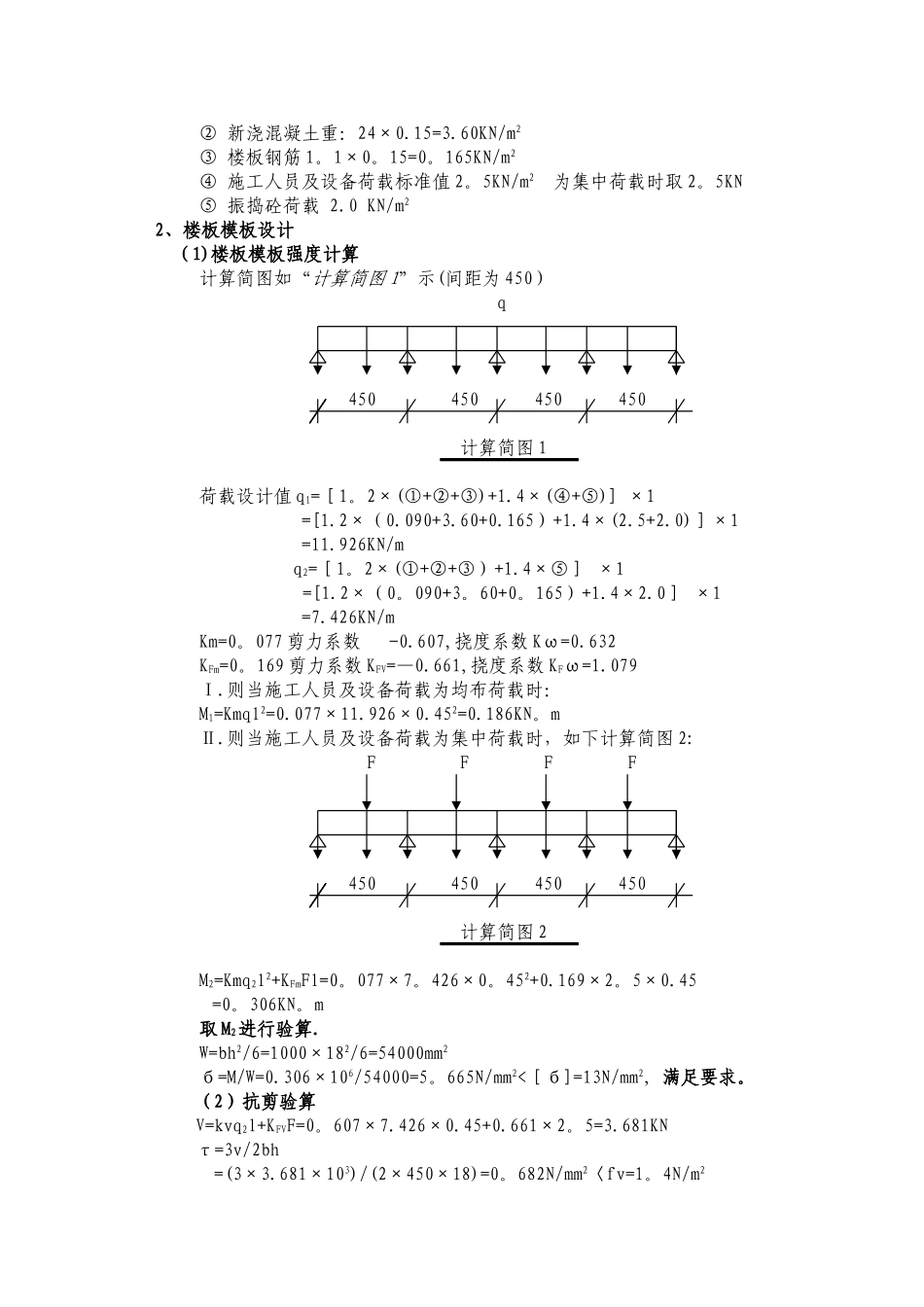

高大模板支架施工方案_第2页
2/17

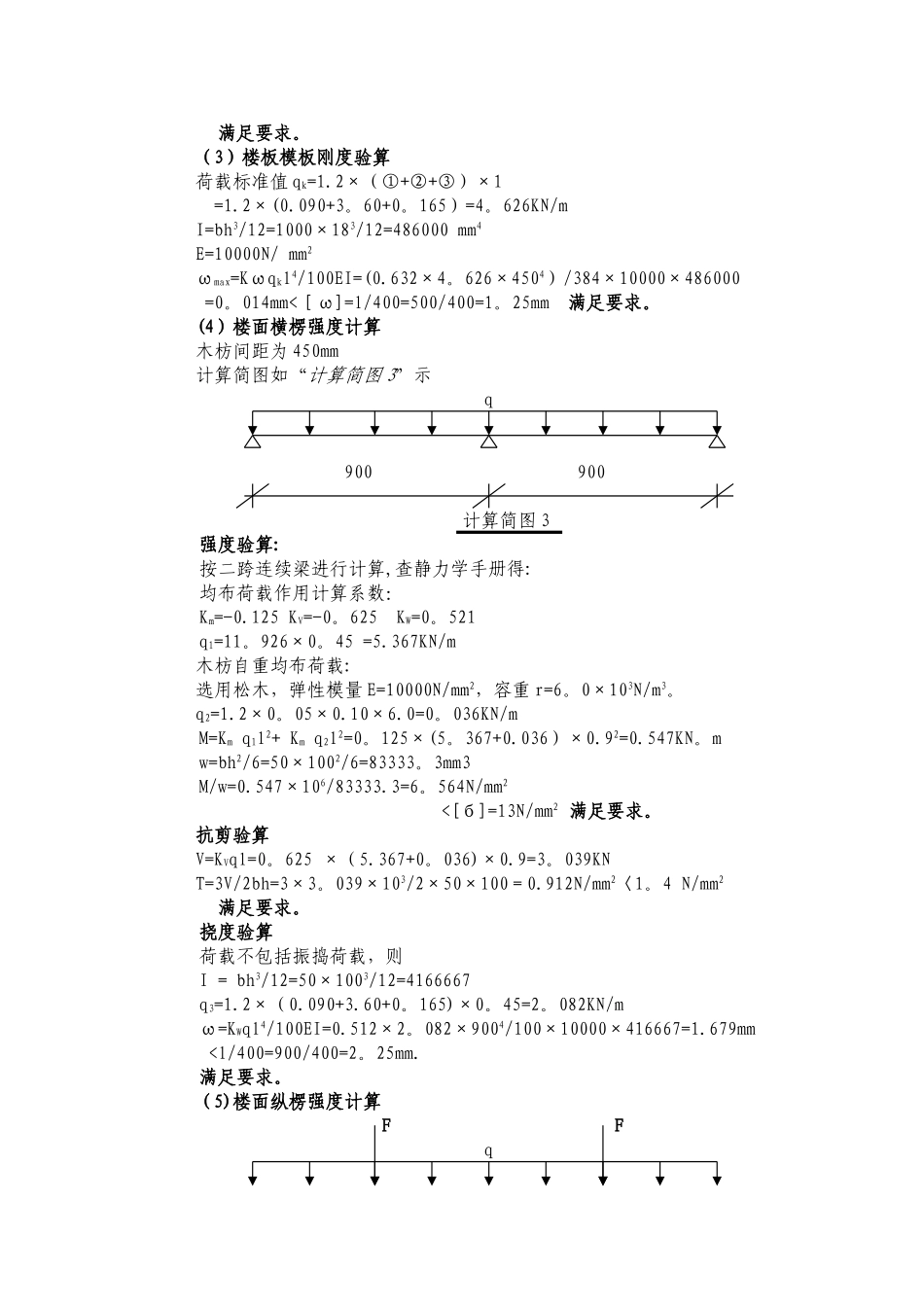

高大模板支架施工方案_第3页
3/17
一、高支模施工方案1。支模采纳的主要材料⑴ 钢管:Ф48×3。5mm;⑵ 枋木:80mm×80mm×2000mm、80mm×80mm×1200mm;⑶ 胶合板:915mm×1830mm×18(4)用脚手架配套底托,垫板尺寸为 100×100×18mm.2。南向门厅楼板模板⑴、楼板底模采纳 18mm 厚夹板,支撑系统采纳 50×100mm 的木枋、扣件式脚手架。⑵、所有楼板支撑体系均采纳脚手架跨距@900mm,排距为 900m,最上层木枋为 50×100mm@450,高度 1000 mm 以上大梁跨距为 450 mm,排距为 450 mm,脚手架水平拉杆沿高度设置,第一道水平拉杆离柱脚 200~300mm 处,以后每隔1。8m 设一道。 楼板模板支模示意图如下:3.南向门厅梁模板 ⑴、梁底模和侧模采纳 18mm 厚夹板,梁底支撑系统采纳 50×100mm 的木枋、扣件式脚手架。⑵、所有梁模板垂直支撑的脚手架沿梁纵向方向布置,间距是 900,根据层高及梁高来考虑,并通过调整底座及顶托的螺栓来满足支模的高度要求.每隔 1.8米纵横水平拉杆各一道,以保证整个支撑体系的稳定性。⑶、采纳 50×100mm 木枋作为梁的水平支撑。上层木枋(直接承托梁底模板的木枋)为 50×100mm,间距 300mm;侧模加竖向 100mm(宽)×50 距 500mm 的木方.⑷、跨度 L>4m 的肋承梁,应按施工法律规范起拱,起拱高度符合设计和施工法律规范的要求,主次梁交接时,先主梁起拱,后次梁起拱。梁模板支模方法详见“模板高支模大样图"。三、高支模计算㈠门厅雨篷楼板支模计算1.计算的已知条件梁侧、梁底、和楼面模板均采纳 18mm 厚夹板,承托梁底模板的木枋采纳50×100mm 木枋,间距 300mm,楼面模板的楞木也采纳 50×100mm 木枋,木枋间距为 450mm。门厅圆弧梁底脚手架跨距是 450mm;楼板模板架支撑跨距是 900mm,间距 900mm。楼板模板标准荷载值① 模板自重 0。018×5=0.090kN/m2② 新浇混凝土重:24×0.15=3.60KN/m2③ 楼板钢筋 1。1×0。15=0。165KN/m2④ 施工人员及设备荷载标准值 2。5KN/m2 为集中荷载时取 2。5KN⑤ 振捣砼荷载 2.0 KN/m22、楼板模板设计 (1)楼板模板强度计算计算简图如“计算简图 1”示(间距为 450) q 450 450 450 450计算简图 1荷载设计值 q1=[1。2×(①+②+③)+1.4×(④+⑤)] ×1 =[1.2×(0.090+3.60+0.165)+1.4×(2.5+2.0)]×1 =11.926KN/mq2=[1。2×(①+②+③)+1.4×⑤] ×1=[1.2×(0。090+3。60+0。165)+1.4×2.0] ×1 =7.426KN/mKm=0。077 剪力系数 -0.607,挠...
