高层住宅施工测量施工方案

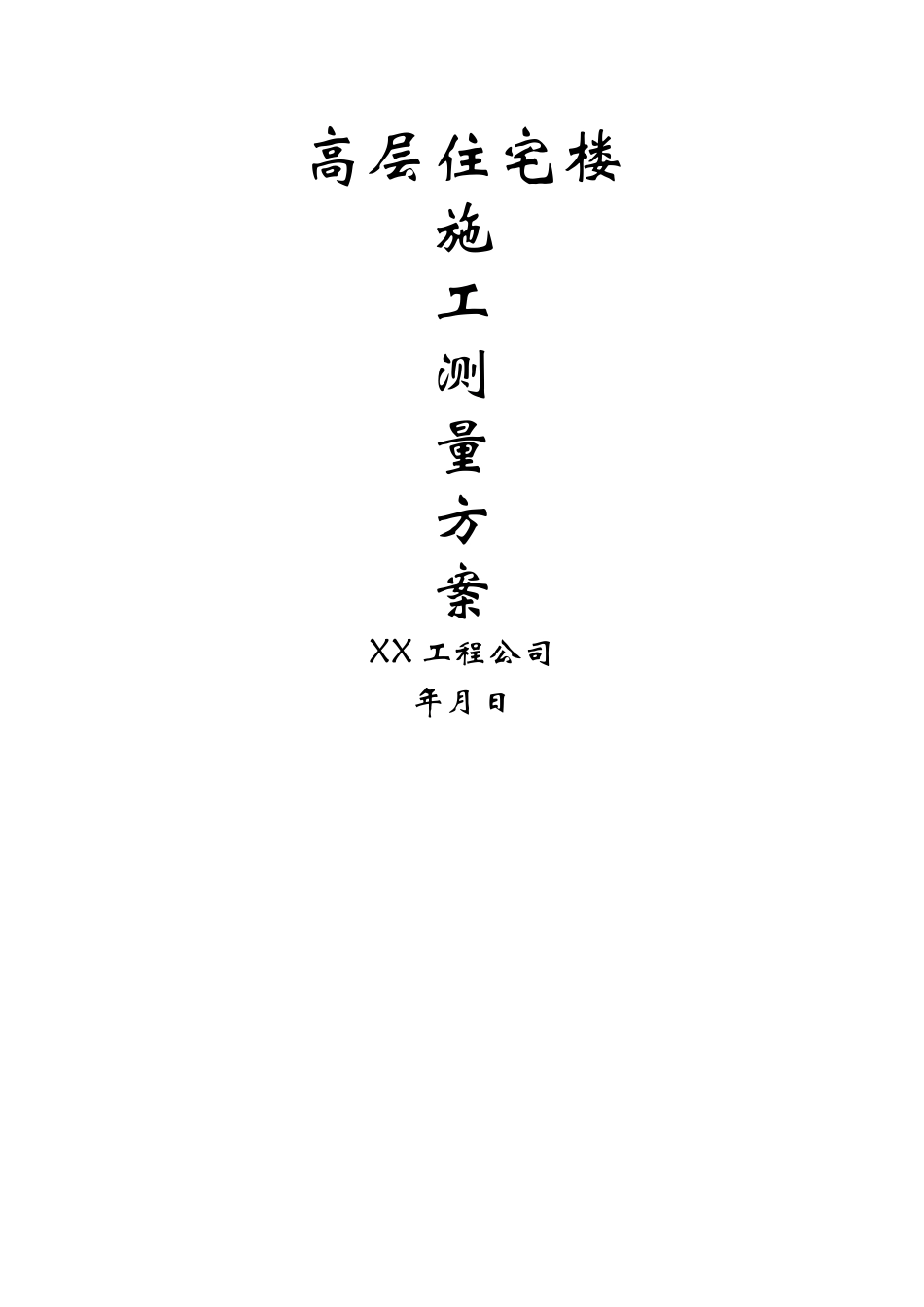

高层住宅施工测量施工方案_第1页
1/14

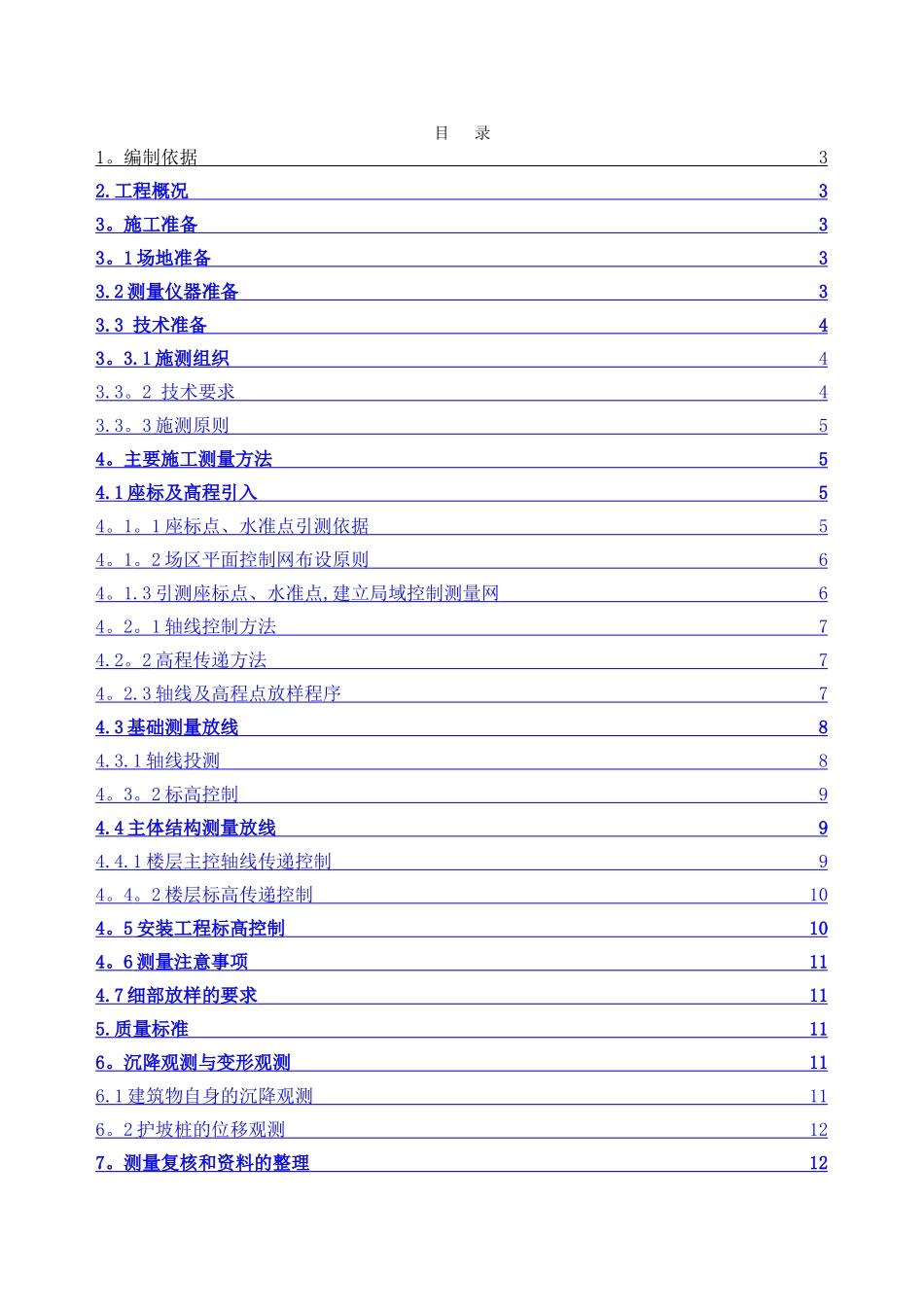

高层住宅施工测量施工方案_第2页
2/14
高层住宅施工测量施工方案_第3页
3/14
高层住宅楼施工测量方案XX 工程公司年月日目 录1 。 编制依据 3 2. 工程概况 3 3 。 施工准备 3 3 。 1 场地准备 3 3.2 测量仪器准备 3 3.3 技术准备 4 3 。 3.1 施测组织 4 3.3 。 2 技术要求 4 3.3 。 3 施测原则 5 4 。 主要施工测量方法 5 4.1 座标及高程引入 5 4 。 1 。 1 座标点、水准点引测依据 5 4 。 1 。 2 场区平面控制网布设原则 6 4 。 1.3 引测座标点、水准点 , 建立局域控制测量网 6 4 。 2 。 1 轴线控制方法 7 4.2 。 2 高程传递方法 7 4 。 2.3 轴线及高程点放样程序 7 4.3 基础测量放线 8 4.3.1 轴线投测 8 4 。 3 。 2 标高控制 9 4.4 主体结构测量放线 9 4.4.1 楼层主控轴线传递控制 9 4 。 4 。 2 楼层标高传递控制 10 4 。 5 安装工程标高控制 10 4 。 6 测量注意事项 11 4.7 细部放样的要求 11 5. 质量标准 11 6 。 沉降观测与变形观测 11 6.1 建筑物自身的沉降观测 11 6 。 2 护坡桩的位移观测 12 7 。 测量复核和资料的整理 12 8. 施工管理措施 13 8.1 保证质量措施 13 8 。 2 安全技术措施 13 9. 仪器保养和使用制度 13 1.编制依据1.1 工程测量法律规范(GB50026-93)1.2 北京市第一测绘分院提供的工程测量成果 2024 普测 0668 号1。3**家园住宅小区施工图纸1.4**家园住宅小区施工组织总设计2。工程概况北京市**家园住宅小区工程位于北京市朝阳区**桥路**号,地处四环以外。总建筑面积 109271m2,分主楼和裙房(裙房主要为地下车库),主楼地下二层,车库地下一层,结构形式为全现浇框架、抗震剪力墙结构,地基为 CFG 桩复合地基,基础为筏板基础,埋深-10.55m.地上结构:1#楼地上 21 层,建筑檐高为 65。3m,主楼长 57。98m,宽 25.2m.2#、3#楼地上 20 层建筑檐高为 62。4m,长 70。5m,宽 34.9m.标准层高均为 2。900m。±0。000 相当于绝对标高 35。10m,室内外高差 0。3m。3.施工准备3.1场地准备本工程施工时拆迁工作已基本结束,现场地势基本平担,定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3。2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器,所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量法律规范(GB50026-93)要求操作、保...
