高层建筑施工测量方案

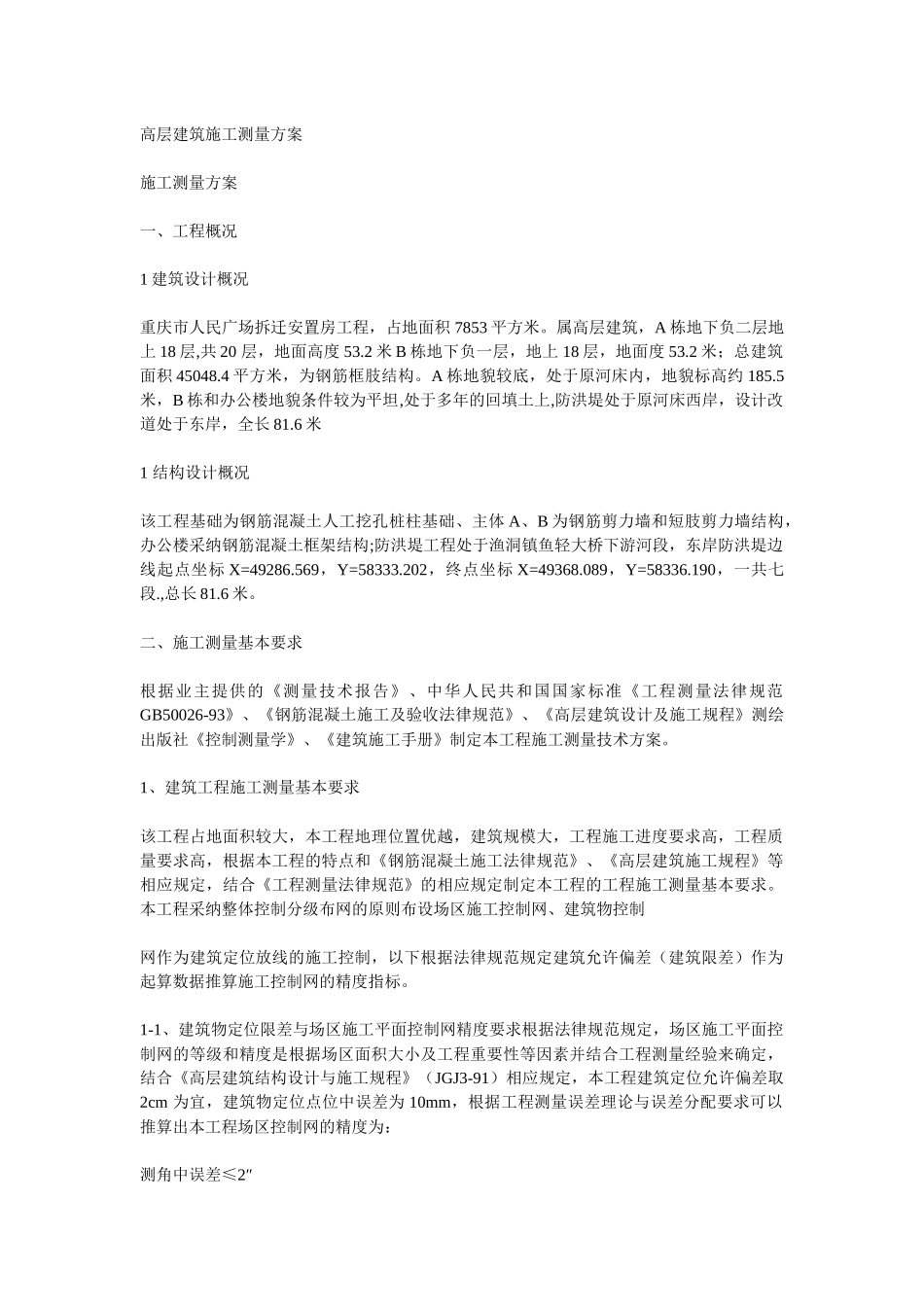

高层建筑施工测量方案_第1页
1/8

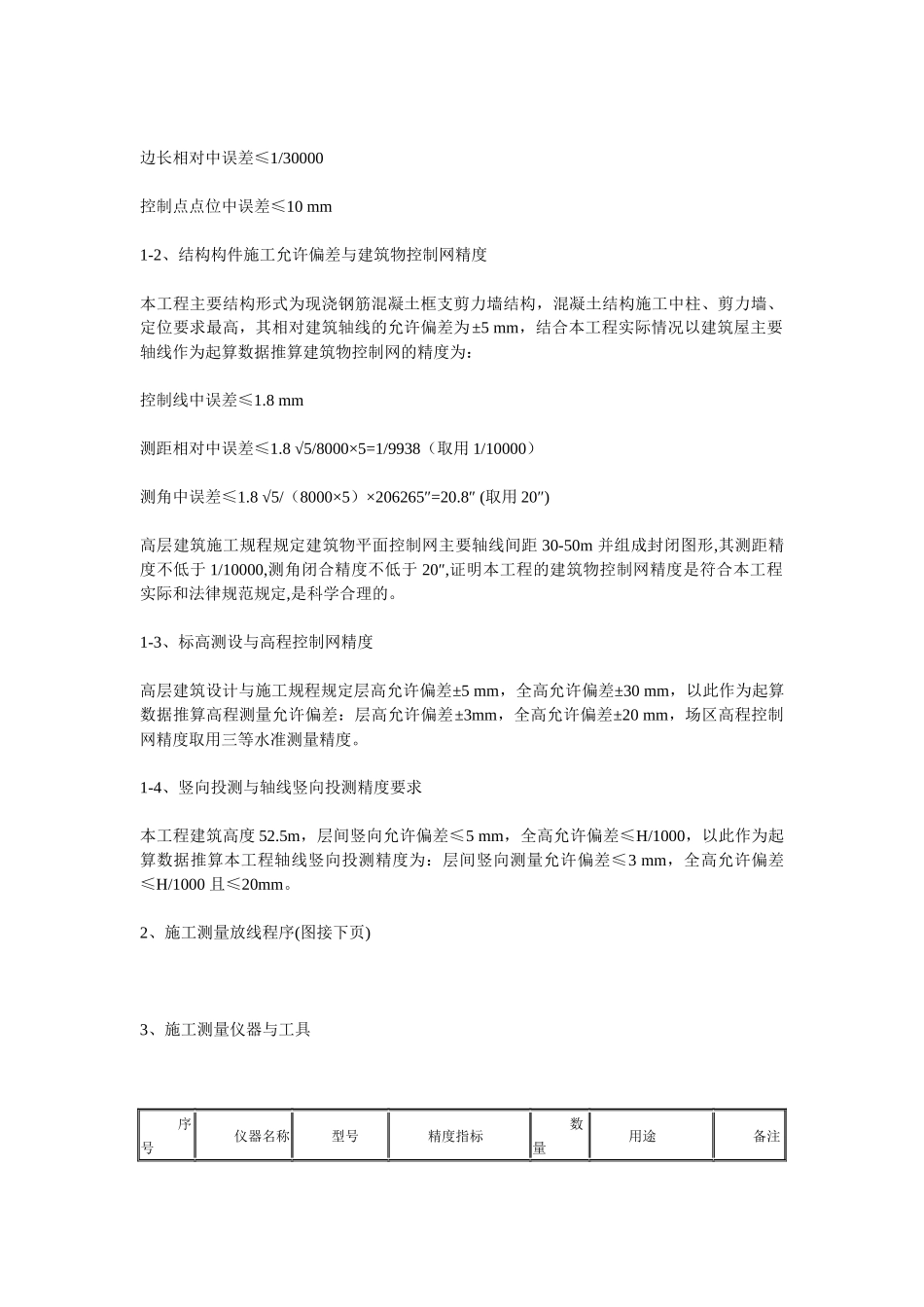

高层建筑施工测量方案_第2页
2/8

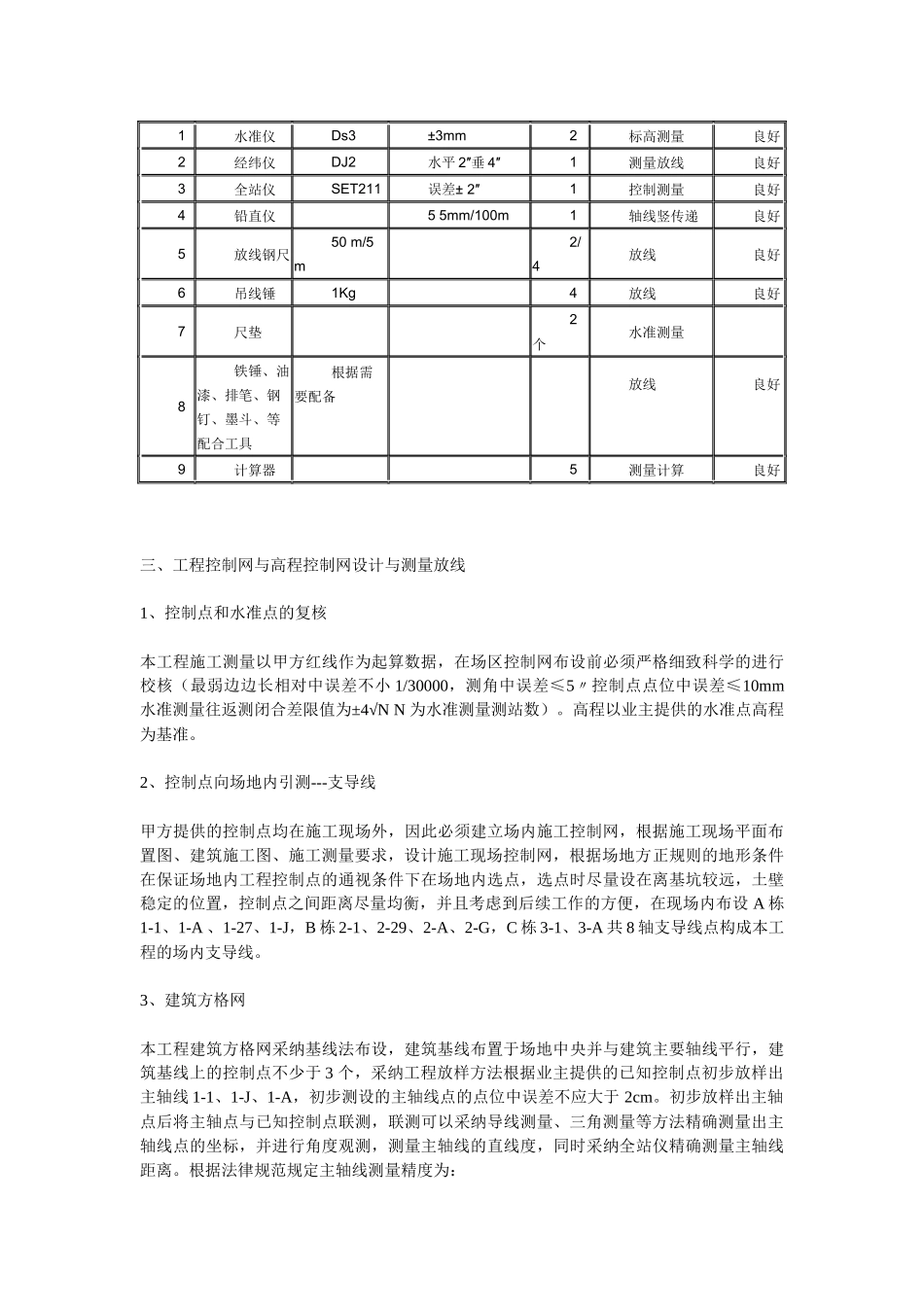

高层建筑施工测量方案_第3页
3/8
高层建筑施工测量方案施工测量方案一、工程概况1 建筑设计概况重庆市人民广场拆迁安置房工程,占地面积 7853 平方米。属高层建筑,A 栋地下负二层地上 18 层,共 20 层,地面高度 53.2 米 B 栋地下负一层,地上 18 层,地面度 53.2 米;总建筑面积 45048.4 平方米,为钢筋框肢结构。A 栋地貌较底,处于原河床内,地貌标高约 185.5米,B 栋和办公楼地貌条件较为平坦,处于多年的回填土上,防洪堤处于原河床西岸,设计改道处于东岸,全长 81.6 米1 结构设计概况该工程基础为钢筋混凝土人工挖孔桩柱基础、主体 A、B 为钢筋剪力墙和短肢剪力墙结构,办公楼采纳钢筋混凝土框架结构;防洪堤工程处于渔洞镇鱼轻大桥下游河段,东岸防洪堤边线起点坐标 X=49286.569,Y=58333.202,终点坐标 X=49368.089,Y=58336.190,一共七段.,总长 81.6 米。二、施工测量基本要求根据业主提供的《测量技术报告》、中华人民共和国国家标准《工程测量法律规范GB50026-93》、《钢筋混凝土施工及验收法律规范》、《高层建筑设计及施工规程》测绘出版社《控制测量学》、《建筑施工手册》制定本工程施工测量技术方案。1、建筑工程施工测量基本要求该工程占地面积较大,本工程地理位置优越,建筑规模大,工程施工进度要求高,工程质量要求高,根据本工程的特点和《钢筋混凝土施工法律规范》、《高层建筑施工规程》等相应规定,结合《工程测量法律规范》的相应规定制定本工程的工程施工测量基本要求。本工程采纳整体控制分级布网的原则布设场区施工控制网、建筑物控制网作为建筑定位放线的施工控制,以下根据法律规范规定建筑允许偏差(建筑限差)作为起算数据推算施工控制网的精度指标。1-1、建筑物定位限差与场区施工平面控制网精度要求根据法律规范规定,场区施工平面控制网的等级和精度是根据场区面积大小及工程重要性等因素并结合工程测量经验来确定,结合《高层建筑结构设计与施工规程》(JGJ3-91)相应规定,本工程建筑定位允许偏差取2cm 为宜,建筑物定位点位中误差为 10mm,根据工程测量误差理论与误差分配要求可以推算出本工程场区控制网的精度为:测角中误差≤2″边长相对中误差≤1/30000控制点点位中误差≤10 mm1-2、结构构件施工允许偏差与建筑物控制网精度本工程主要结构形式为现浇钢筋混凝土框支剪力墙结构,混凝土结构施工中柱、剪力墙、定位要求最高,其相对建筑轴线的允许偏差为±5 mm,结合本工程实际情况以建筑屋主要轴线作为...
