高层建筑施工测量施工方案

高层建筑施工测量施工方案_第1页
1/14
高层建筑施工测量施工方案_第2页
2/14
高层建筑施工测量施工方案_第3页
3/14

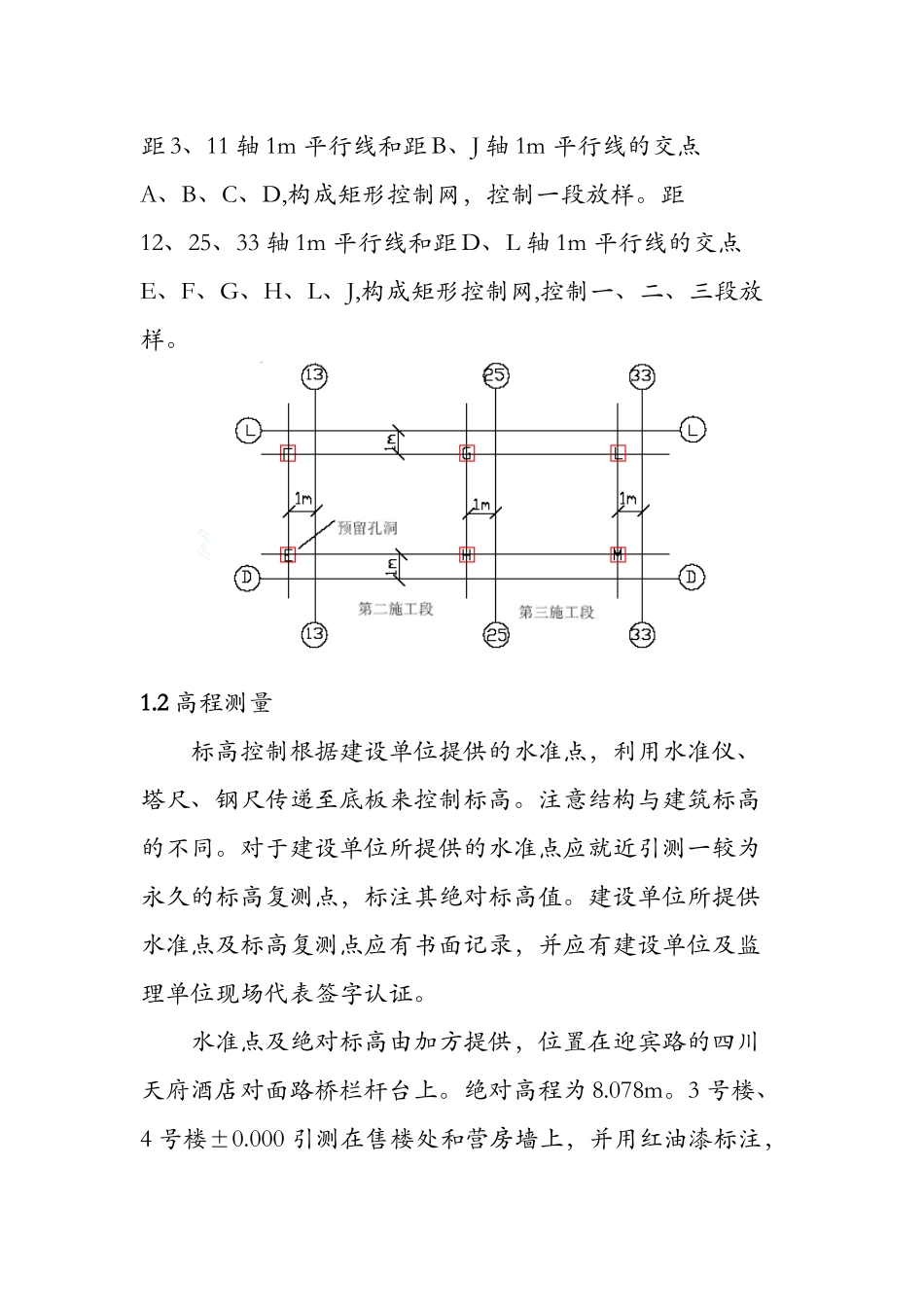

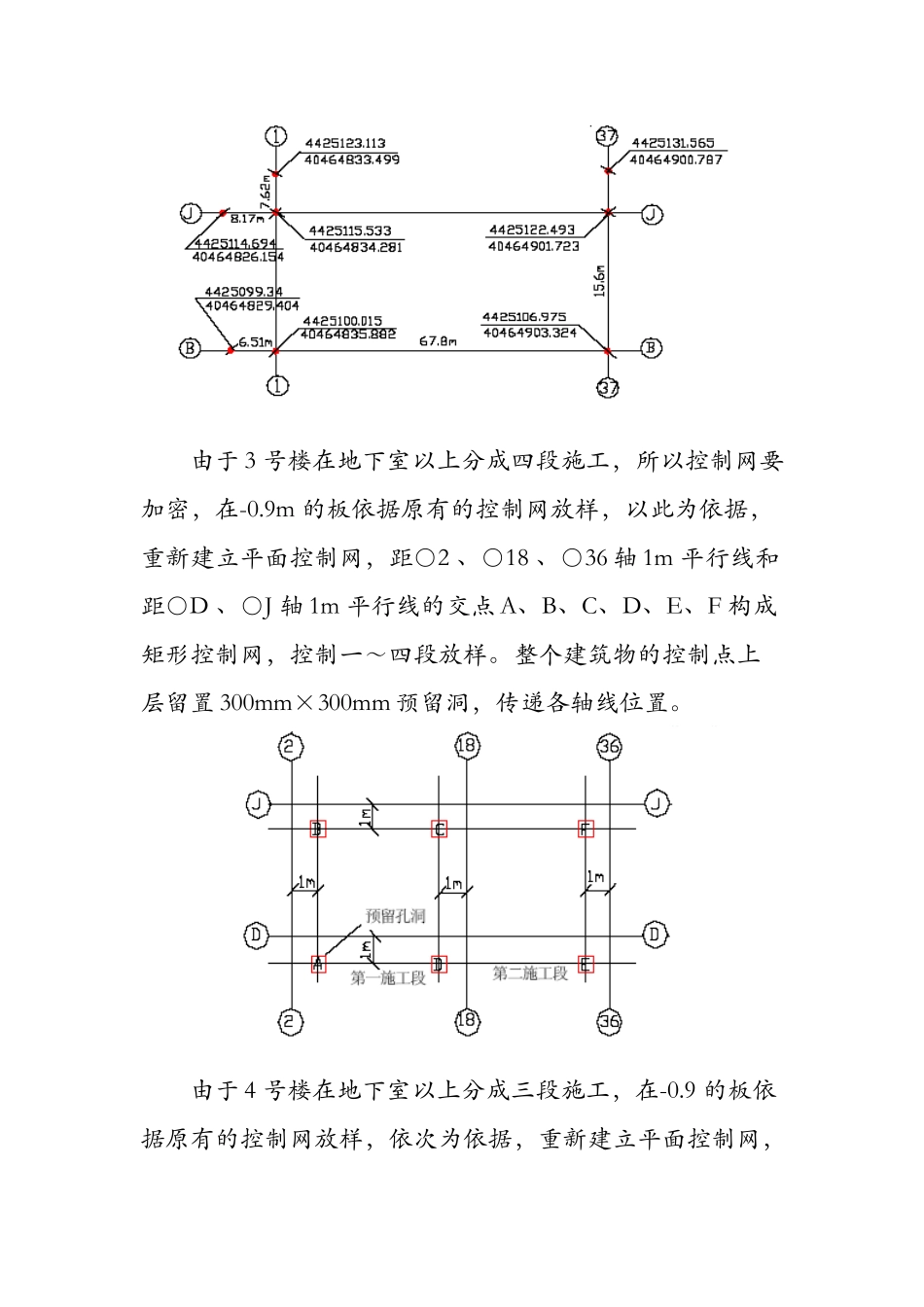

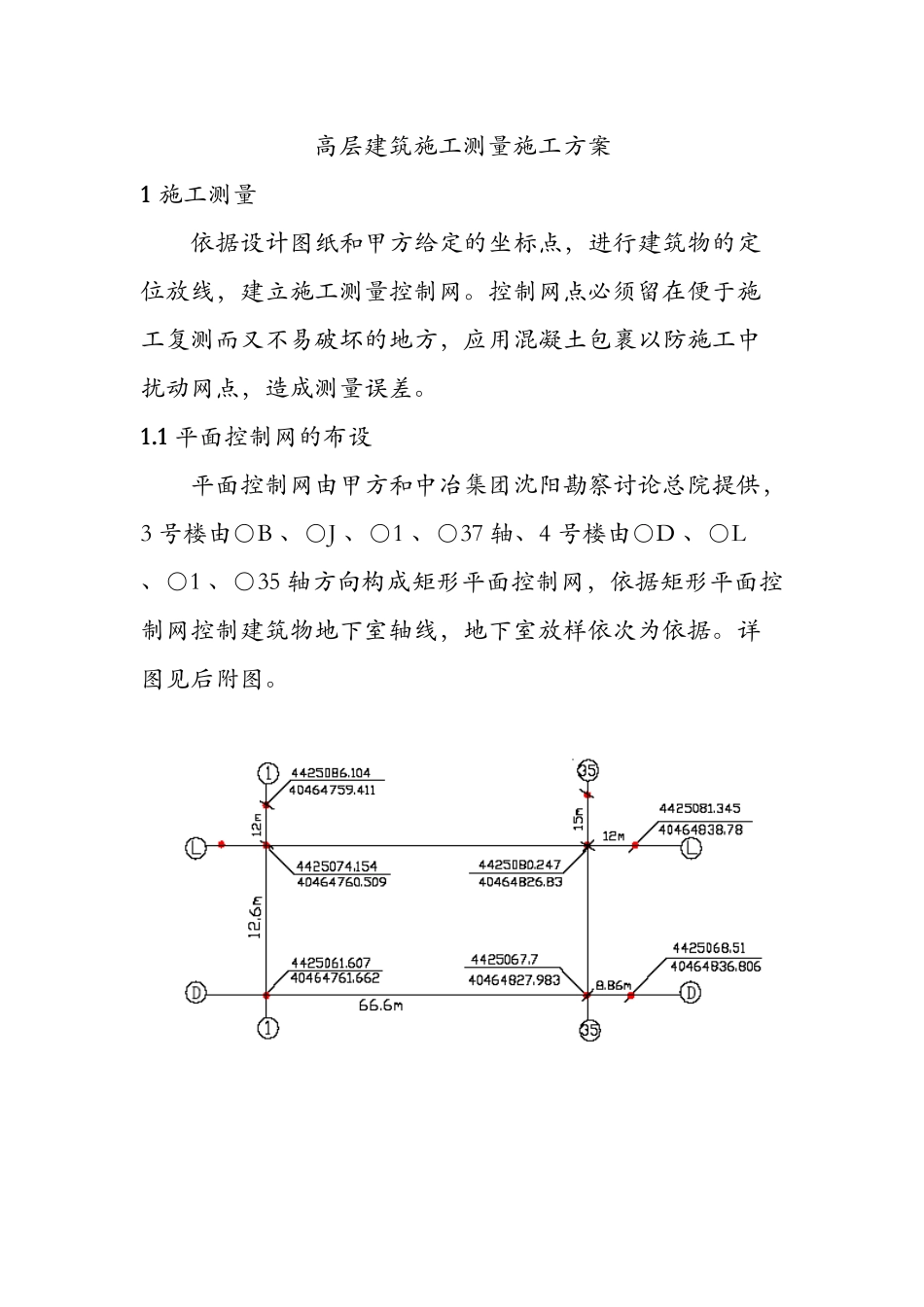

高层建筑施工测量施工方案1 施工测量依据设计图纸和甲方给定的坐标点,进行建筑物的定位放线,建立施工测量控制网。控制网点必须留在便于施工复测而又不易破坏的地方,应用混凝土包裹以防施工中扰动网点,造成测量误差。1.1 平面控制网的布设平面控制网由甲方和中冶集团沈阳勘察讨论总院提供,3 号楼由○B 、○J 、○1 、○37 轴、4 号楼由○D 、○L 、○1 、○35 轴方向构成矩形平面控制网,依据矩形平面控制网控制建筑物地下室轴线,地下室放样依次为依据。详图见后附图。由于 3 号楼在地下室以上分成四段施工,所以控制网要加密,在-0.9m 的板依据原有的控制网放样,以此为依据,重新建立平面控制网,距○2 、○18 、○36 轴 1m 平行线和距○D 、○J 轴 1m 平行线的交点 A、B、C、D、E、F 构成矩形控制网,控制一~四段放样。整个建筑物的控制点上层留置 300mm×300mm 预留洞,传递各轴线位置。由于 4 号楼在地下室以上分成三段施工,在-0.9 的板依据原有的控制网放样,依次为依据,重新建立平面控制网,距 3、11 轴 1m 平行线和距 B、J 轴 1m 平行线的交点A、B、C、D,构成矩形控制网,控制一段放样。距12、25、33 轴 1m 平行线和距 D、L 轴 1m 平行线的交点E、F、G、H、L、J,构成矩形控制网,控制一、二、三段放样。1.2 高程测量标高控制根据建设单位提供的水准点,利用水准仪、塔尺、钢尺传递至底板来控制标高。注意结构与建筑标高的不同。对于建设单位所提供的水准点应就近引测一较为永久的标高复测点,标注其绝对标高值。建设单位所提供水准点及标高复测点应有书面记录,并应有建设单位及监理单位现场代表签字认证。水准点及绝对标高由加方提供,位置在迎宾路的四川天府酒店对面路桥栏杆台上。绝对高程为 8.078m。3 号楼、4 号楼±0.000 引测在售楼处和营房墙上,并用红油漆标注,用来控制地下室高程测量。在一层墙壁上各设置一永久性标高点,即每层永久性的楼层标高基准点+0.500m 标高点,用红油漆标注,不经许可,不得覆盖或破坏。以后每层依次为依据向上引测,在此竖向方向引一通长直线,以消除钢尺的垂直误差。为了尽可能避开因传导的次数而造成累计误差,在施工中高程每 3 层用钢尺复测一次,及时纠正误差。标高允许偏差:层高不大于 ±3mm ,全高不大于 ±20mm 。如图 4-4 所示。1.3 各施工细部点详细放样大模板施工技术与组合钢模施工技术有所不同。组合钢模施工常常采...
