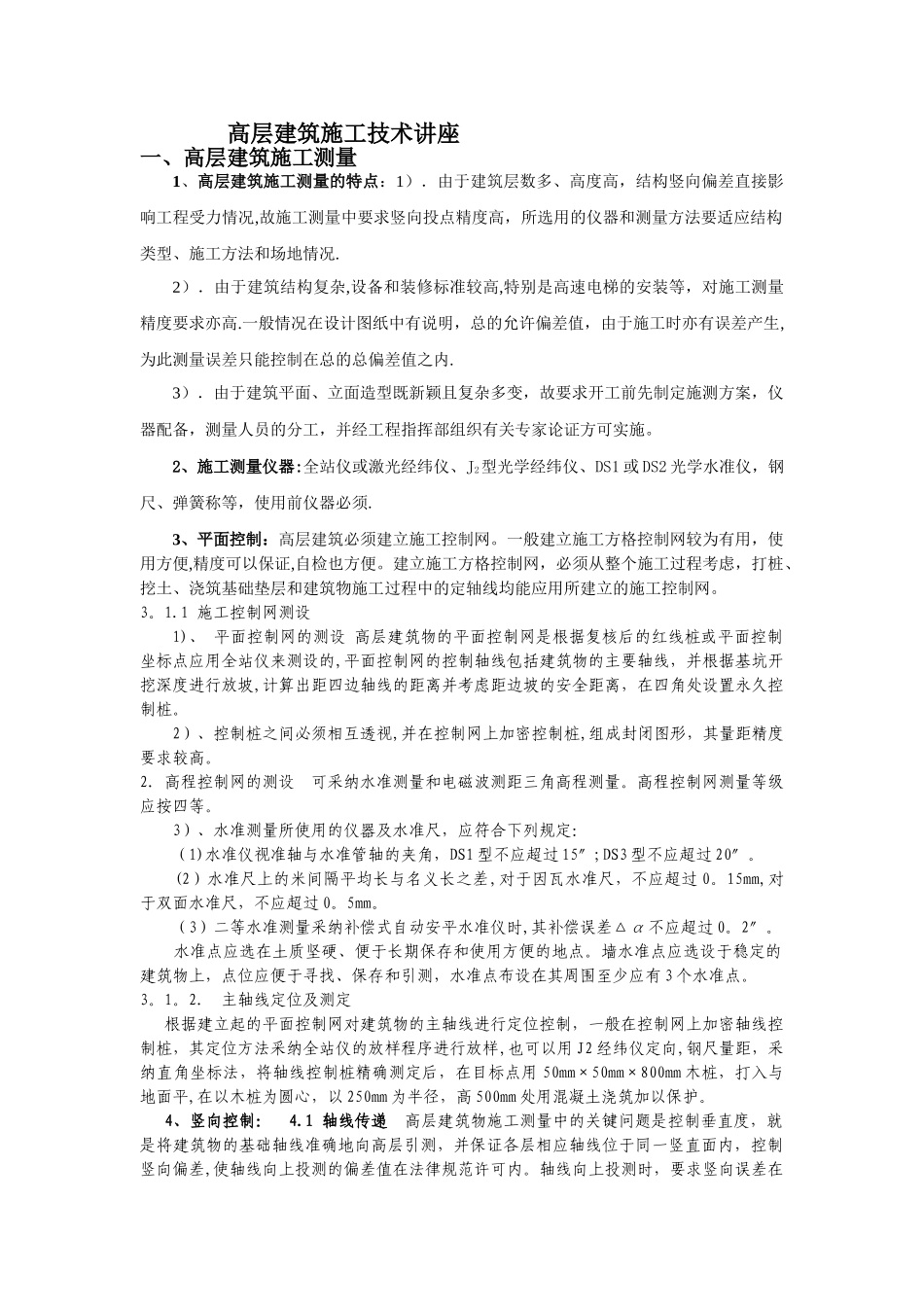

高层建筑施工技术讲座一、高层建筑施工测量1、高层建筑施工测量的特点:1).由于建筑层数多、高度高,结构竖向偏差直接影响工程受力情况,故施工测量中要求竖向投点精度高,所选用的仪器和测量方法要适应结构类型、施工方法和场地情况.2).由于建筑结构复杂,设备和装修标准较高,特别是高速电梯的安装等,对施工测量精度要求亦高.一般情况在设计图纸中有说明,总的允许偏差值,由于施工时亦有误差产生,为此测量误差只能控制在总的总偏差值之内.3).由于建筑平面、立面造型既新颖且复杂多变,故要求开工前先制定施测方案,仪器配备,测量人员的分工,并经工程指挥部组织有关专家论证方可实施。2、施工测量仪器:全站仪或激光经纬仪、J2型光学经纬仪、DS1 或 DS2 光学水准仪,钢尺、弹簧称等,使用前仪器必须.3、平面控制:高层建筑必须建立施工控制网。一般建立施工方格控制网较为有用,使用方便,精度可以保证,自检也方便。建立施工方格控制网,必须从整个施工过程考虑,打桩、挖土、浇筑基础垫层和建筑物施工过程中的定轴线均能应用所建立的施工控制网。3。1.1 施工控制网测设 1)、 平面控制网的测设 高层建筑物的平面控制网是根据复核后的红线桩或平面控制坐标点应用全站仪来测设的,平面控制网的控制轴线包括建筑物的主要轴线,并根据基坑开挖深度进行放坡,计算出距四边轴线的距离并考虑距边坡的安全距离,在四角处设置永久控制桩。2)、控制桩之间必须相互透视,并在控制网上加密控制桩,组成封闭图形,其量距精度要求较高。 2. 高程控制网的测设 可采纳水准测量和电磁波测距三角高程测量。高程控制网测量等级应按四等。 3)、水准测量所使用的仪器及水准尺,应符合下列规定:(1)水准仪视准轴与水准管轴的夹角,DS1 型不应超过 15″;DS3 型不应超过 20″。 (2)水准尺上的米间隔平均长与名义长之差,对于因瓦水准尺,不应超过 0。15mm,对于双面水准尺,不应超过 0。5mm。 (3)二等水准测量采纳补偿式自动安平水准仪时,其补偿误差△α 不应超过 0。2″。 水准点应选在土质坚硬、便于长期保存和使用方便的地点。墙水准点应选设于稳定的建筑物上,点位应便于寻找、保存和引测,水准点布设在其周围至少应有 3 个水准点。3。1。2. 主轴线定位及测定 根据建立起的平面控制网对建筑物的主轴线进行定位控制,一般在控制网上加密轴线控制桩,其定位方法采纳全站仪的放样程序进行放样,也可以用 J2 经纬仪定向,钢尺量距,采纳直...
