高层建筑给排水、采暖施工方案

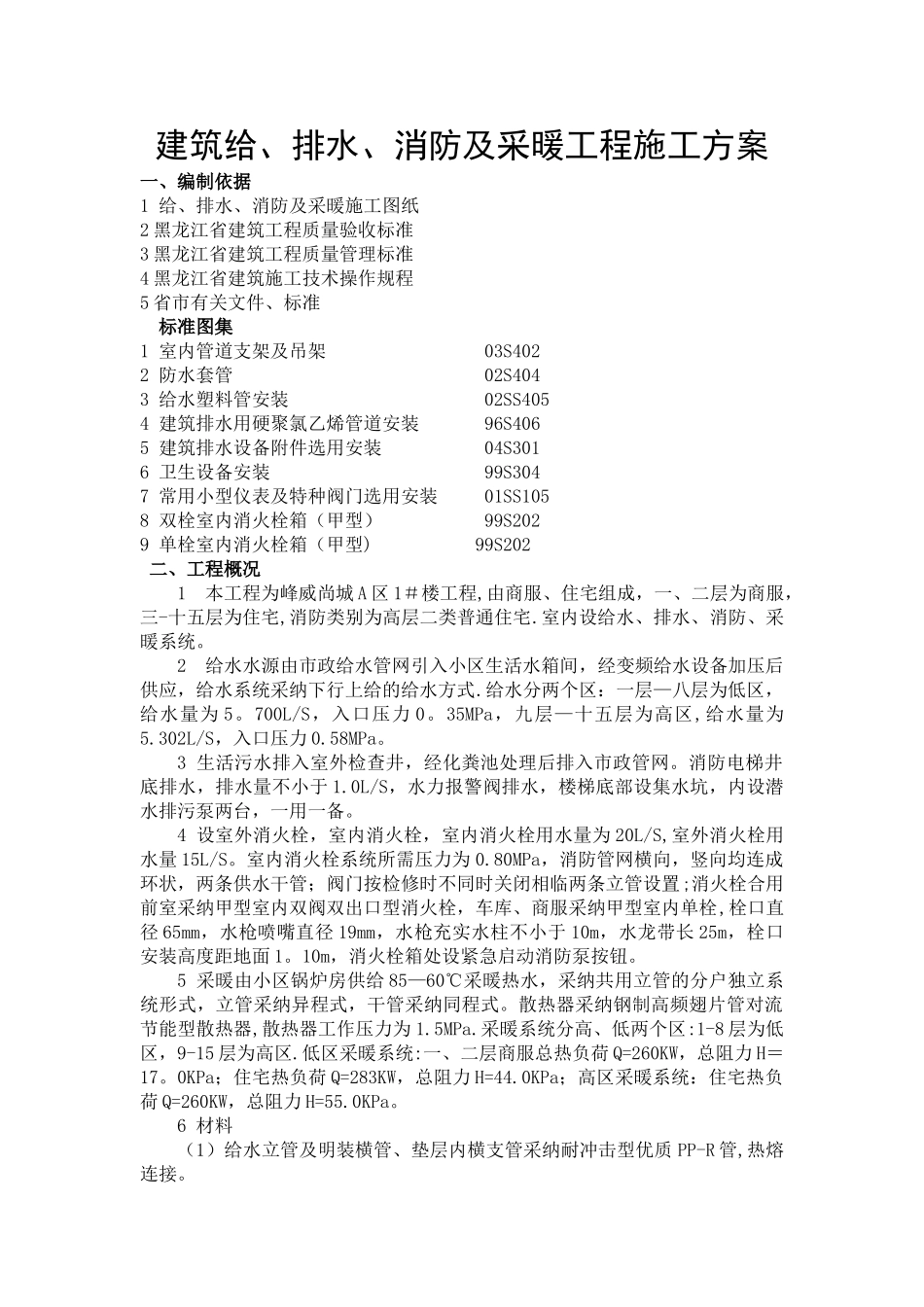

高层建筑给排水、采暖施工方案_第1页
1/6

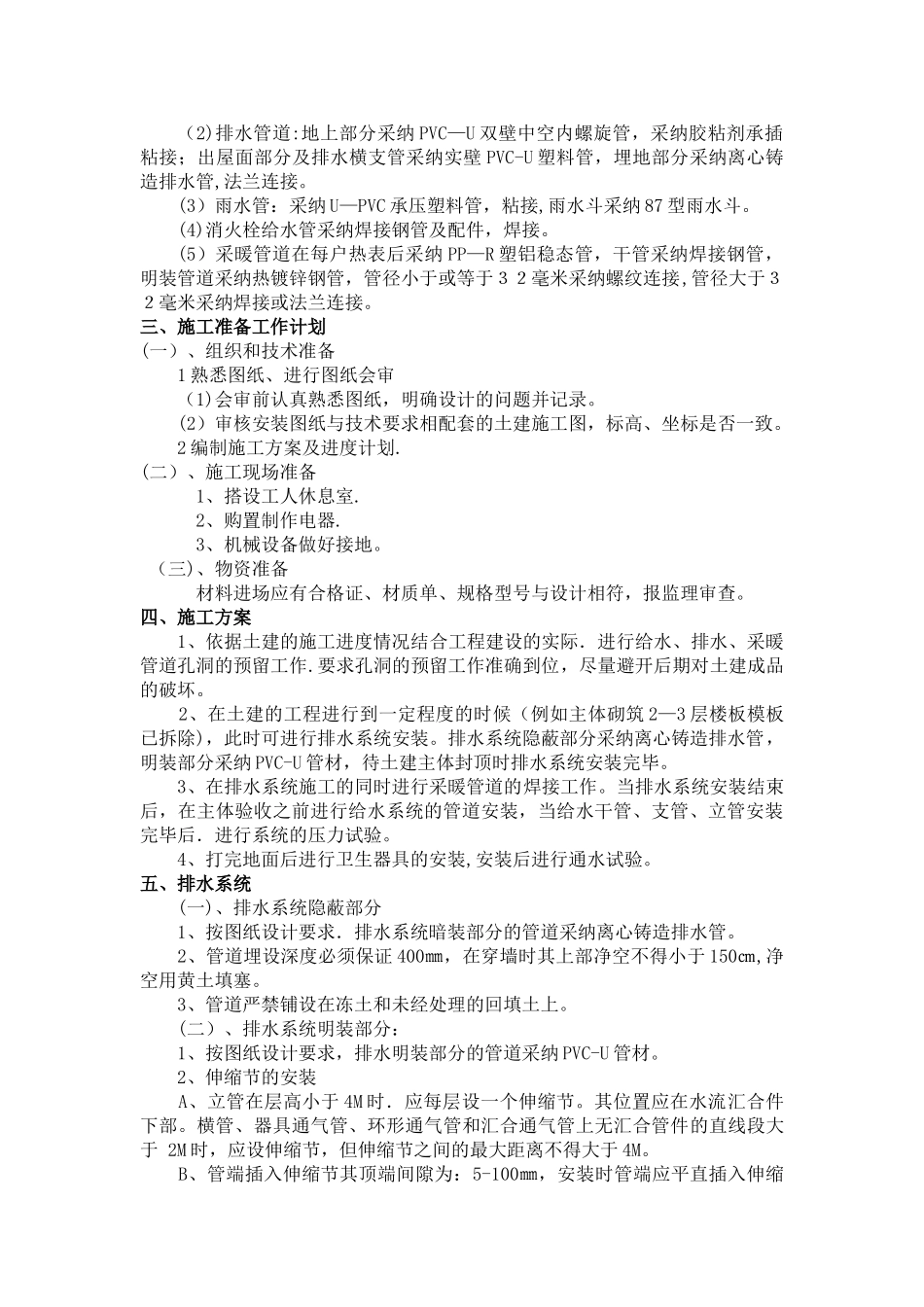

高层建筑给排水、采暖施工方案_第2页
2/6

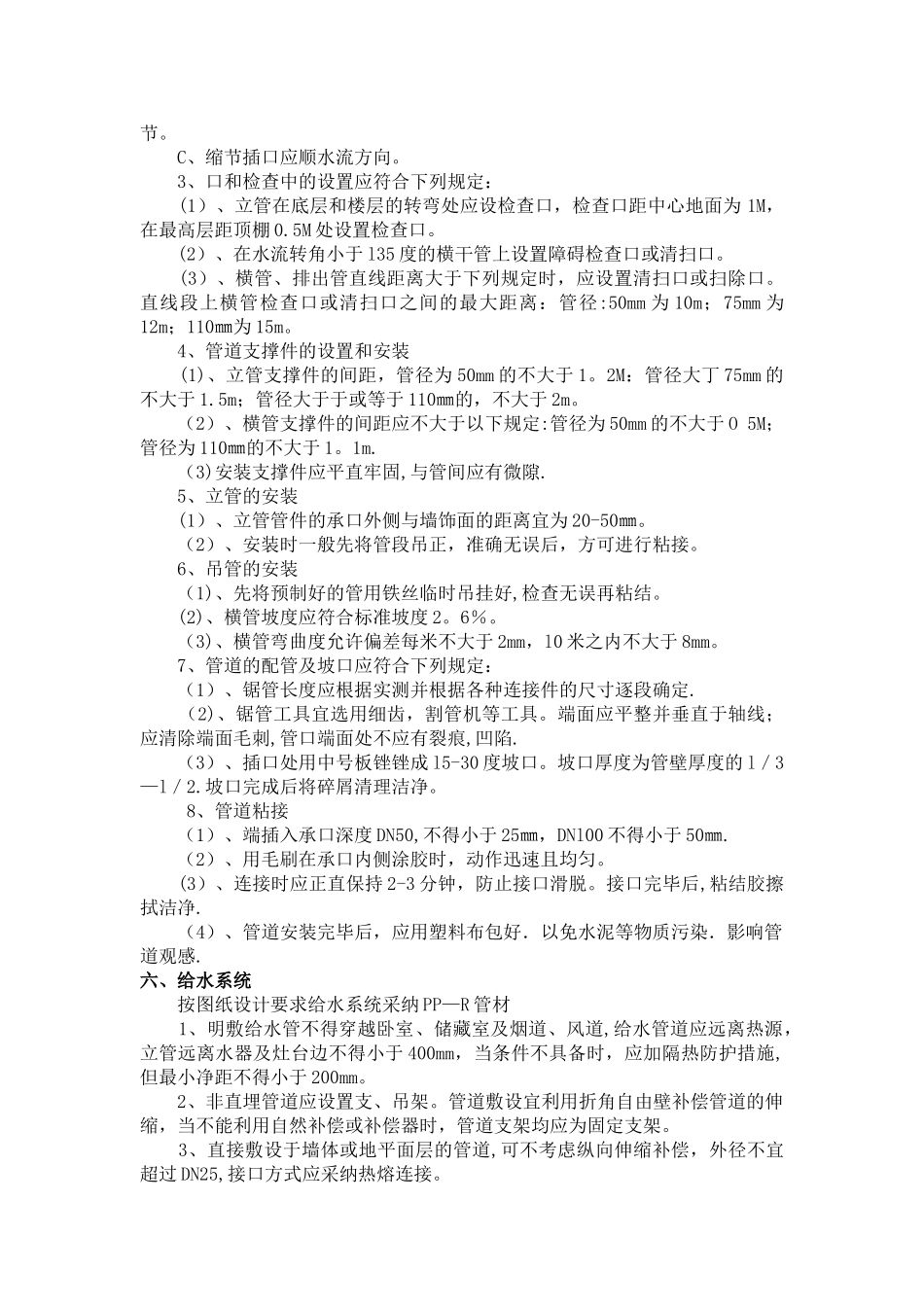

高层建筑给排水、采暖施工方案_第3页
3/6
建筑给、排水、消防及采暖工程施工方案一、编制依据1 给、排水、消防及采暖施工图纸2 黑龙江省建筑工程质量验收标准3 黑龙江省建筑工程质量管理标准4 黑龙江省建筑施工技术操作规程5 省市有关文件、标准标准图集1 室内管道支架及吊架 03S4022 防水套管 02S4043 给水塑料管安装 02SS4054 建筑排水用硬聚氯乙烯管道安装 96S4065 建筑排水设备附件选用安装 04S3016 卫生设备安装 99S3047 常用小型仪表及特种阀门选用安装 01SS1058 双栓室内消火栓箱(甲型) 99S2029 单栓室内消火栓箱(甲型) 99S202 二、工程概况1 本工程为峰威尚城 A 区 1#楼工程,由商服、住宅组成,一、二层为商服,三-十五层为住宅,消防类别为高层二类普通住宅.室内设给水、排水、消防、采暖系统。2 给水水源由市政给水管网引入小区生活水箱间,经变频给水设备加压后供应,给水系统采纳下行上给的给水方式.给水分两个区:一层—八层为低区,给水量为 5。700L/S,入口压力 0。35MPa,九层—十五层为高区,给水量为5.302L/S,入口压力 0.58MPa。3 生活污水排入室外检查井,经化粪池处理后排入市政管网。消防电梯井底排水,排水量不小于 1.0L/S,水力报警阀排水,楼梯底部设集水坑,内设潜水排污泵两台,一用一备。4 设室外消火栓,室内消火栓,室内消火栓用水量为 20L/S,室外消火栓用水量 15L/S。室内消火栓系统所需压力为 0.80MPa,消防管网横向,竖向均连成环状,两条供水干管;阀门按检修时不同时关闭相临两条立管设置;消火栓合用前室采纳甲型室内双阀双出口型消火栓,车库、商服采纳甲型室内单栓,栓口直径 65mm,水枪喷嘴直径 19mm,水枪充实水柱不小于 10m,水龙带长 25m,栓口安装高度距地面 1。10m,消火栓箱处设紧急启动消防泵按钮。5 采暖由小区锅炉房供给 85—60℃采暖热水,采纳共用立管的分户独立系统形式,立管采纳异程式,干管采纳同程式。散热器采纳钢制高频翅片管对流节能型散热器,散热器工作压力为 1.5MPa.采暖系统分高、低两个区:1-8 层为低区,9-15 层为高区.低区采暖系统:一、二层商服总热负荷 Q=260KW,总阻力 H=17。0KPa;住宅热负荷 Q=283KW,总阻力 H=44.0KPa;高区采暖系统:住宅热负荷 Q=260KW,总阻力 H=55.0KPa。6 材料(1)给水立管及明装横管、垫层内横支管采纳耐冲击型优质 PP-R 管,热熔连接。(2)排水管道:地上部分采纳 PVC—U 双壁中空内螺旋管,采纳胶粘剂承插粘接;出屋面部分及排...
