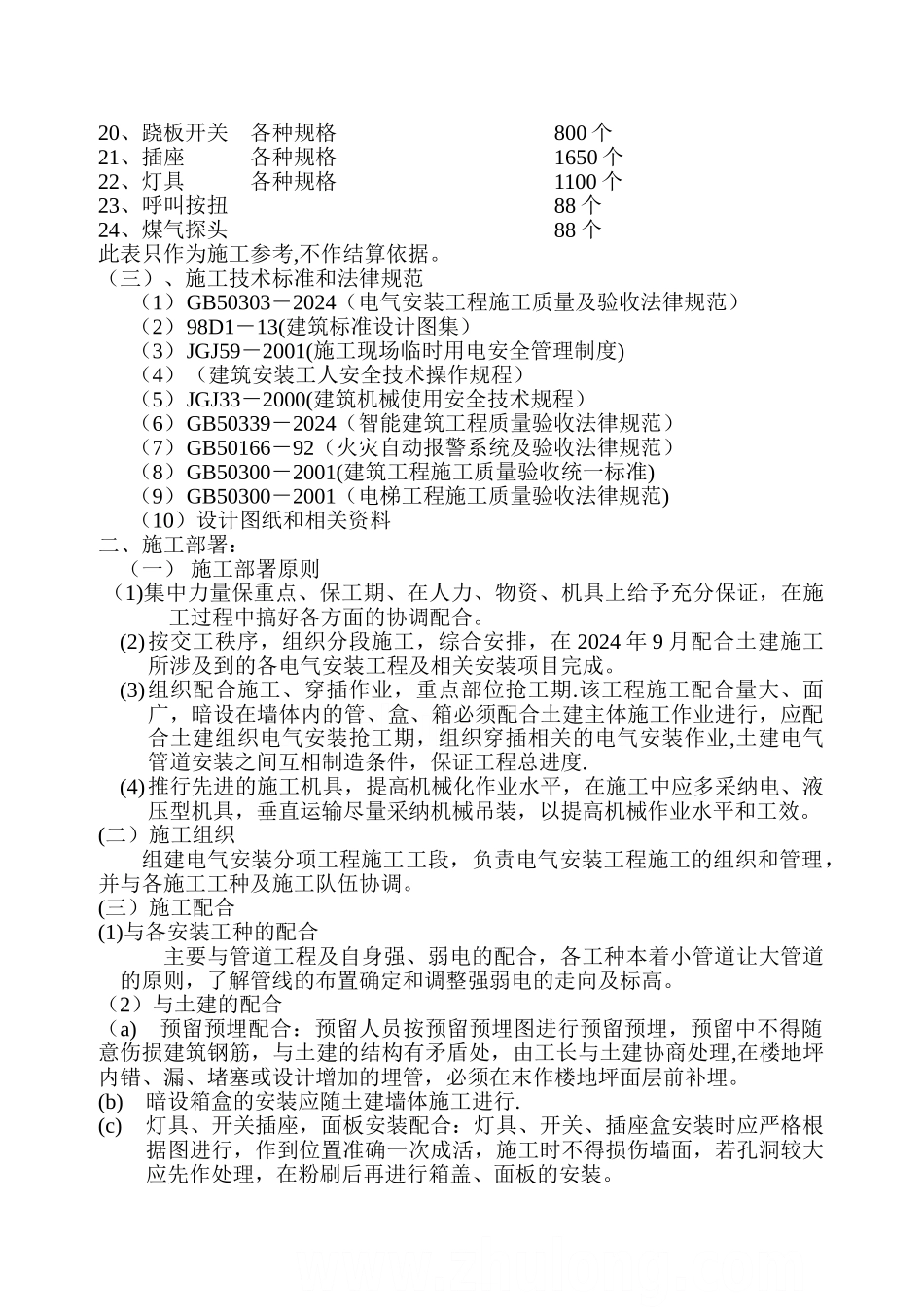

专项施工方案审批表GJP013 - NO：2024 —04 工 程 名 称＊＊*市＊＊*区建设小区 1#、2#楼施工方案名称电气工程施工方案项目部编审人员技术负责人(签名）：主 编 人:参 编 人： 签名： 日期：主任工程师审核意见签名： 日期:归口管理部门签名： 日期： 总工程师批准意见 签名: 日期： 注：意见栏内不够填写时,可增加附页电气工程施工方案一、工程概况（一）工程简介＊＊*市＊＊＊区建设小区，地下一层,地上 16 层，建筑面积为 2.22㎡，电气安装按设计分为强电系统和弱电系统。强电系统,按使用功能又分为火灾联动系统、电梯动力系统、照明系统、防雷接地系统，弱电系统按使用功能又分为有线电视系统、电话信息系统、楼宇对讲系统、呼叫报警系统。强电系统的变电间设在小高层地下室，该配电间设 2 台进线柜 2 台配电柜，本建筑电压采纳 380／220V 配电系统，采纳树干与放射结合的方式，电梯及应急照明等二级负荷由室外箱变引出来一路，另一路设应急柴油发电机组,并在末端切换。本建筑的照明光源以荧光灯、白炽灯为主，所有荧光灯采纳电子镇流器并加电容补偿。照明线路在顶板，墙内及地面敷设，地下室潮湿场所低于 2.4M 以下，照明线路中加一根 PE 线，主要出口走道、楼梯间、电梯前室等部位均有疏散指示及应急照明灯，火灾状态下要求强行点亮.本建筑为三类防雷建筑设置，在屋顶挑檐屋面，屋脊等易受雷击部位，敷设 Ø12 镀锌圆钢组成不大于 20m＊20m 网格避雷带作为接闪器，构造柱、剪力墙内四根 Φ14 主筋作为防雷引下线与避雷带连接，下与基础梁结构底板内钢筋连接，另外还围绕建筑物敷设环形接地装置，引出两处接地测试点，本工程采纳联合接地方式防雷接地,工作接地、保护接地、电信防干扰接地，共同用一接地系统，各强、弱配电室间均设局部等电位联结，接地电阻不大于 1 欧姆。火灾联动的消防控制中心设在小区内，本建筑内的消火栓信号送至 2＃楼的消防泵直接起泵，并同时起动应急电源。电梯控制火灾确以后，由 2#楼消防控制室主控屏发出电梯归首指令，消防电梯归首待用。消防方面电缆均为耐火型，在电缆桥架间应加隔板将一般用途电缆与消防电缆分开敷设.电气竖井预留楼板洞，空隙均应有防火堵料,紧密添塞，沿强、弱电桥架各设通长一根接地扁钢，该接地线多处与接地装置相连。弱电系统电视、电话信息和对讲系统,主干线均敷设在小区地下建筑物内，利用电缆桥架及管路，将信号沿竖井、立管送至各层水平...
