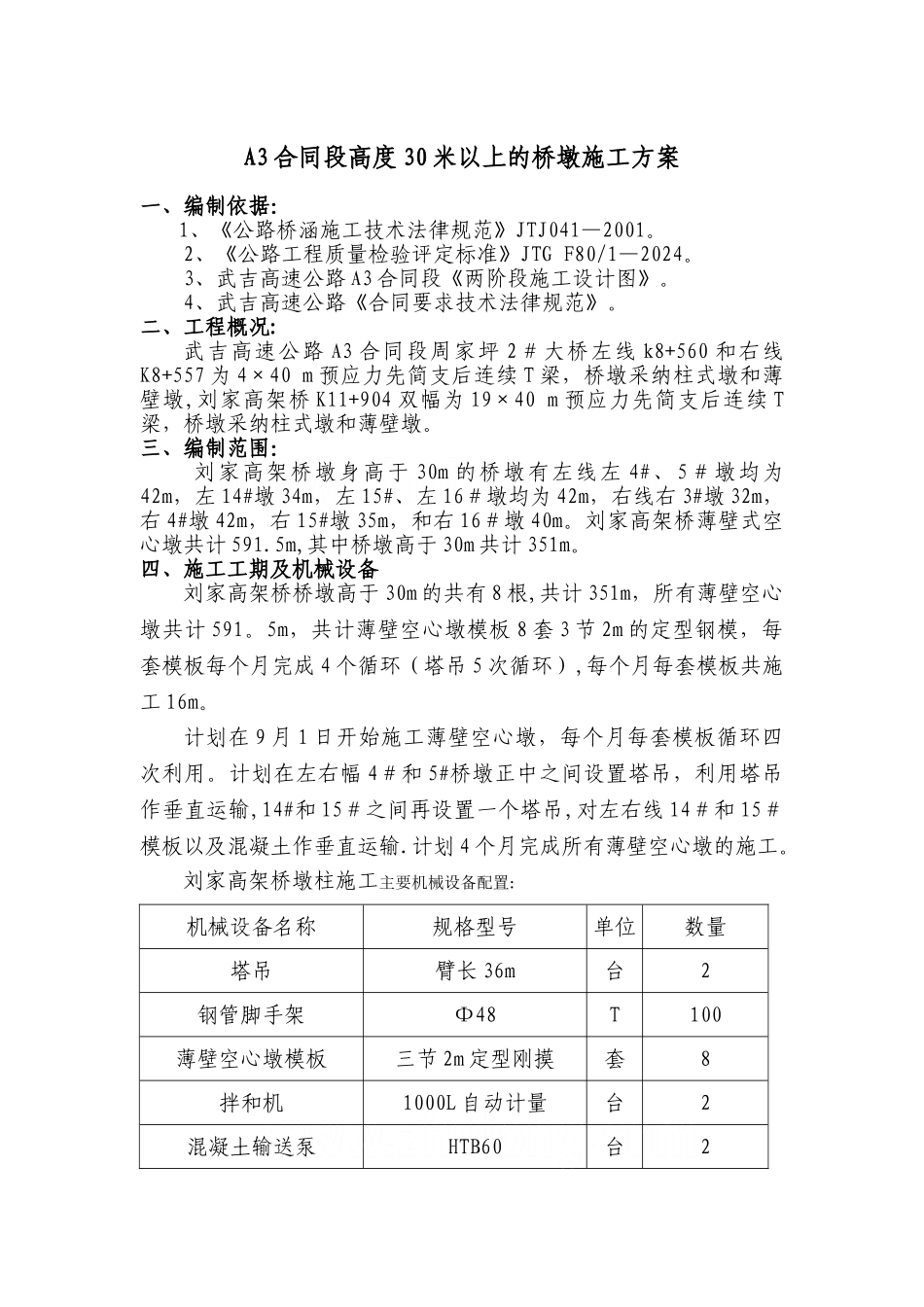

A3 合同段高度 30 米以上的桥墩施工方案一、编制依据： 1、《公路桥涵施工技术法律规范》JTJ041—2001。2、《公路工程质量检验评定标准》JTG F80/1—2024。3、武吉高速公路 A3 合同段《两阶段施工设计图》。4、武吉高速公路《合同要求技术法律规范》。二、工程概况:武吉高速公路 A3 合同段周家坪 2＃大桥左线 k8+560 和右线K8+557 为 4×40 m 预应力先简支后连续 T 梁，桥墩采纳柱式墩和薄壁墩,刘家高架桥 K11+904 双幅为 19×40 m 预应力先简支后连续 T梁，桥墩采纳柱式墩和薄壁墩。三、编制范围：刘家高架桥墩身高于 30m 的桥墩有左线左 4#、5＃墩均为42m，左 14#墩 34m，左 15#、左 16＃墩均为 42m，右线右 3#墩 32m，右 4#墩 42m，右 15#墩 35m，和右 16＃墩 40m。刘家高架桥薄壁式空心墩共计 591.5m,其中桥墩高于 30m 共计 351m。 四、施工工期及机械设备刘家高架桥桥墩高于 30m 的共有 8 根,共计 351m，所有薄壁空心墩共计 591。5m，共计薄壁空心墩模板 8 套 3 节 2m 的定型钢模，每套模板每个月完成 4 个循环（塔吊 5 次循环）,每个月每套模板共施工 16m。计划在 9 月 1 日开始施工薄壁空心墩，每个月每套模板循环四次利用。计划在左右幅 4＃和 5#桥墩正中之间设置塔吊，利用塔吊作垂直运输,14#和 15＃之间再设置一个塔吊,对左右线 14＃和 15＃模板以及混凝土作垂直运输.计划 4 个月完成所有薄壁空心墩的施工。刘家高架桥墩柱施工主要机械设备配置:机械设备名称规格型号单位数量塔吊臂长 36m台2 钢管脚手架Φ48T100薄壁空心墩模板三节 2m 定型刚摸套8 拌和机1000L 自动计量台2混凝土输送泵HTB60台2混凝土输送车三菱台3电焊机BX－500台4四、墩身高于 30m 空心薄壁墩施工方案1、钢筋集中在钢筋加工场集中弯制。在立模板前现场现场绑扎与焊接。主筋接头焊接及接头设置位置符合法律规范要求。 2、模板制安薄壁空心墩身采纳厚 5mm 钢板、[10 号槽钢和 L75×75×6 角钢焊接制成长方形形钢模，钢模尺寸为 2× 1.5 平方米和部分调整模板，调整模板尺寸根据墩身尺寸决定。由于钢模较大，在每块模板背面的纵、横向用 L75×75×6 角钢焊几道肋以增加模板的刚度，使钢模在使用的过程中不易变形。模板节与节之间、相邻模板间用Φ25mm 高强螺栓连接。立模前先在模底底座一圈用 M10 较稠砂浆抹平。横向缝用 107胶与水泥配成的腻子勾缝、抹平、压光,以确...
