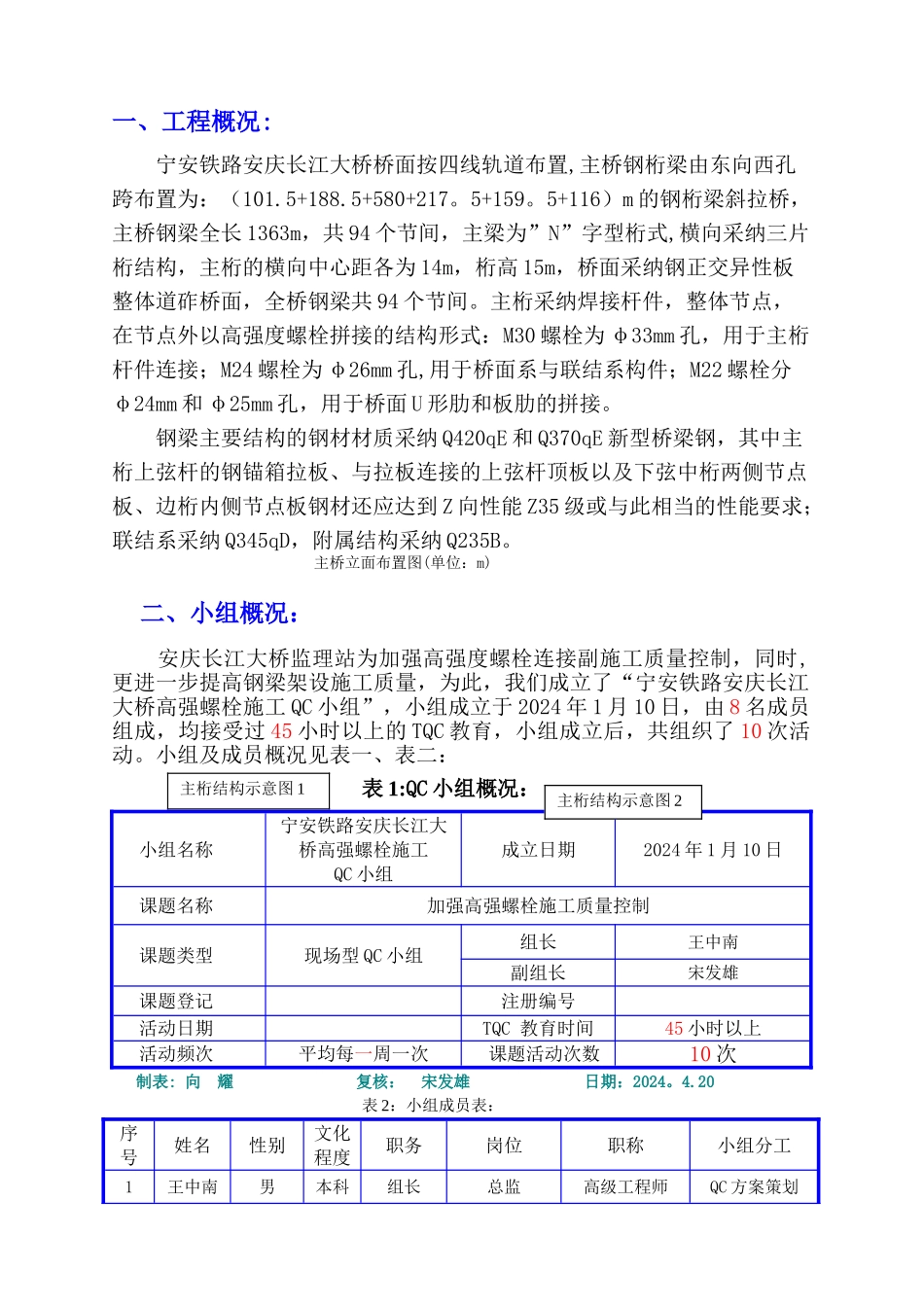

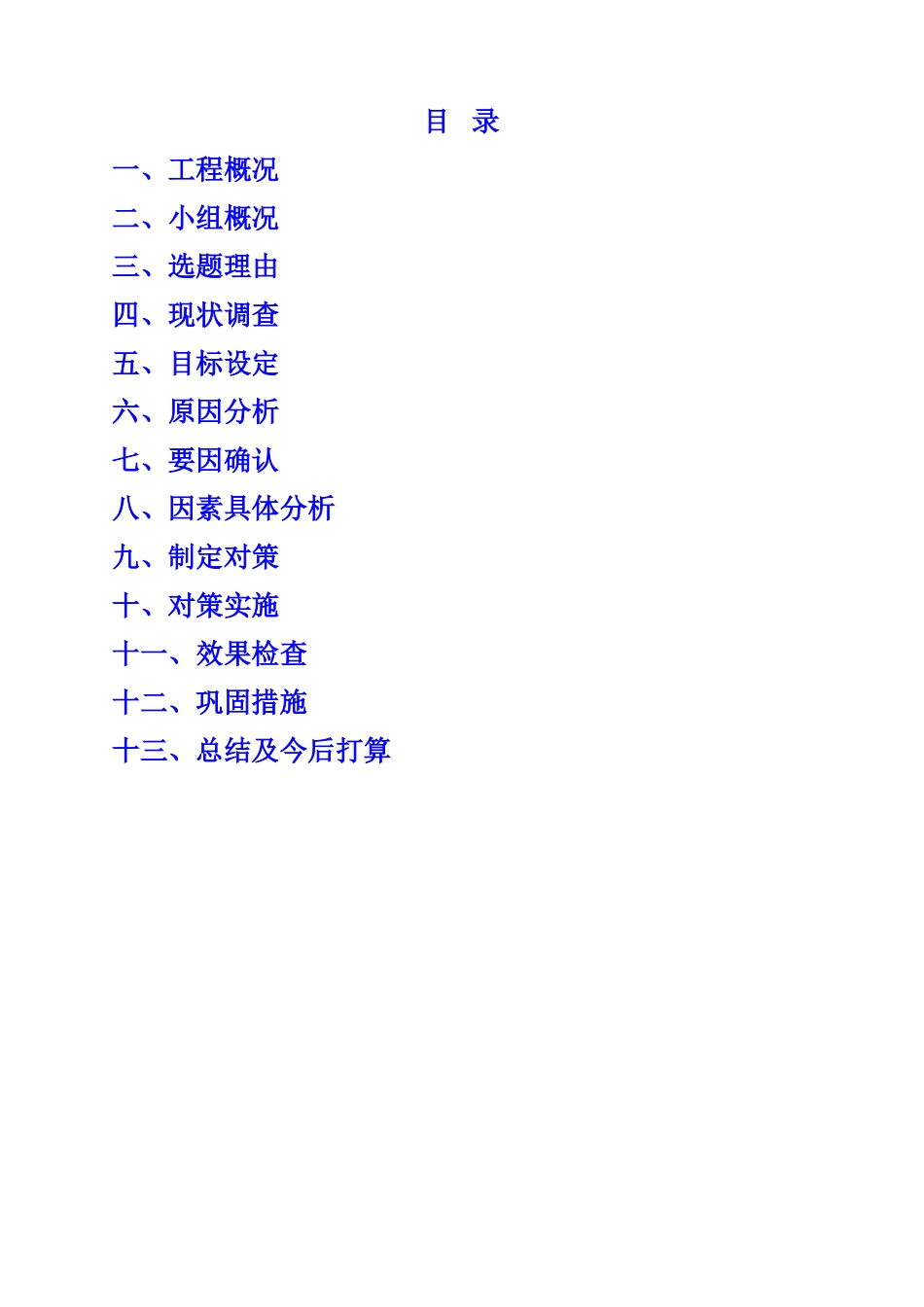

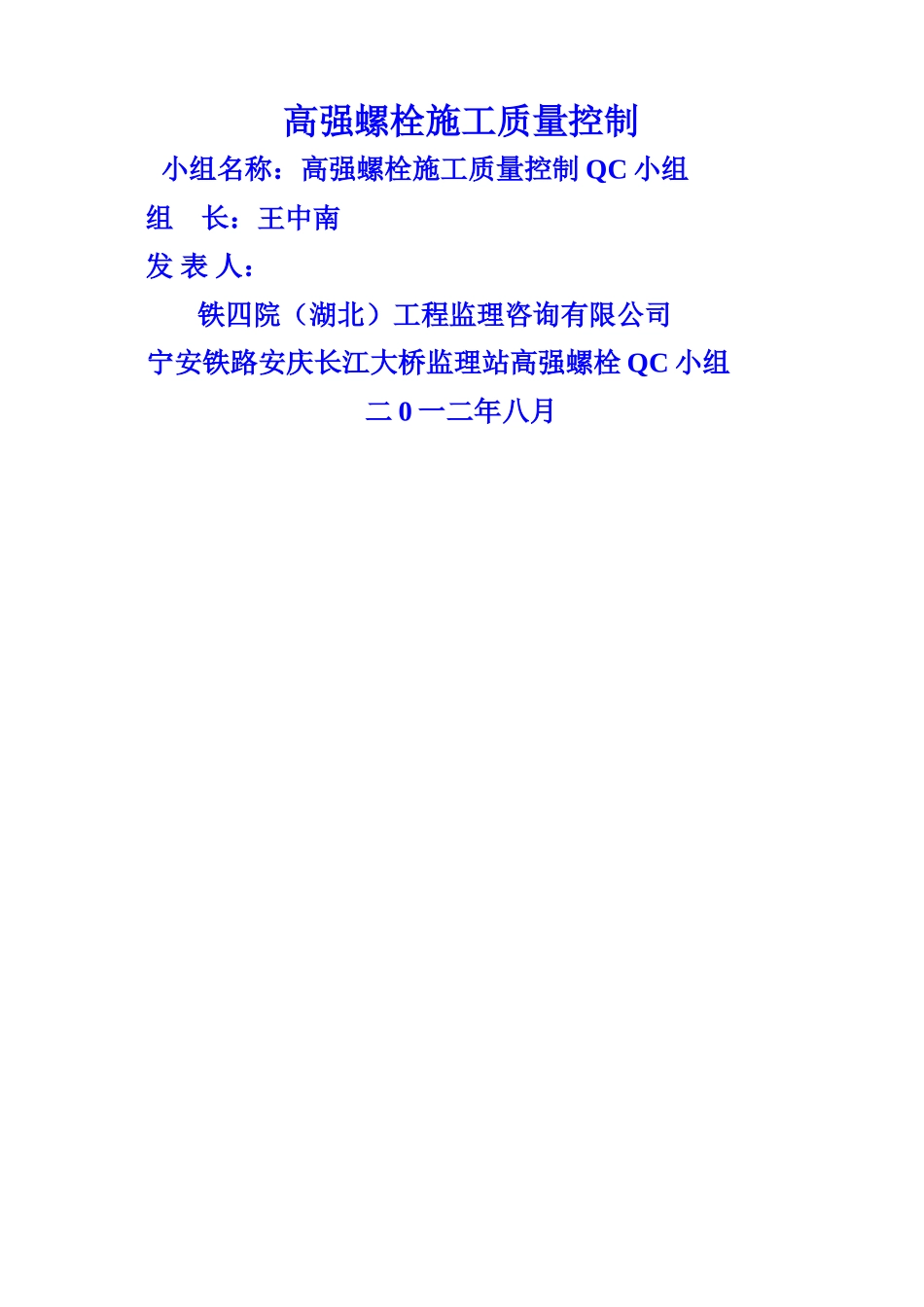

高强螺栓施工质量控制 小组名称：高强螺栓施工质量控制 QC 小组 组 长：王中南 发 表 人： 铁四院（湖北）工程监理咨询有限公司 宁安铁路安庆长江大桥监理站高强螺栓 QC 小组二 0 一二年八月目 录一、工程概况二、小组概况三、选题理由四、现状调查五、目标设定六、原因分析七、要因确认八、因素具体分析九、制定对策十、对策实施十一、效果检查十二、巩固措施十三、总结及今后打算一、工程概况:宁安铁路安庆长江大桥桥面按四线轨道布置,主桥钢桁梁由东向西孔跨布置为：（101.5+188.5+580+217。5+159。5+116）m 的钢桁梁斜拉桥，主桥钢梁全长 1363m，共 94 个节间，主梁为”N”字型桁式,横向采纳三片桁结构，主桁的横向中心距各为 14m，桁高 15m，桥面采纳钢正交异性板整体道砟桥面，全桥钢梁共 94 个节间。主桁采纳焊接杆件，整体节点，在节点外以高强度螺栓拼接的结构形式：M30 螺栓为 φ33mm 孔，用于主桁杆件连接；M24 螺栓为 φ26mm 孔,用于桥面系与联结系构件；M22 螺栓分φ24mm 和 φ25mm 孔，用于桥面 U 形肋和板肋的拼接。钢梁主要结构的钢材材质采纳 Q420qE 和 Q370qE 新型桥梁钢，其中主桁上弦杆的钢锚箱拉板、与拉板连接的上弦杆顶板以及下弦中桁两侧节点板、边桁内侧节点板钢材还应达到 Z 向性能 Z35 级或与此相当的性能要求；联结系采纳 Q345qD，附属结构采纳 Q235B。 主桥立面布置图(单位：m) 二、小组概况： 安庆长江大桥监理站为加强高强度螺栓连接副施工质量控制，同时,更进一步提高钢梁架设施工质量，为此，我们成立了“宁安铁路安庆长江大桥高强螺栓施工 QC 小组”，小组成立于 2024 年 1 月 10 日，由 8 名成员组成，均接受过 45 小时以上的 TQC 教育，小组成立后，共组织了 10 次活动。小组及成员概况见表一、表二： 表 1:QC 小组概况：小组名称宁安铁路安庆长江大桥高强螺栓施工QC 小组成立日期2024 年 1 月 10 日课题名称加强高强螺栓施工质量控制课题类型现场型 QC 小组组长王中南副组长宋发雄课题登记注册编号活动日期TQC 教育时间45 小时以上活动频次平均每一周一次课题活动次数10 次制表: 向 耀 复核： 宋发雄 日期：2024。4.20表 2：小组成员表：序号姓名性别文化程度职务岗位职称小组分工1王中南男本科组长总监高级工程师QC 方案策划主桁结构示意图 1主桁结构示意图 22宋发雄男本科副组长副总监高级工程师协助策划3雷志彪...
