高支模(高大模板)专项施工方案

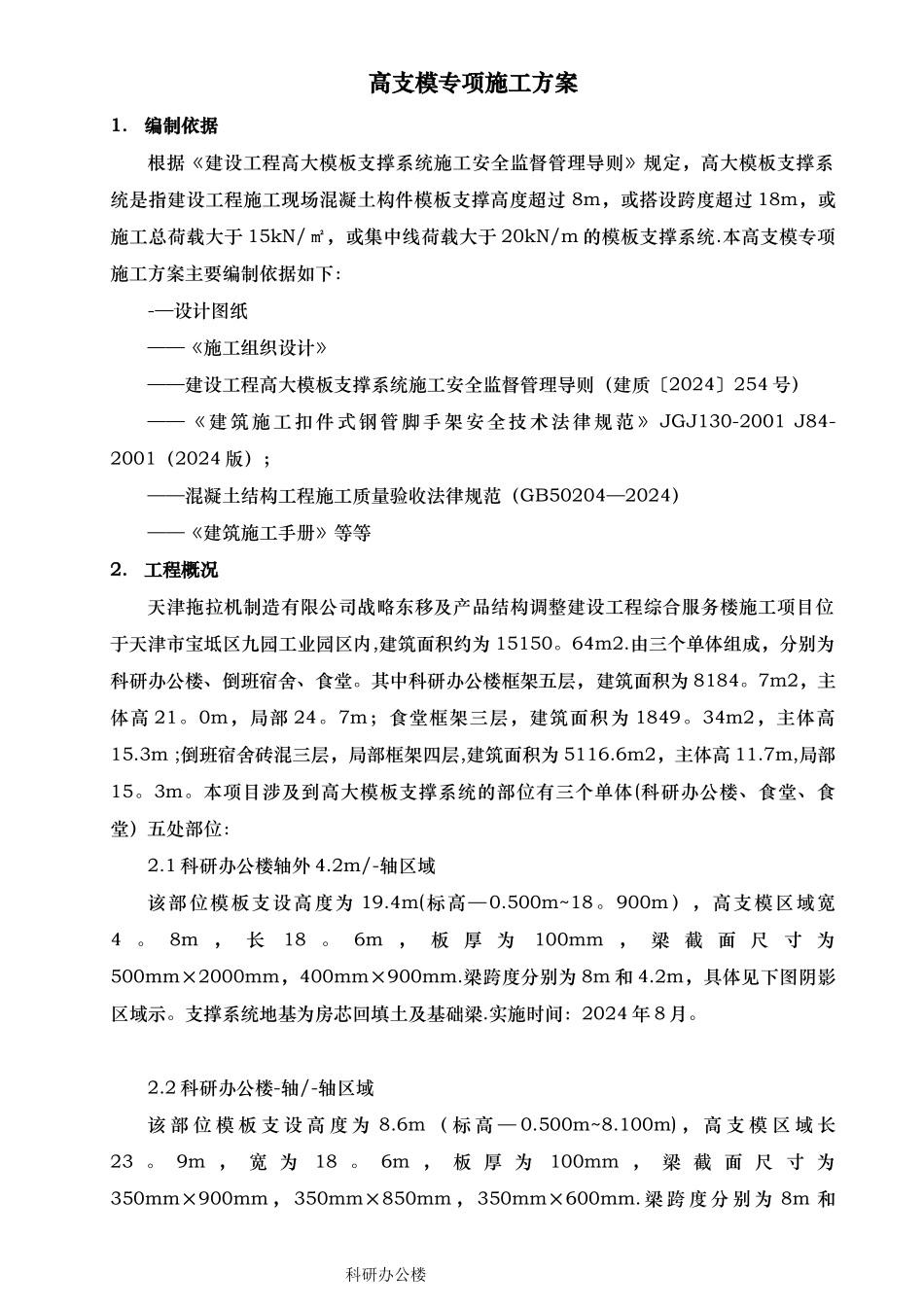

高支模(高大模板)专项施工方案_第1页
1/16

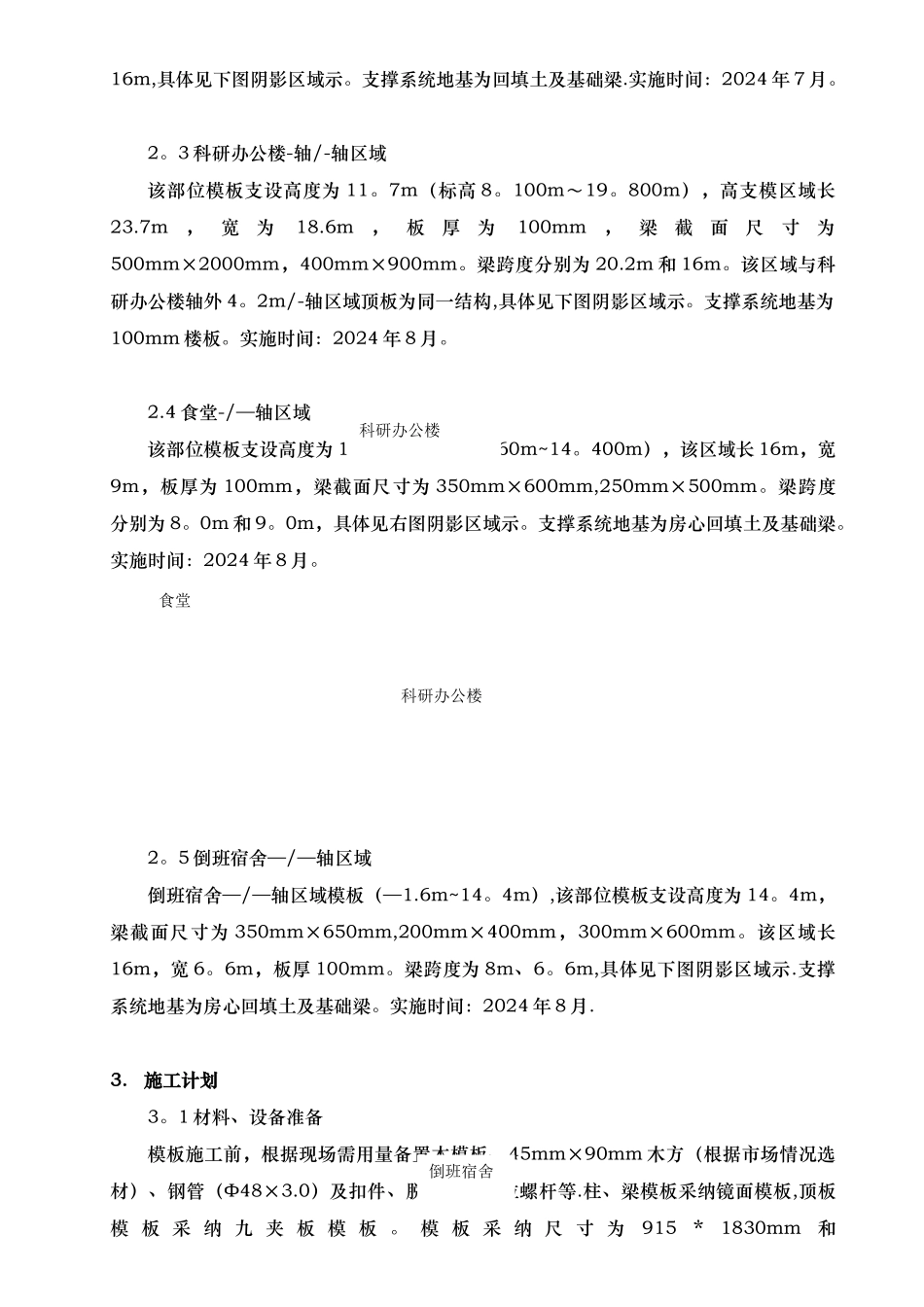

高支模(高大模板)专项施工方案_第2页
2/16

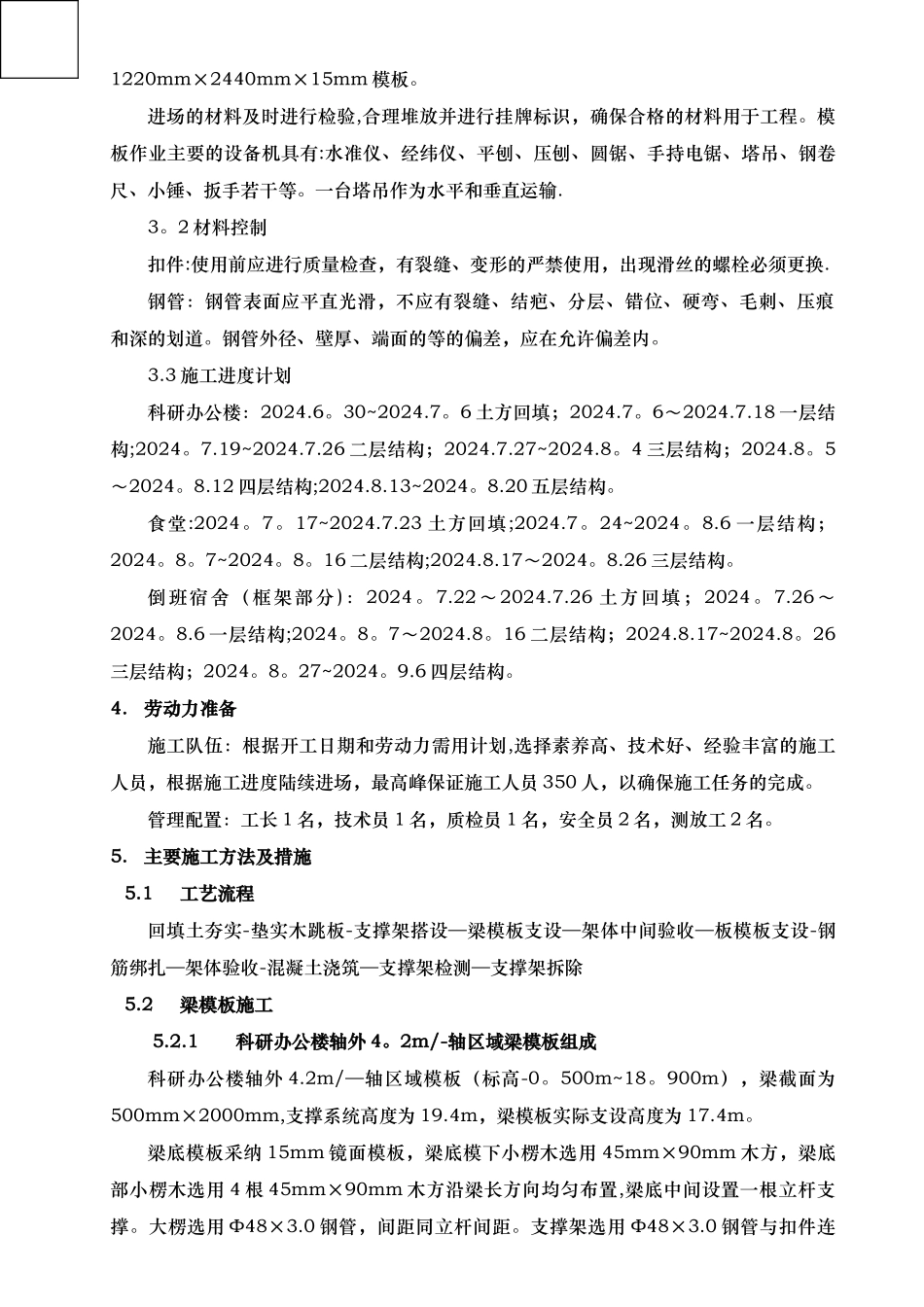

高支模(高大模板)专项施工方案_第3页
3/16
高支模专项施工方案1.编制依据根据《建设工程高大模板支撑系统施工安全监督管理导则》规定,高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过 8m,或搭设跨度超过 18m,或施工总荷载大于 15kN/㎡,或集中线荷载大于 20kN/m 的模板支撑系统.本高支模专项施工方案主要编制依据如下:-—设计图纸——《施工组织设计》——建设工程高大模板支撑系统施工安全监督管理导则(建质〔2024〕254 号)—— 《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-2001 J84-2001(2024 版);——混凝土结构工程施工质量验收法律规范(GB50204—2024)——《建筑施工手册》等等2.工程概况天津拖拉机制造有限公司战略东移及产品结构调整建设工程综合服务楼施工项目位于天津市宝坻区九园工业园区内,建筑面积约为 15150。64m2.由三个单体组成,分别为科研办公楼、倒班宿舍、食堂。其中科研办公楼框架五层,建筑面积为 8184。7m2,主体高 21。0m,局部 24。7m;食堂框架三层,建筑面积为 1849。34m2,主体高15.3m ;倒班宿舍砖混三层,局部框架四层,建筑面积为 5116.6m2,主体高 11.7m,局部15。3m。本项目涉及到高大模板支撑系统的部位有三个单体(科研办公楼、食堂、食堂)五处部位:2.1 科研办公楼轴外 4.2m/-轴区域该部位模板支设高度为 19.4m(标高—0.500m~18。900m),高支模区域宽4 。 8m , 长18 。 6m , 板 厚 为100mm , 梁 截 面 尺 寸 为500mm×2000mm,400mm×900mm.梁跨度分别为 8m 和 4.2m,具体见下图阴影区域示。支撑系统地基为房芯回填土及基础梁.实施时间:2024 年 8 月。2.2 科研办公楼-轴/-轴区域该 部 位 模 板 支 设 高 度 为 8.6m ( 标 高 — 0.500m~8.100m) , 高 支 模 区 域 长23 。 9m , 宽 为18 。 6m , 板 厚 为100mm , 梁 截 面 尺 寸 为350mm×900mm , 350mm×850mm , 350mm×600mm. 梁 跨 度 分 别 为 8m 和科研办公楼16m,具体见下图阴影区域示。支撑系统地基为回填土及基础梁.实施时间:2024 年 7 月。2。3 科研办公楼-轴/-轴区域该部位模板支设高度为 11。7m(标高 8。100m~19。800m),高支模区域长23.7m,宽为18.6m,板厚为100mm,梁截面尺寸为500mm×2000mm,400mm×900mm。梁跨度分别为 20.2m 和 16m。该区域与科研办公楼轴外 4。2m/-轴区域顶板为同一结构,具体见下图阴影区域示。支撑系...
