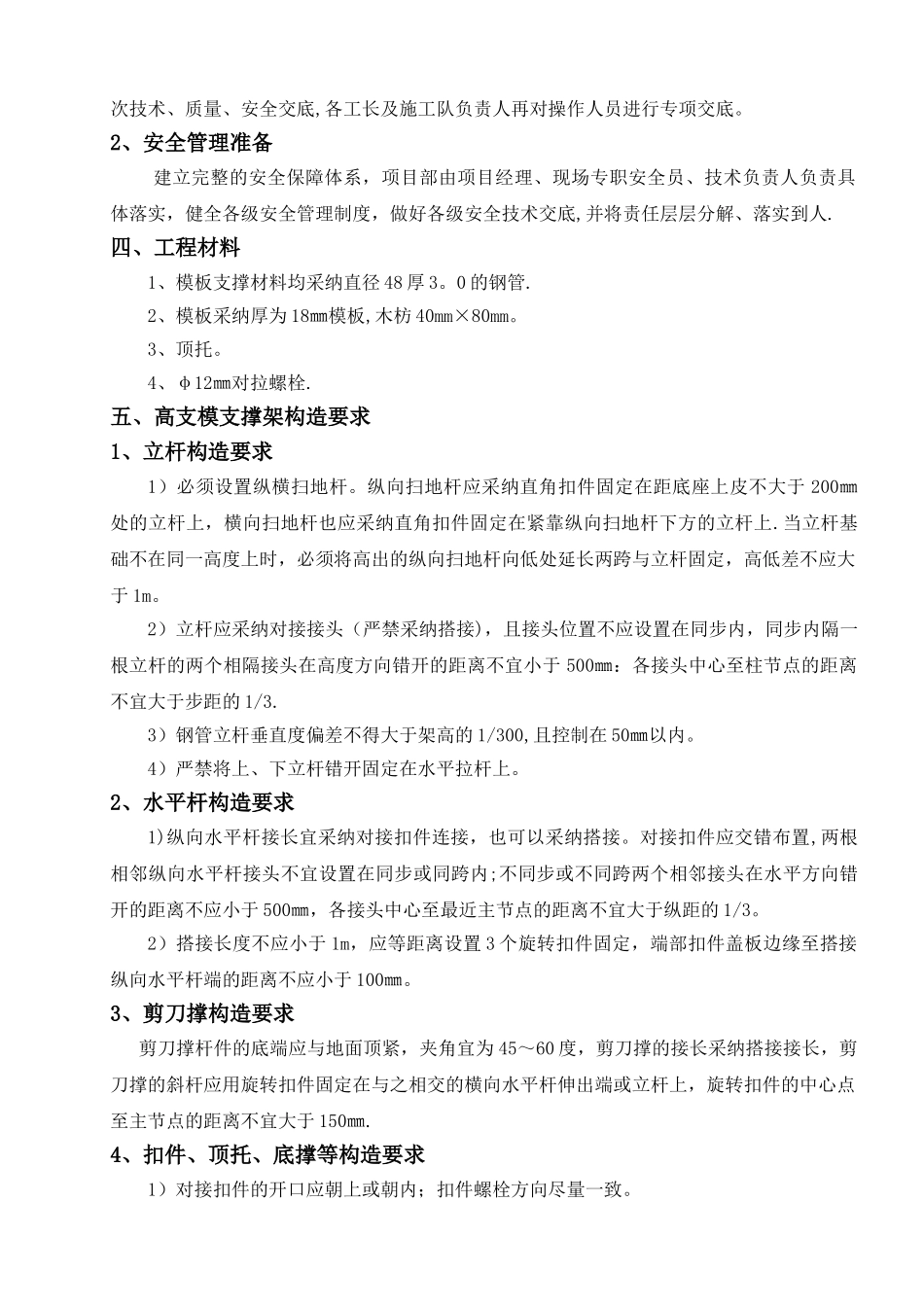

鄂钢新 2#高炉技改工程软/净循环水系统总承包工程循环水泵房工程高支模专项施工方案目 录一、工程概况二、编制依据三、施工准备四、工程材料五、高支模支撑架构造要求六、高大支模架体搭设施工七、梁板模板的支设与拆除八、高支模搭拆保证措施高支模专项施工方案一、工程概况循环水泵房为钢筋混凝土框架结构,现一层内的地面为自然粘性土,高程为— 1.2m,屋面梁 WKL3、4(450×1700)顶面标高为 10.5m,跨度为 14 米,板厚为 120㎜,梁支撑高度达10 米,砼强度等级为 C25,因楼层较高且屋面梁高度达 1700㎜,所以模板支撑均采纳钢管扣件式的满堂支撑体系。二、编制依据1、循环水泵房设计施工图;2、建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-2001(2024 版);3、建筑施工模板安全技术法律规范 JGJ162—2024。4、混凝土结构工程施工及验收法律规范 GB50204三、施工准备1、技术管理准备1)在施工前熟悉图纸及相关法律规范。2)复核中心轴线位置。3)施工前由技术部门组织各相关专业的工长、质检以及施工队伍的主要负责人进行一次技术、质量、安全交底,各工长及施工队负责人再对操作人员进行专项交底。2、安全管理准备建立完整的安全保障体系,项目部由项目经理、现场专职安全员、技术负责人负责具体落实,健全各级安全管理制度,做好各级安全技术交底,并将责任层层分解、落实到人.四、工程材料1、模板支撑材料均采纳直径 48 厚 3。0 的钢管.2、模板采纳厚为 18㎜模板,木枋 40mm×80mm。3、顶托。4、φ12㎜对拉螺栓.五、高支模支撑架构造要求1、立杆构造要求1)必须设置纵横扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于 200㎜处的立杆上,横向扫地杆也应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上.当立杆基础不在同一高度上时,必须将高出的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于 1m。2)立杆应采纳对接接头(严禁采纳搭接),且接头位置不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500㎜:各接头中心至柱节点的距离不宜大于步距的 1/3.3)钢管立杆垂直度偏差不得大于架高的 1/300,且控制在 50㎜以内。4)严禁将上、下立杆错开固定在水平拉杆上。2、水平杆构造要求1)纵向水平杆接长宜采纳对接扣件连接,也可以采纳搭接。对接扣件应交错布置,两根相邻纵向水平杆接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小...
