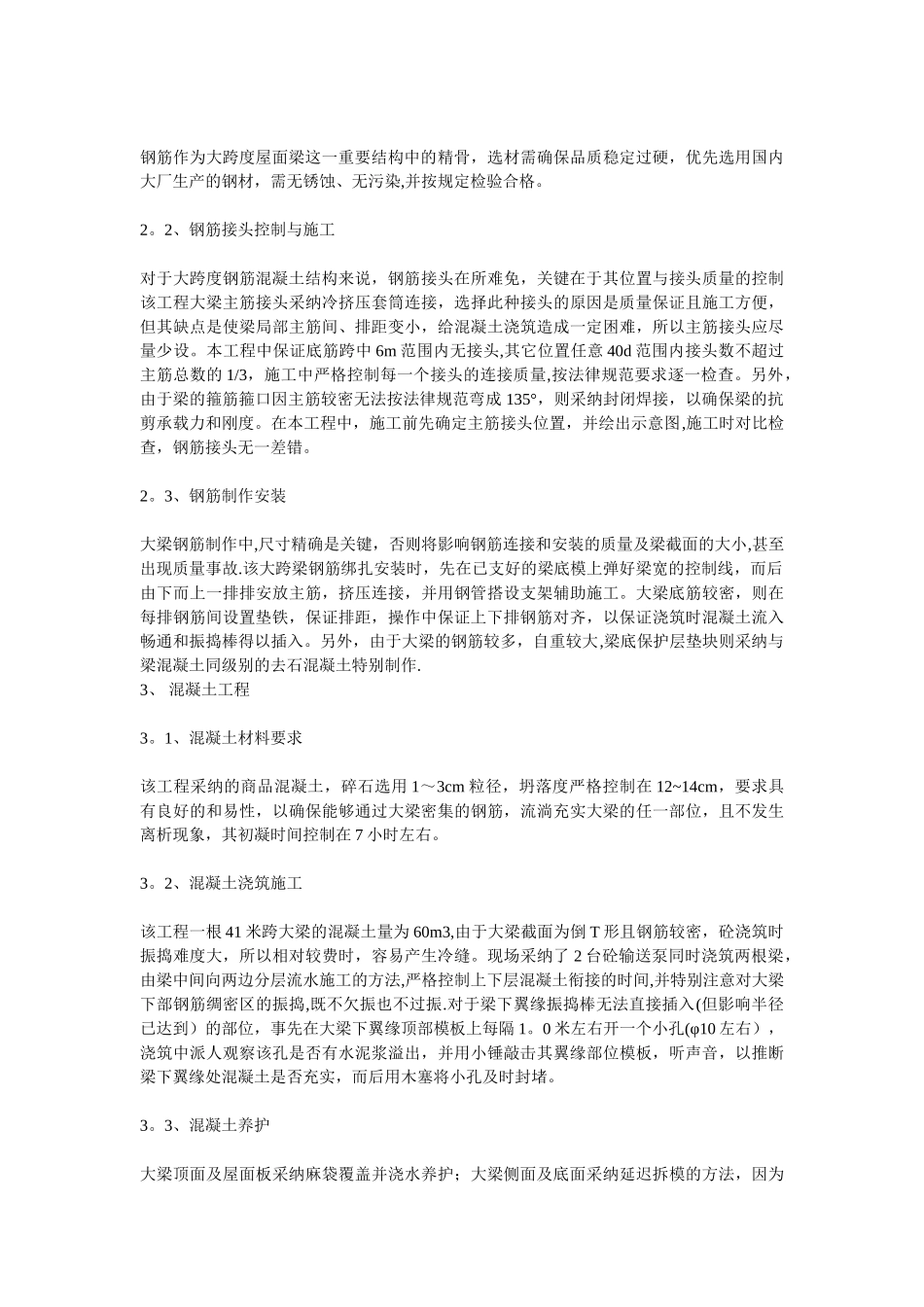

高支模、大跨度梁的施工深圳万科建筑讨论中心,就是这样一座综合建筑。该建筑设计采纳了 14 根大跨度普通钢筋混凝土结构梁与屋面板一起构成一大跨屋盖.其中,6 根梁净跨 41m(总长 43。3m)、梁高2.8m,梁下净空 13m,另外 8 根梁净跨 27m(总长 29.3m)、梁高 1.6m,梁下净空 14.2m. 在设计考虑并允许的作用效应下,大跨度屋面梁的施工质量成为了该建筑结构可靠性的关键.而模板支撑、钢筋、砼作为钢筋混凝土结构施工中三大分项,都举足轻重,挠度和裂缝更是检验大跨梁施工质量的重要指标。以下就从这几个方面介绍该工程大跨度屋面梁施工的一些方法和要点。 1、 模板支撑系统 1。1、 支撑系统 对于高支模大跨度的非预应力混凝土结构施工来说,支撑是一关键。该工程使用钢管排架作为大跨结构的施工支撑,由于施工组织的要求,屋面结构施工时,其下还为自然地面和回填土地基,因此,保证支撑系统不下沉显得犹为重要,所以,对地基的处理成了必要。施工中,我们首先对地面原土和回填土进行碾压、夯实,进行环刀取样检测 ,要求密实度λ0≥95%;然后在整个排架范围内的地基上满铺 150~200 厚的碎石+1∶4 水泥石屑垫层,振动碾压密实。为保证钢管排架均匀地把力传到地基上,排架下部设两道地垅,下层地垅横向设置,与梁垂直,以两根 50×100 硬质木枋平铺,要求木枋两端至少宽出大梁主要受力支撑范围 300,上层地垅采纳 14a 槽钢口向上纵向铺设。上下层地垅的间距均根据计算出的排架立杆纵横间距而定,要求每根立杆均设于纵横向地垅交叉处。排架立杆的纵横间距及水平横杆的步距计算时,考虑屋面梁、屋面板、排架自重及屋面施工荷载等,主要验算立杆的稳定承载力及地基的最大荷载;同时,为保证排架系统的整体稳定性,设置间距 5 米以内的竖向及水平向剪刀撑;最后,为防止下雨或其它施工用水浸泡地基,保证排架地基高于周围地面,并设通畅的排水沟,确保施工过程中排架下无积水。 1.2、 模板 大跨梁模板设计分底模与侧模分别考虑.钢管排架顶部采纳钢管行栊,木枋搁栅,上铺胶合板形成大梁底模;大梁侧模面板则采纳 18mm 进口木胶合板,内楞(竖向)用 50×100 木枋,外楞(水平向)用双 φ48 脚手钢管,对拉螺栓选用 φ12Q235 钢制作.设计时,根据底模胶合板、搁栅木枋的承载力及刚度确定搁栅木枋及行栊钢管的间距,而钢管行栊验算时,除考虑其抗弯、抗剪承载力外,应特别注意验算其下部节点扣件的抗滑承载力。经计算本工程需采...
