高支模专项施工方案

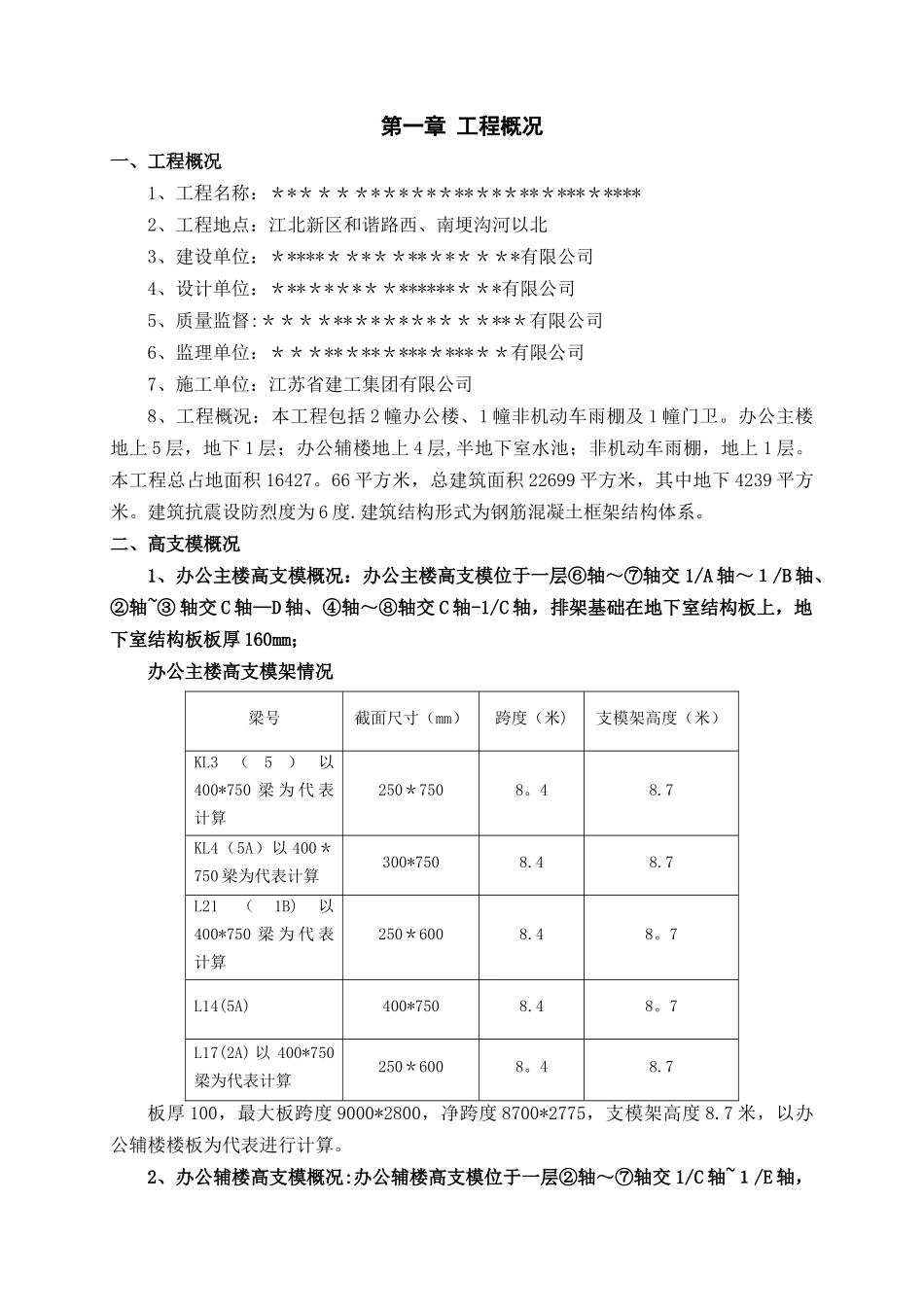

高支模专项施工方案_第1页
1/62
高支模专项施工方案_第2页
2/62
高支模专项施工方案_第3页
3/62
第一章 工程概况一、工程概况1、工程名称:****************************2、工程地点:江北新区和谐路西、南埂沟河以北3、建设单位:******************有限公司4、设计单位:******************有限公司5、质量监督:******************有限公司6、监理单位:******************有限公司7、施工单位:江苏省建工集团有限公司8、工程概况:本工程包括 2 幢办公楼、1 幢非机动车雨棚及 1 幢门卫。办公主楼地上 5 层,地下 1 层;办公辅楼地上 4 层,半地下室水池;非机动车雨棚,地上 1 层。本工程总占地面积 16427。66 平方米,总建筑面积 22699 平方米,其中地下 4239 平方米。建筑抗震设防烈度为 6 度.建筑结构形式为钢筋混凝土框架结构体系。二、高支模概况1、办公主楼高支模概况:办公主楼高支模位于一层⑥轴~⑦轴交 1/A 轴~1/B 轴、②轴~③ 轴交 C 轴—D 轴、④轴~⑧轴交 C 轴-1/C 轴,排架基础在地下室结构板上,地下室结构板板厚 160mm;办公主楼高支模架情况梁号截面尺寸(mm)跨度(米)支模架高度(米)KL3(5)以400*750 梁 为 代 表计算250*7508。48.7KL4(5A)以 400*750 梁为代表计算300*7508.48.7L21(1B)以400*750 梁 为 代 表计算250*6008.48。7L14(5A)400*7508.48。7L17(2A) 以 400*750梁为代表计算250*6008。48.7板厚 100,最大板跨度 9000*2800,净跨度 8700*2775,支模架高度 8.7 米,以办公辅楼楼板为代表进行计算。2、办公辅楼高支模概况:办公辅楼高支模位于一层②轴~⑦轴交 1/C 轴~1/E 轴,排架基础采纳素土夯实,浇 150 厚 C25 混凝土.办公辅楼高支模架情况梁(柱)号截面尺寸(mm)(高度)跨度(米)支模架高度(米)KL10(2A)以 400*750 梁为代表计算300*60099.05L13(2)以 400*750梁为代表计算250*60099.05KL6(7B)以400*750 梁为代表计算300*75099。05KL5(7B)以 400*750梁为代表计算300*65099。05KZ19600*6009.05KZ22600*6009.05KZ23 以 9。05 米高600×600 柱为代表计算600*6004.2KZ24 以 9。05 米高600×600 柱为代表计算600*6004。2KZ25 以 9。05 米高600×600 柱为代表计算600*6004.2节点一(以节点二为代表计算)200*145899.05节点二500*155099。05板厚 100,最大板跨度 9000*2800,净跨度 8700*2775,支模架高度 9。05 米.3、高支模排架支撑基础概况采纳满...
