高支模工程专项施工方案

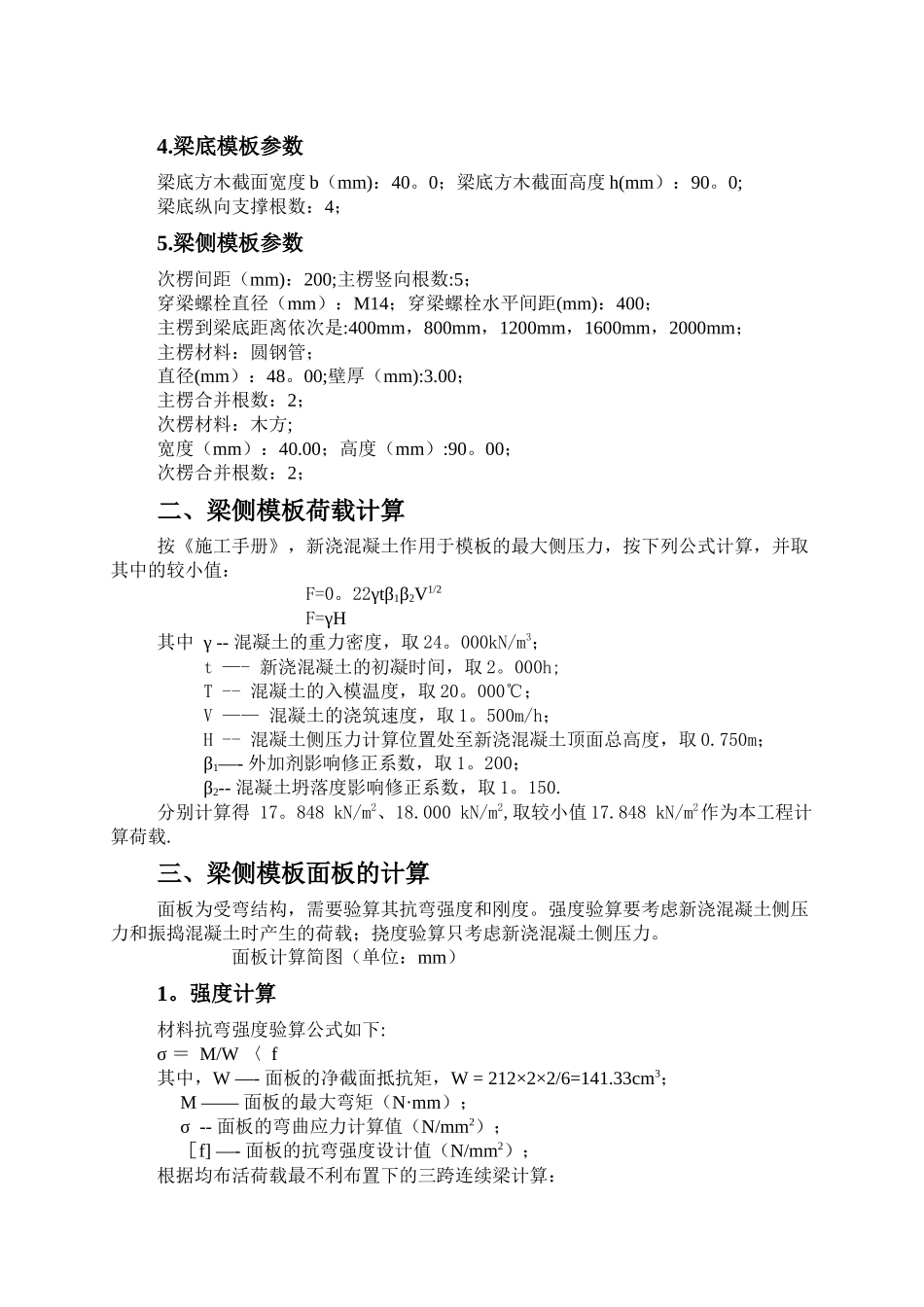

梁模板（扣件钢管架)计算书（梁截面：400mm×2300mm)高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024)、《混凝土结构设计法律规范》GB50010—2024、《建筑结构荷载法律规范》（GB 50009-2024)、《钢结构设计法律规范》（GB 50017—2024）等法律规范编制。因本工程梁支架高度大于 4 米,根据有关文献建议,假如仅按法律规范计算,架体安全性仍不能得到完全保证.为此计算中还参考了《施工技术》2024（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。梁段：1A 地库梁 KL—48a。一、参数信息1.模板支撑及构造参数梁截面宽度 B(m)：0.40;梁截面高度 D（m）：2。30；混凝土板厚度(mm):180。00；立杆沿梁跨度方向间距 La（m）：0.45；立杆上端伸出至模板支撑点长度 a(m)：0.10；立杆步距 h（m）：0.90;板底承重立杆横向间距或排距 Lb(m)：0。45;梁支撑架搭设高度 H（m）:6.10；梁两侧立杆间距(m)：1.40；承重架支撑形式:梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：2；采纳的钢管类型为 Φ48×3；立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：1.00；2。荷载参数新浇混凝土重力密度(kN/m3）：24.00；模板自重（kN/m2）：0。30;钢筋自重（kN/m3）：1.50；施工均布荷载标准值（kN/m2):2.0;新浇混凝土侧压力标准值(kN/m2）：17。8；振捣混凝土对梁底模板荷载(kN/m2）：2.0；振捣混凝土对梁侧模板荷载(kN/m2):4。0;3.材料参数木材品种:柏木；木材弹性模量 E（N/mm2）：9000.0；木材抗压强度设计值 fc(N/mm)：16。0；木材抗弯强度设计值 fm(N/mm2）：17.0；木材抗剪强度设计值 fv(N/mm2）：1.7;面板材质：胶合面板；面板厚度（mm):20。00；面板弹性模量 E(N/mm2)：6000。0；面板抗弯强度设计值 fm(N/mm2）：13.0；4.梁底模板参数梁底方木截面宽度 b（mm)：40。0；梁底方木截面高度 h(mm）：90。0;梁底纵向支撑根数：4；5.梁侧模板参数次楞间距（mm)：200;主楞竖向根数:5；穿梁螺栓直径（mm）：M14；穿梁螺栓水平间距(mm)：400；主楞到梁底距离依次是:400mm，800mm，1200mm，1600mm，2000mm；主楞材料：圆钢管；直径(mm）：48。00;壁厚（mm):3.00；主楞合并根数：2；次楞材料：木方;宽度（mm）：40.00；高度（mm）:90。00；次楞合并根数：2；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值...
