高支模施工专项方案(修改前)

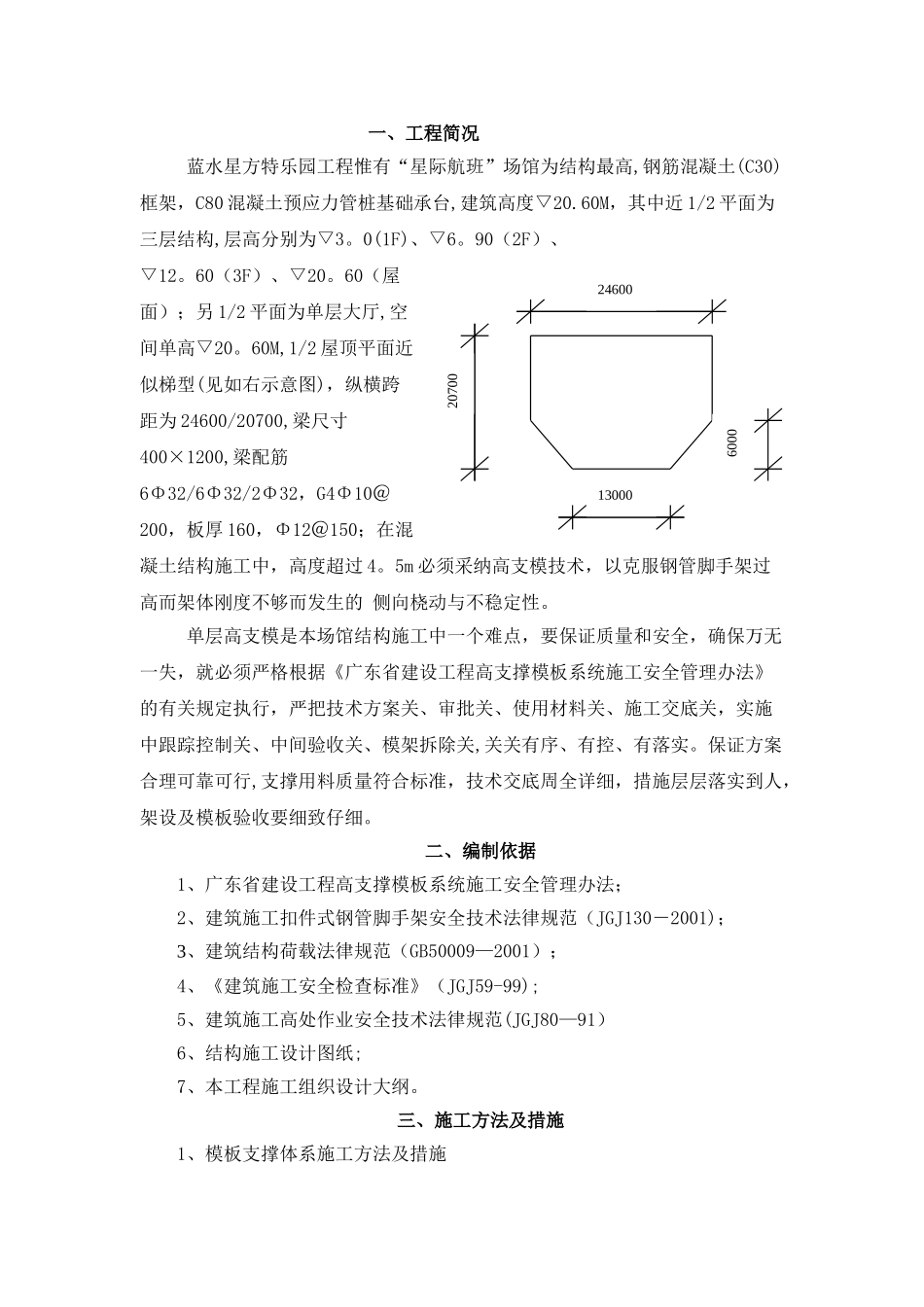

高支模施工专项方案(修改前)_第1页
1/13

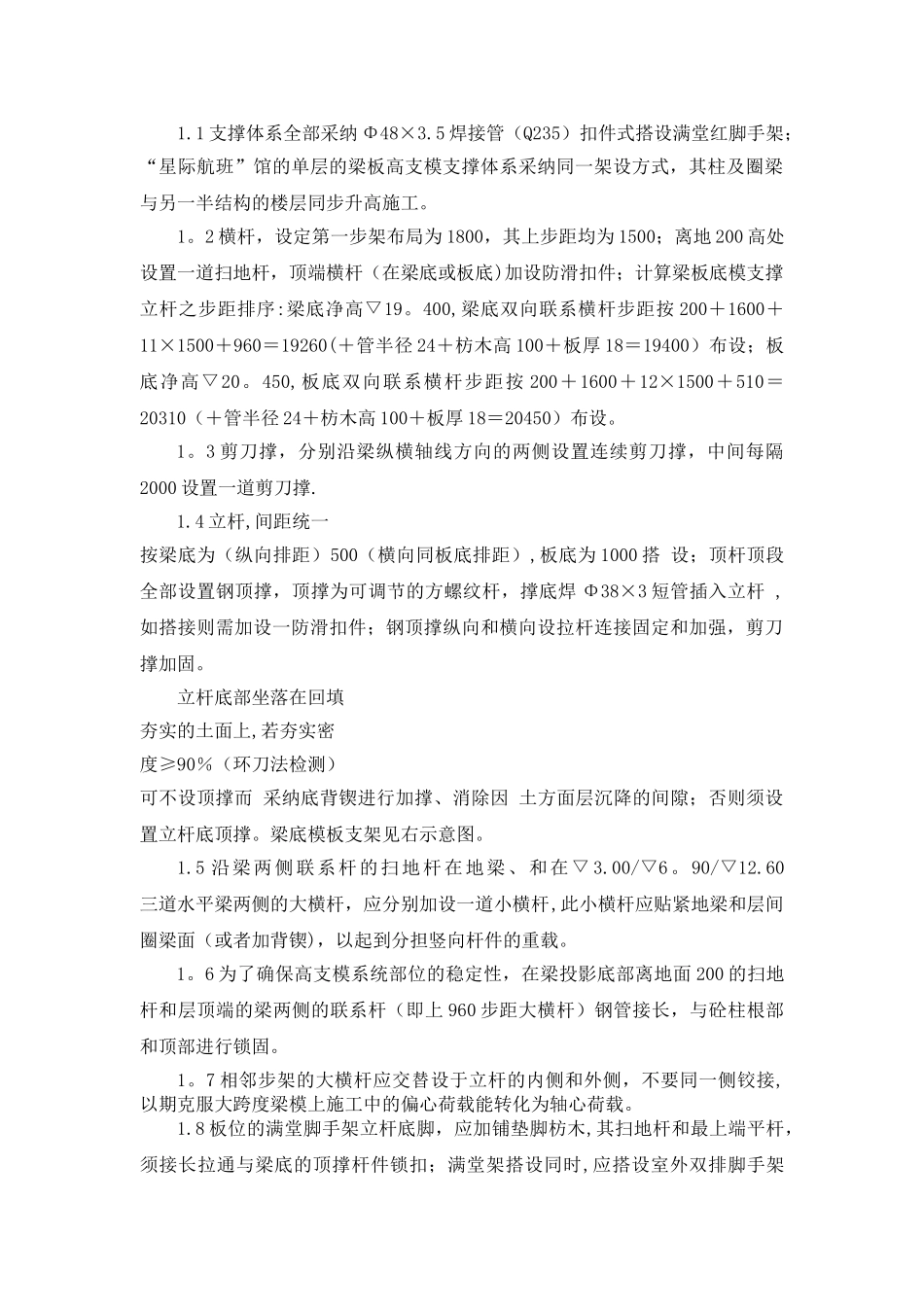

高支模施工专项方案(修改前)_第2页
2/13

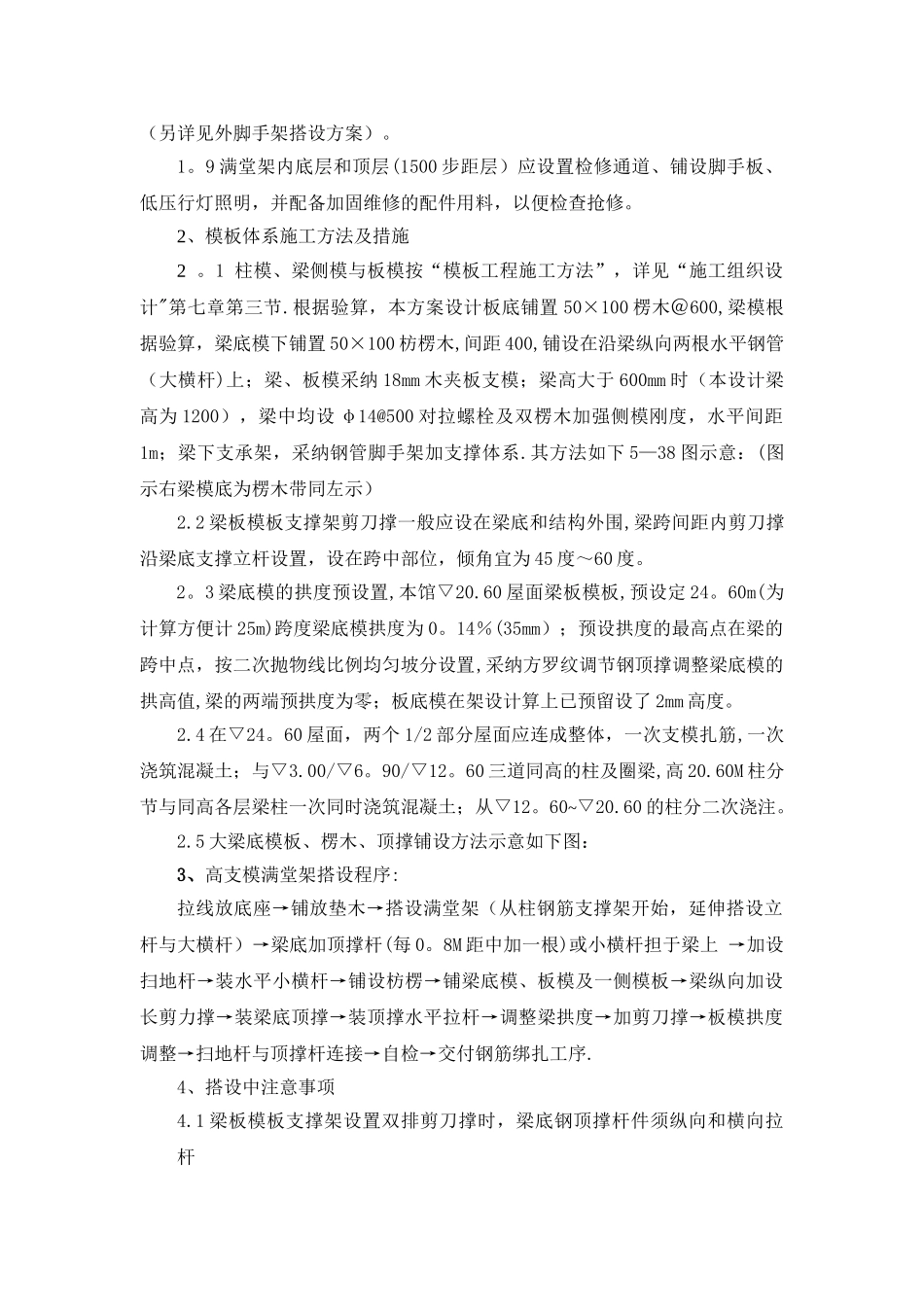

高支模施工专项方案(修改前)_第3页
3/13
2460013000207006000一、工程简况蓝水星方特乐园工程惟有“星际航班”场馆为结构最高,钢筋混凝土(C30)框架,C80 混凝土预应力管桩基础承台,建筑高度▽20.60M,其中近 1/2 平面为三层结构,层高分别为▽3。0(1F)、▽6。90(2F)、 ▽12。60(3F)、▽20。60(屋面);另 1/2 平面为单层大厅,空间单高▽20。60M,1/2 屋顶平面近似梯型(见如右示意图),纵横跨距为 24600/20700,梁尺寸400×1200,梁配筋6Φ32/6Φ32/2Φ32,G4Φ10@200,板厚 160,Φ12@150;在混凝土结构施工中,高度超过 4。5m 必须采纳高支模技术,以克服钢管脚手架过高而架体刚度不够而发生的 侧向桡动与不稳定性。单层高支模是本场馆结构施工中一个难点,要保证质量和安全,确保万无一失,就必须严格根据《广东省建设工程高支撑模板系统施工安全管理办法》的有关规定执行,严把技术方案关、审批关、使用材料关、施工交底关,实施中跟踪控制关、中间验收关、模架拆除关,关关有序、有控、有落实。保证方案合理可靠可行,支撑用料质量符合标准,技术交底周全详细,措施层层落实到人,架设及模板验收要细致仔细。二、编制依据1、广东省建设工程高支撑模板系统施工安全管理办法; 2、建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130-2001);3、建筑结构荷载法律规范(GB50009—2001);4、《建筑施工安全检查标准》(JGJ59-99);5、建筑施工高处作业安全技术法律规范(JGJ80—91)6、结构施工设计图纸;7、本工程施工组织设计大纲。三、施工方法及措施1、模板支撑体系施工方法及措施1.1 支撑体系全部采纳 Φ48×3.5 焊接管(Q235)扣件式搭设满堂红脚手架;“星际航班”馆的单层的梁板高支模支撑体系采纳同一架设方式,其柱及圈梁与另一半结构的楼层同步升高施工。1。2 横杆,设定第一步架布局为 1800,其上步距均为 1500;离地 200 高处设置一道扫地杆,顶端横杆(在梁底或板底)加设防滑扣件;计算梁板底模支撑立杆之步距排序:梁底净高▽19。400,梁底双向联系横杆步距按 200+1600+11×1500+960=19260(+管半径 24+枋木高 100+板厚 18=19400)布设;板底净高▽20。450,板底双向联系横杆步距按 200+1600+12×1500+510=20310(+管半径 24+枋木高 100+板厚 18=20450)布设。1。3 剪刀撑,分别沿梁纵横轴线方向的两侧设置连续剪刀撑,中间每隔2000 设置一道剪刀撑.1.4 立杆,间距统一按梁底为(纵向排距)500(横向同板底排距),板底为 1000...
