高支模施工专项方案-文档

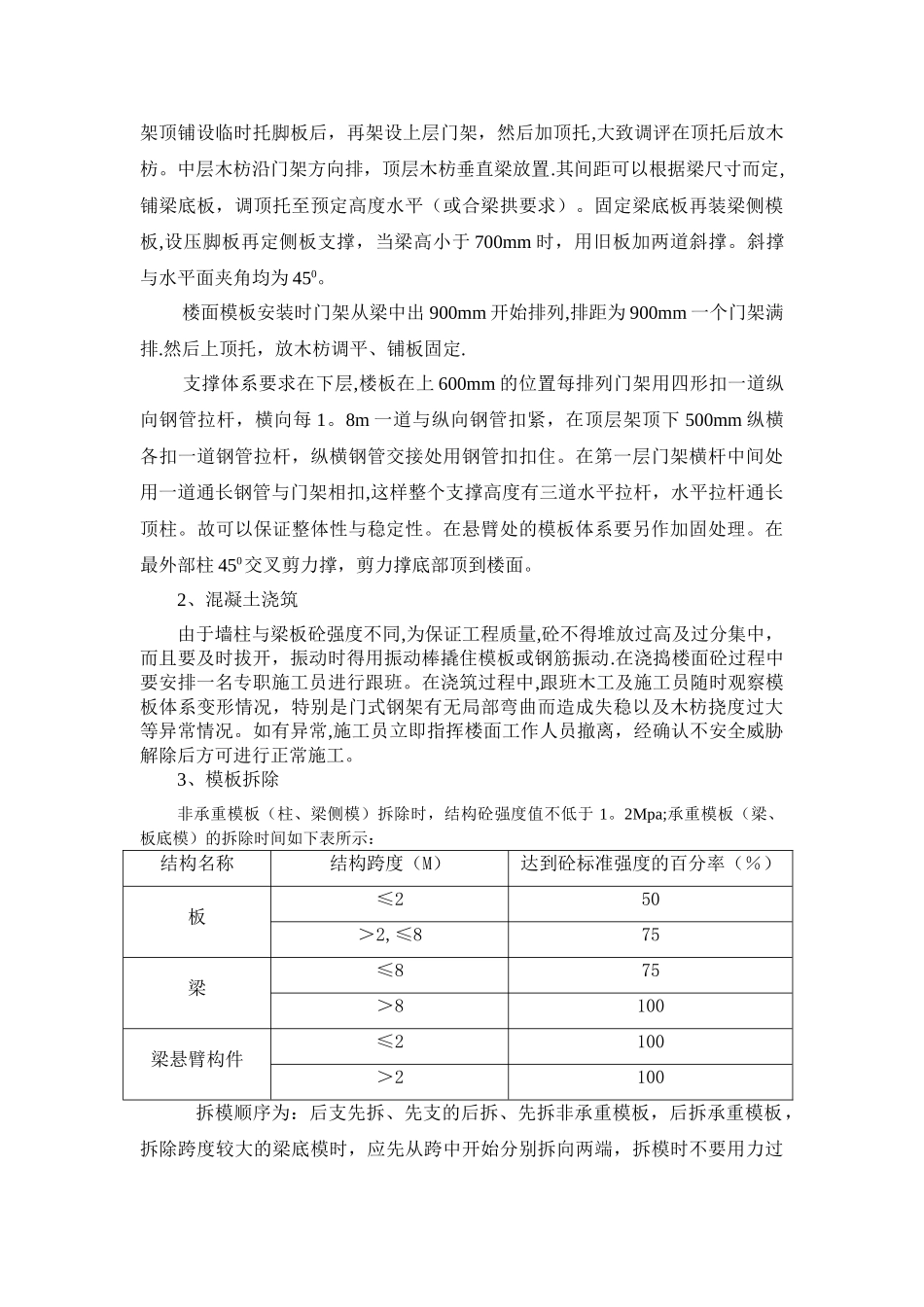

目 录第一章、编制说明及编制依据第二章、工程概况 第三章、模板体系设计第四章、施工方法第五章、安全措施第六章、计算书第一章、编制说明及编制依据1、编制说明根据本工程设计施工图中厂房首层层高为 5m，二层标准层 4.5m。按广东省建委粤建监字【1998】28 号文规定，楼层高度≥4500mm 的模板安装、支撑属高支模施工，所以本工程首层模板安装施工时，须按有关文件及施工法律规范要求进行施工，在本方案主要概述为模板支撑体系,施工时须确保模板体系的刚度、稳定性.2、编制依据1)建施、结施设计图纸；2）施工合同；3）粤建监字【1998】28 号文；4)建筑施工门式钢管脚手架安全技术法律规范 JGJ128-2000、J43-2000；5）门式钢支顶架技术参数资料。第二章、工程概况本工程位于中山市板芙镇金钟村，是一栋地面以上 2 层框架结构的工业厂房，分 I、II、III、IV 四个等量分区。其中首层为 5 米高,二层为 4.5 米,属高支模板,建筑面积 8953.9m2，楼板厚度 100mm（J～P/4～5 是 130 mm）,最大跨度 9。8 m，最大梁截面 300×1000,框架结构,砼标号：柱、梁板 C25。第三章、模板体系设计1、本工程支撑采纳MF1219门式钢管脚手架支撑模板，门架高度为1930 mm，另有900 mm高的调节架，宽度为1220mm，立杆采纳门架立杆采纳42.0×2。5mm钢管，立杆加强杆采纳26。8×2。5mm钢管。门架采纳满堂式搭设。2、本工程模板采纳 18 厚夹板,木枋采纳 80×80×200mm 木枋。3、300×1000 梁支撑方案梁模板采纳一道直径 φ14 对拉螺栓拉结，对拉螺栓计算跨度 600mm。梁侧枋木距离 400mm，梁底枋木距离 400mm，顶托枋木支于门架支顶之上。门架的距离尺寸：每榀门架之间距离 1。2m，门架跨距 2.12m，步距 1。95m。4、100mm 厚楼板支撑方案板底枋木距离 400mm，顶托枋木支于门架支顶之上。门架的距离尺寸:每榀门架之间距离 0。9m，门架跨距 2.12m，步距 1。95m.5、搭设措施说明门架搭设在混凝土垫层地面，并在架底铺设木枋或木板作垫脚。相邻门式架用剪刀撑和水平加固杆进行竖向拉结，以加强门架的整体刚度。其竖向间距1。2～2.0m，横向间距 0.6~1.2m，且不少于两道.另外梁板受力薄弱处视情况加设单支顶以保证门架系统的牢固及稳定。搭设门架时，调节顶托至梁、板的底模位置所需标高后安装龙骨。龙骨应通线找平后才铺设底模。对于跨度大于 4m 的板和梁,以及悬臂跨度大于 2m 的梁，模板应起拱，起拱高度宜为跨度的 2%.或按设计要...
