高支模施工方案---副本

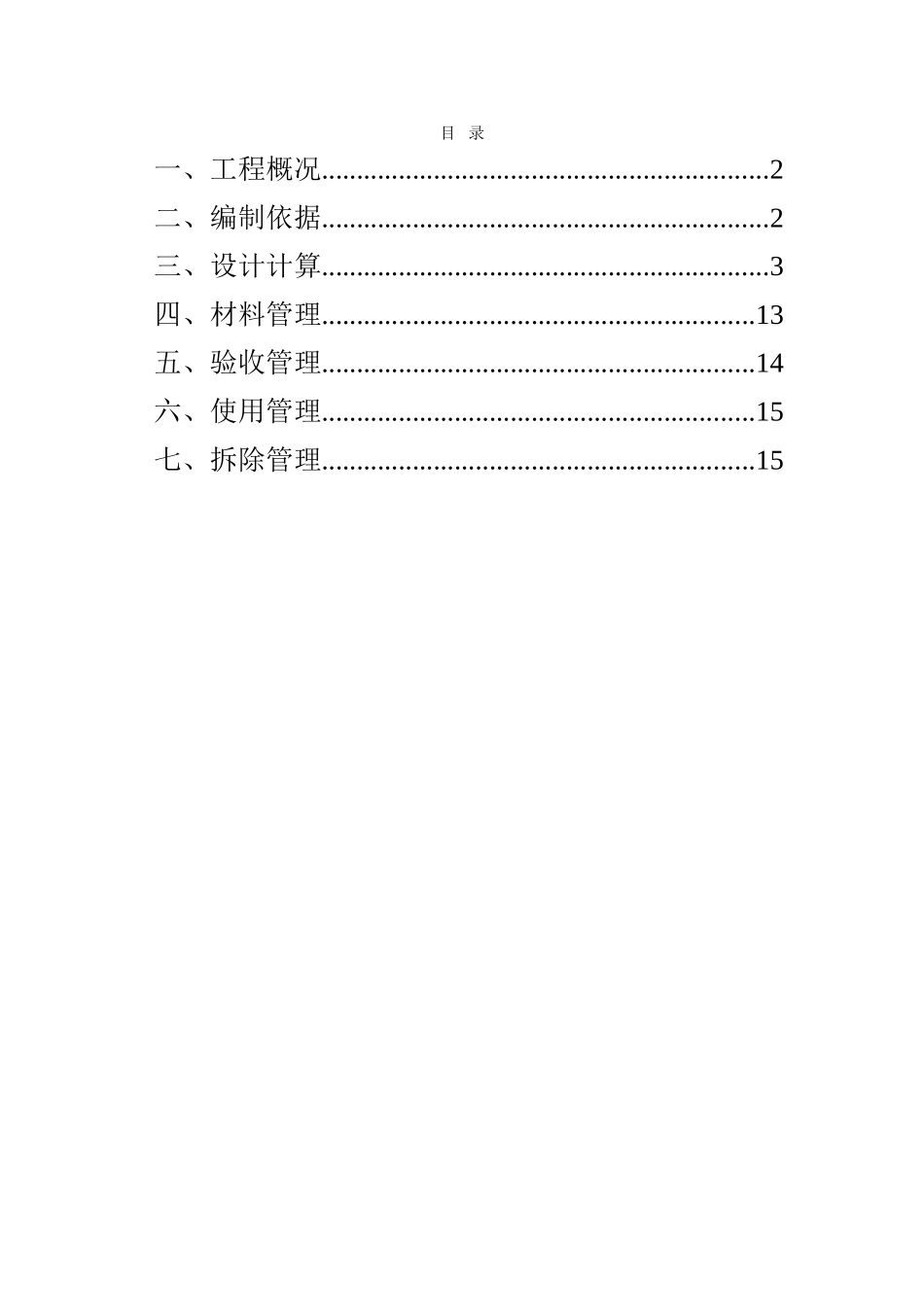

高支模施工方案---副本_第1页
1/17

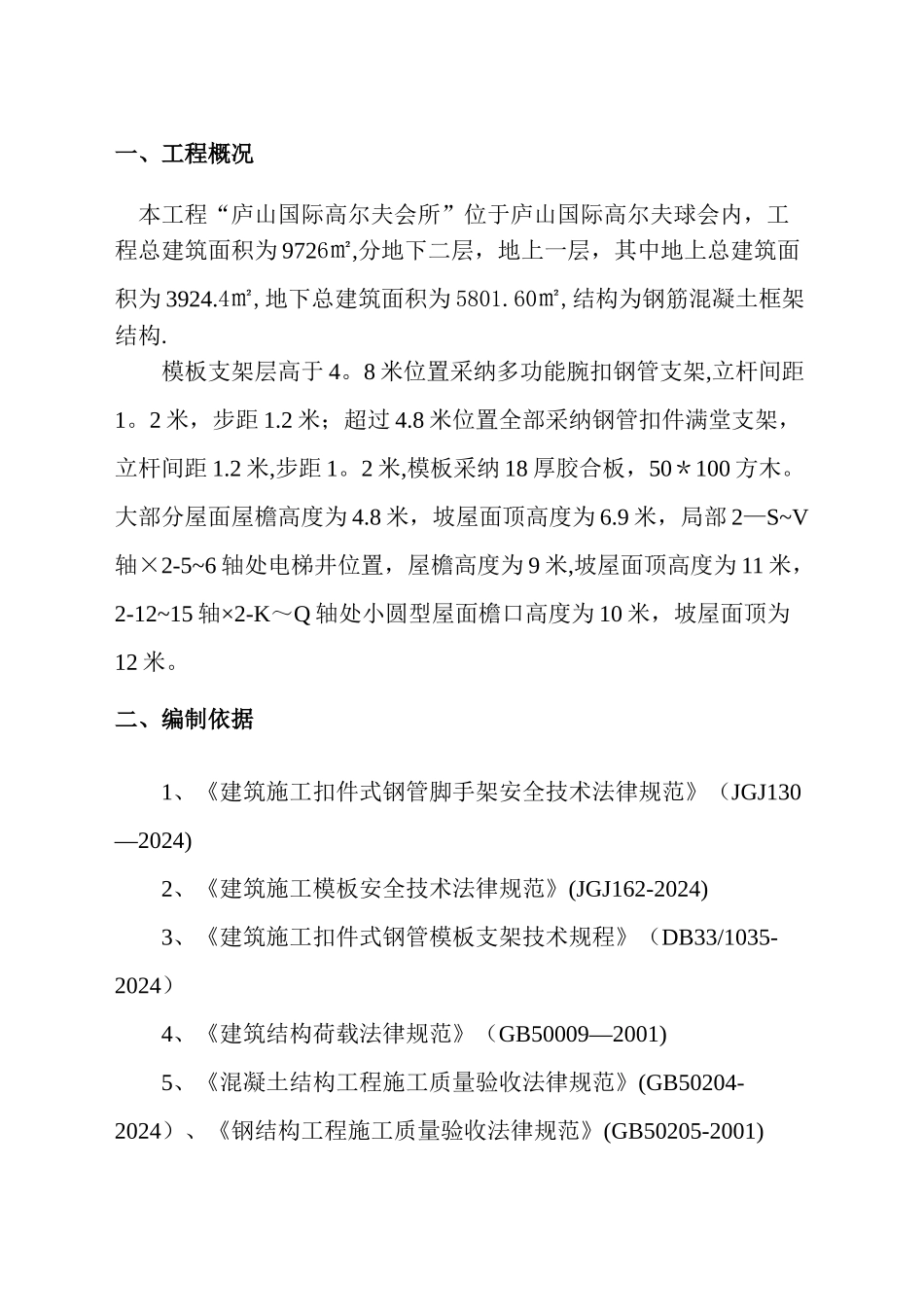

高支模施工方案---副本_第2页
2/17

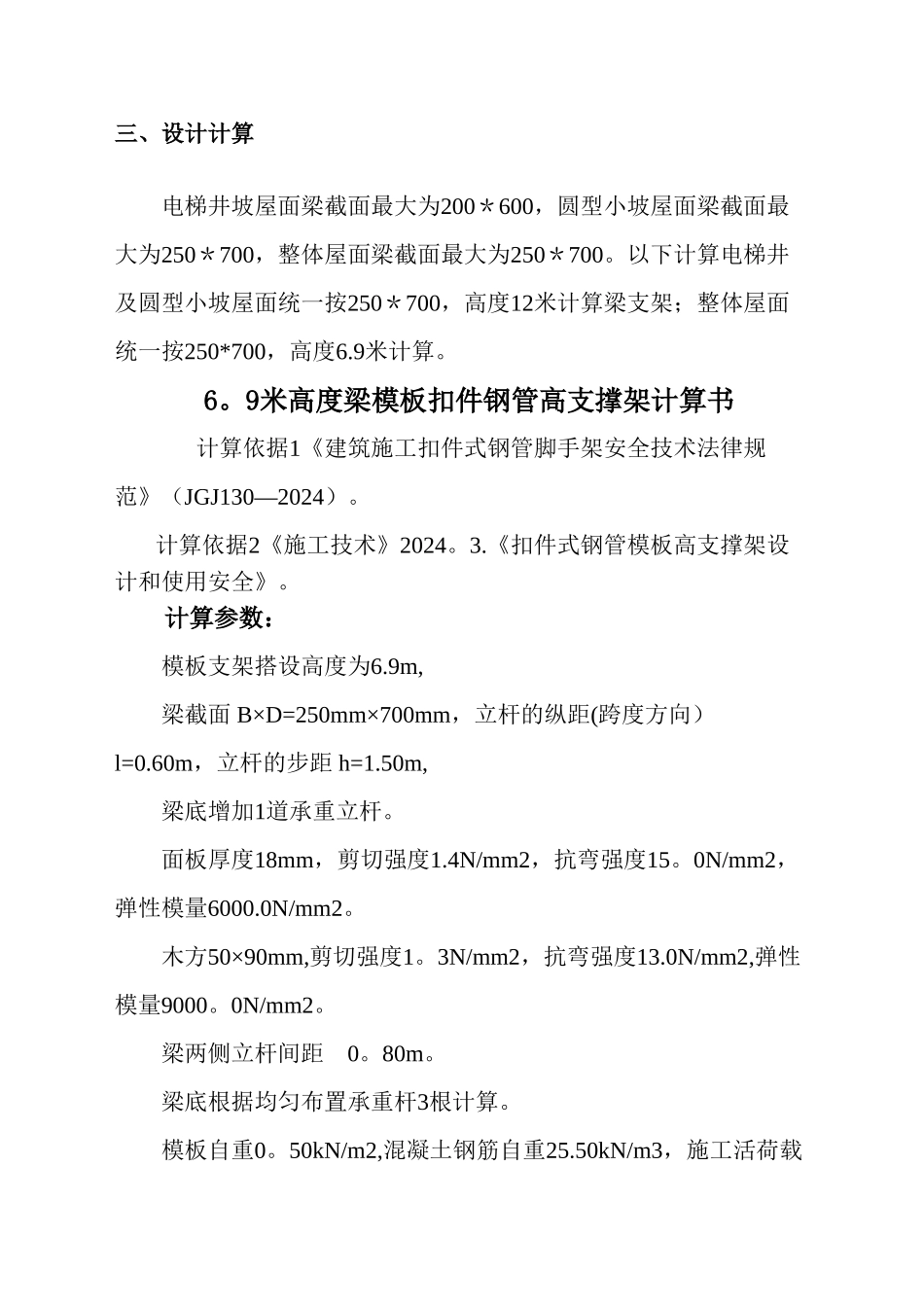

高支模施工方案---副本_第3页
3/17
目 录一、工程概况................................................................2二、编制依据................................................................2三、设计计算................................................................3四、材料管理..............................................................13五、验收管理..............................................................14六、使用管理..............................................................15七、拆除管理..............................................................15一、工程概况 本工程“庐山国际高尔夫会所”位于庐山国际高尔夫球会内,工程总建筑面积为 9726㎡,分地下二层,地上一层,其中地上总建筑面积为 3924.4㎡,地下总建筑面积为 5801.60㎡,结构为钢筋混凝土框架结构.模板支架层高于 4。8 米位置采纳多功能腕扣钢管支架,立杆间距1。2 米,步距 1.2 米;超过 4.8 米位置全部采纳钢管扣件满堂支架,立杆间距 1.2 米,步距 1。2 米,模板采纳 18 厚胶合板,50*100 方木。大部分屋面屋檐高度为 4.8 米,坡屋面顶高度为 6.9 米,局部 2—S~V轴×2-5~6 轴处电梯井位置,屋檐高度为 9 米,坡屋面顶高度为 11 米,2-12~15 轴×2-K~Q 轴处小圆型屋面檐口高度为 10 米,坡屋面顶为12 米。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2024)2、《建筑施工模板安全技术法律规范》(JGJ162-2024)3、《建筑施工扣件式钢管模板支架技术规程》(DB33/1035-2024)4、《建筑结构荷载法律规范》(GB50009—2001)5、《混凝土结构工程施工质量验收法律规范》(GB50204-2024)、《钢结构工程施工质量验收法律规范》(GB50205-2001)三、设计计算电梯井坡屋面梁截面最大为200*600,圆型小坡屋面梁截面最大为250*700,整体屋面梁截面最大为250*700。以下计算电梯井及圆型小坡屋面统一按250*700,高度12米计算梁支架;整体屋面统一按250*700,高度6.9米计算。 6。9米高度梁模板扣件钢管高支撑架计算书计算依据1《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2024)。 计算依据2《施工技术》2024。3.《扣件式钢管模板高支撑架设计和使用安全》。 计算参数: 模板支架搭设高度为6.9m, 梁截面 B×D=250mm×700mm,立杆的纵距(跨度方向) l=0.60m,立杆的步距 h=1.50m, 梁...
