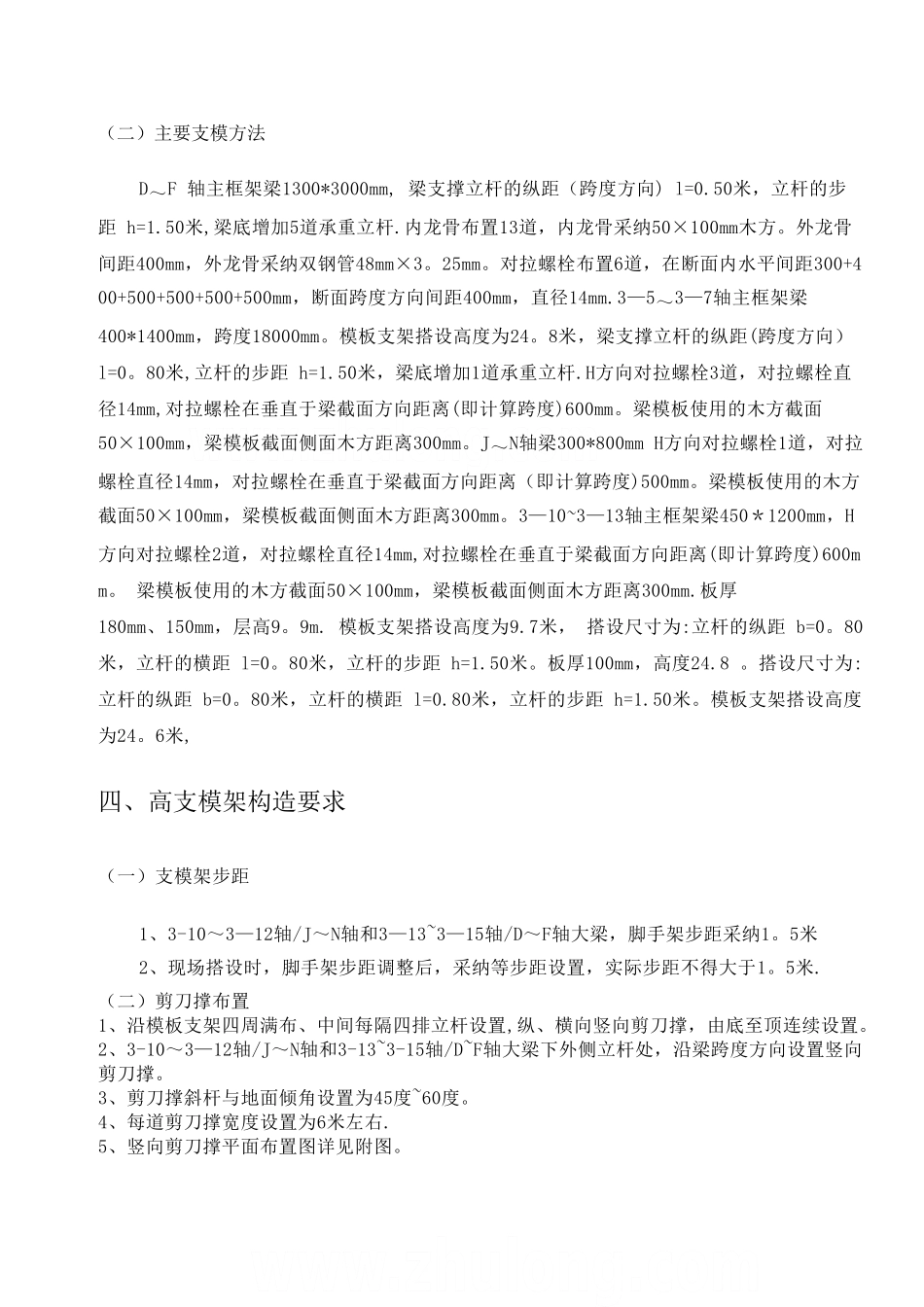

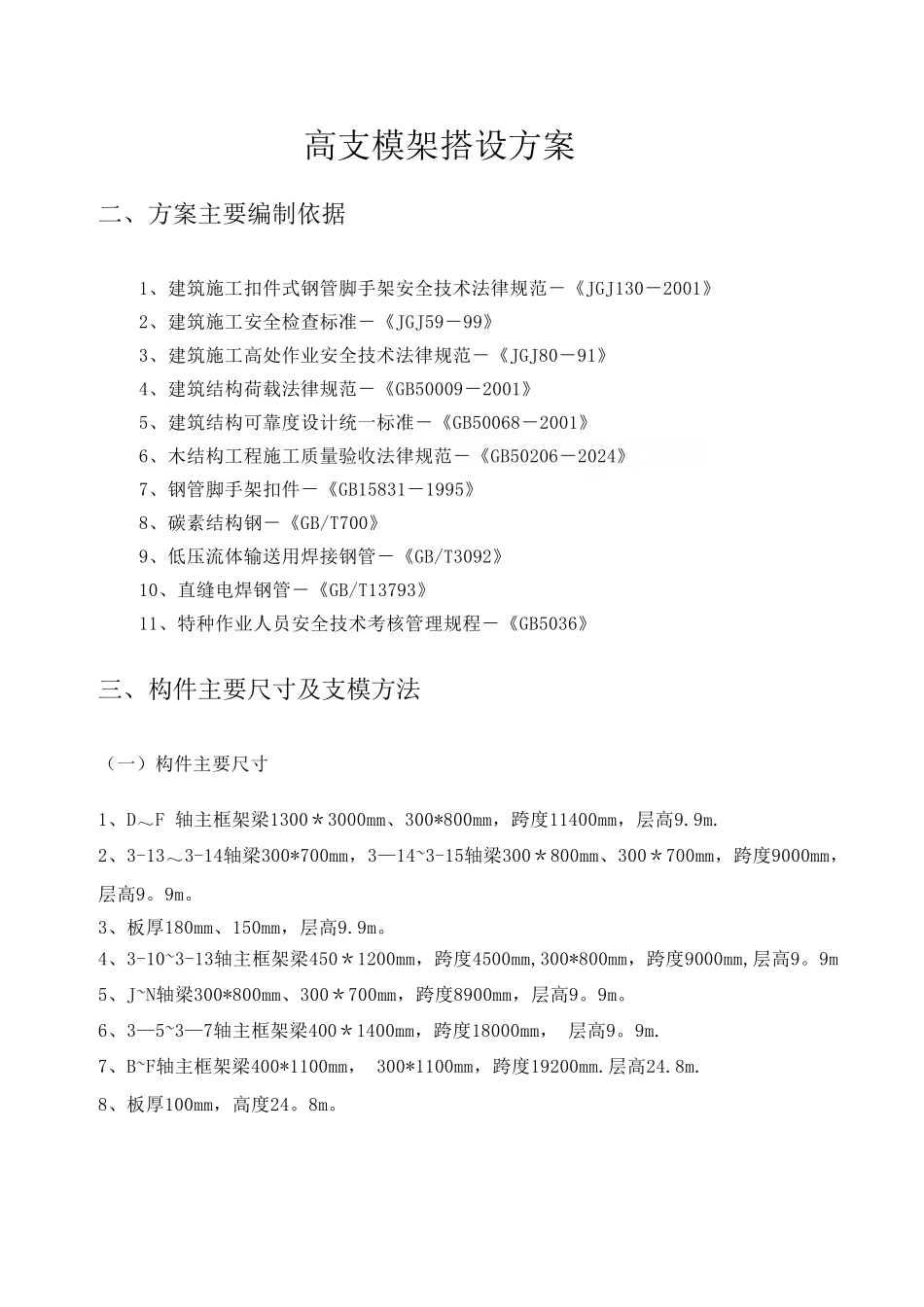

高支模架搭设方案二、方案主要编制依据1、建筑施工扣件式钢管脚手架安全技术法律规范－《JGJ130－2001》2、建筑施工安全检查标准－《JGJ59－99》3、建筑施工高处作业安全技术法律规范－《JGJ80－91》4、建筑结构荷载法律规范－《GB50009－2001》5、建筑结构可靠度设计统一标准－《GB50068－2001》6、木结构工程施工质量验收法律规范－《GB50206－2024》7、钢管脚手架扣件－《GB15831－1995》8、碳素结构钢－《GB/T700》9、低压流体输送用焊接钢管－《GB/T3092》10、直缝电焊钢管－《GB/T13793》11、特种作业人员安全技术考核管理规程－《GB5036》三、构件主要尺寸及支模方法（一）构件主要尺寸1、D～F 轴主框架梁1300＊3000mm、300*800mm，跨度11400mm，层高9.9m.2、3-13～3-14轴梁300*700mm，3—14~3-15轴梁300＊800mm、300＊700mm，跨度9000mm，层高9。9m。3、板厚180mm、150mm，层高9.9m。4、3-10~3-13轴主框架梁450＊1200mm，跨度4500mm,300*800mm，跨度9000mm,层高9。9m5、J~N轴梁300*800mm、300＊700mm，跨度8900mm，层高9。9m。6、3—5~3—7轴主框架梁400＊1400mm，跨度18000mm， 层高9。9m.7、B~F轴主框架梁400*1100mm， 300*1100mm，跨度19200mm.层高24.8m.8、板厚100mm，高度24。8m。（二）主要支模方法D～F 轴主框架梁1300*3000mm, 梁支撑立杆的纵距（跨度方向) l=0.50米，立杆的步距 h=1.50米,梁底增加5道承重立杆.内龙骨布置13道，内龙骨采纳50×100mm木方。外龙骨间距400mm，外龙骨采纳双钢管48mm×3。25mm。对拉螺栓布置6道，在断面内水平间距300+400+500+500+500+500mm，断面跨度方向间距400mm，直径14mm.3—5～3—7轴主框架梁400*1400mm，跨度18000mm。模板支架搭设高度为24。8米，梁支撑立杆的纵距(跨度方向） l=0。80米,立杆的步距 h=1.50米，梁底增加1道承重立杆.H方向对拉螺栓3道，对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离300mm。J～N轴梁300*800mm H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离（即计算跨度)500mm。梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离300mm。3—10~3—13轴主框架梁450＊1200mm，H方向对拉螺栓2道，对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。 梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离300mm.板厚180mm、150mm，层高9。9m...
