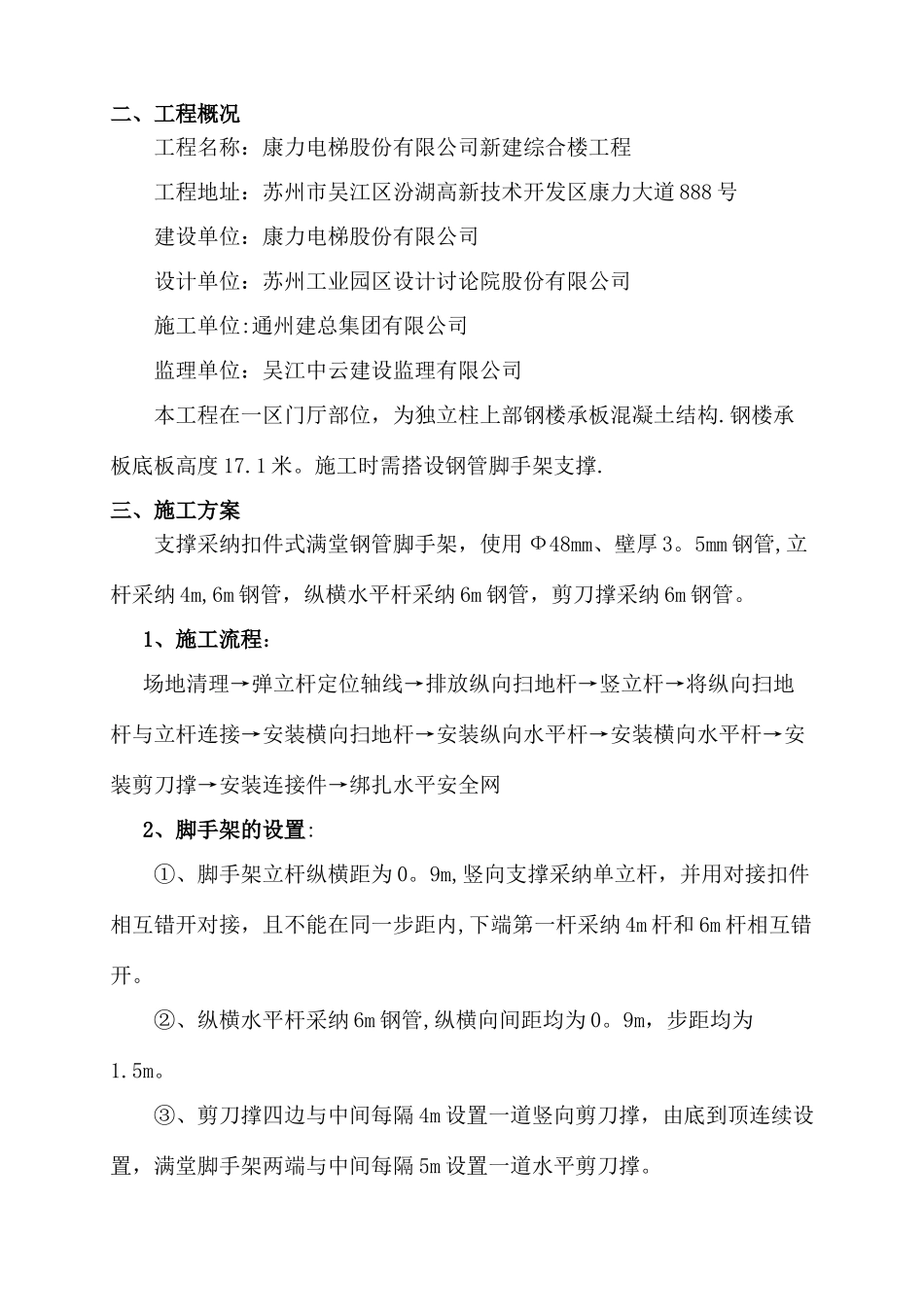

康力电梯新建综合楼工程高支模满堂脚手架专项施工方案审 批：审 核:编 制：通州建总集团有限公司2024 年 5 月目 录一、编制依据...............................................1二、工程概况 ............................................... 1 三、施工方案 ............................................... 1 1 、施工流程 ................................................ 1 2 、脚手架的设置 ............................................ 1 3 、脚手架的搭设 ............................................ 2 4 、脚手架的拆除 ............................................ 3 5 、重大危险源监控及预防措施 ................................ 4 四、安全生产保证体系 ....................................... 4 五、安全技术保证体系 ....................................... 5 六、满堂脚手架的设计验算 ................................... 6 一、编制依据1、现场施工的条件和要求2、结构施工图纸3、《建筑施工模板安全技术法律规范》(JGJ162—2024）4、《混凝土结构设计法律规范》(GB50010-2024)5、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024)6、《建筑结构荷载法律规范》(GB 50009—2001)7、《钢结构设计法律规范》(GB 50017-2024)8、、《建筑施工手册》第四版二、工程概况工程名称：康力电梯股份有限公司新建综合楼工程工程地址：苏州市吴江区汾湖高新技术开发区康力大道 888 号建设单位：康力电梯股份有限公司设计单位：苏州工业园区设计讨论院股份有限公司施工单位:通州建总集团有限公司监理单位：吴江中云建设监理有限公司本工程在一区门厅部位，为独立柱上部钢楼承板混凝土结构.钢楼承板底板高度 17.1 米。施工时需搭设钢管脚手架支撑.三、施工方案支撑采纳扣件式满堂钢管脚手架，使用 Ф48mm、壁厚 3。5mm 钢管,立杆采纳 4m,6m 钢管，纵横水平杆采纳 6m 钢管，剪刀撑采纳 6m 钢管。 1、施工流程：场地清理→弹立杆定位轴线→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆连接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连接件→绑扎水平安全网 2、脚手架的设置: ①、脚手架立杆纵横距为 0。9m,竖向支撑采纳单立杆，并用对接扣件相互错开对接，且不能在同一步距内,下端第一杆采纳 4m 杆和 6m 杆相互错开。...
