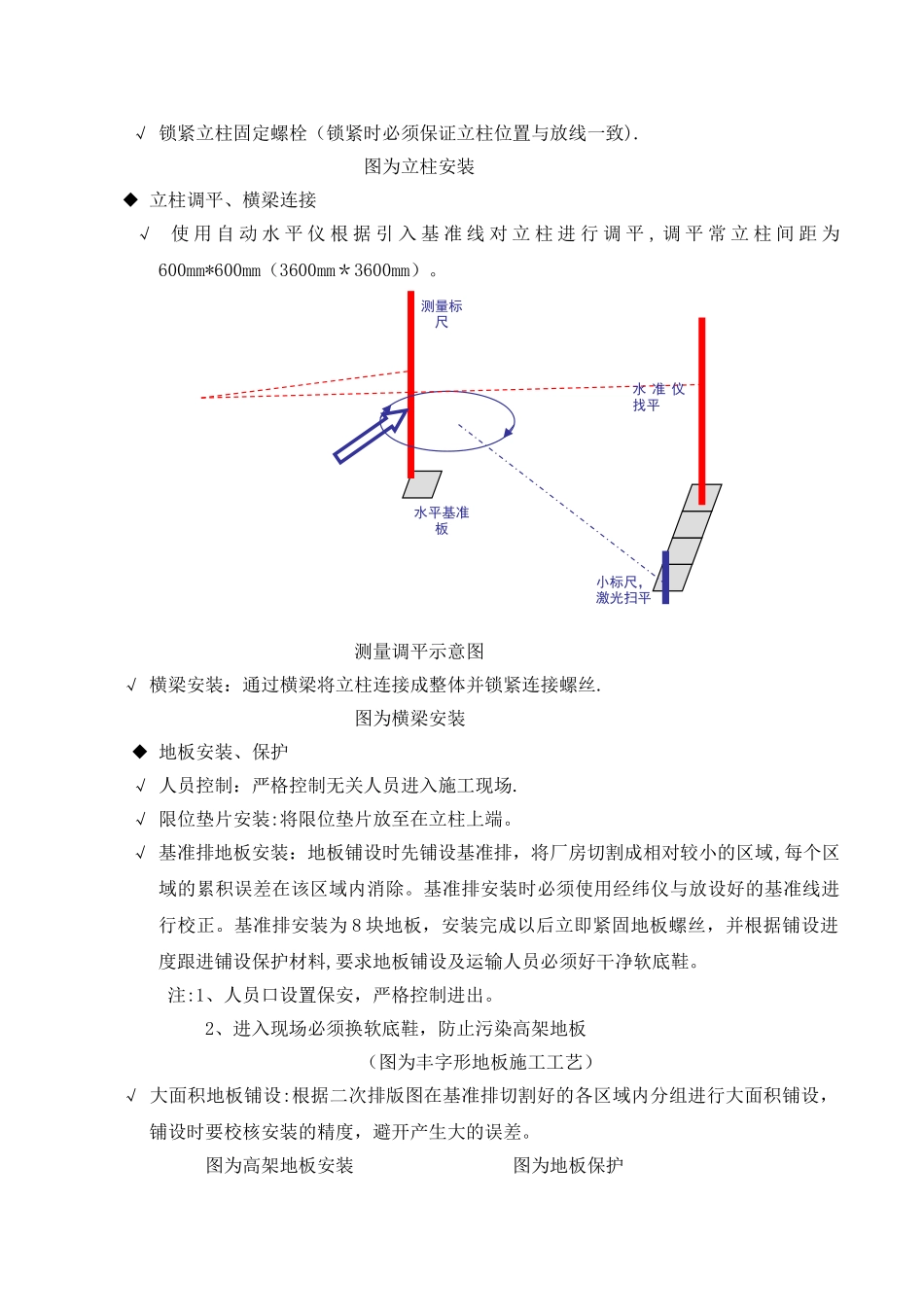

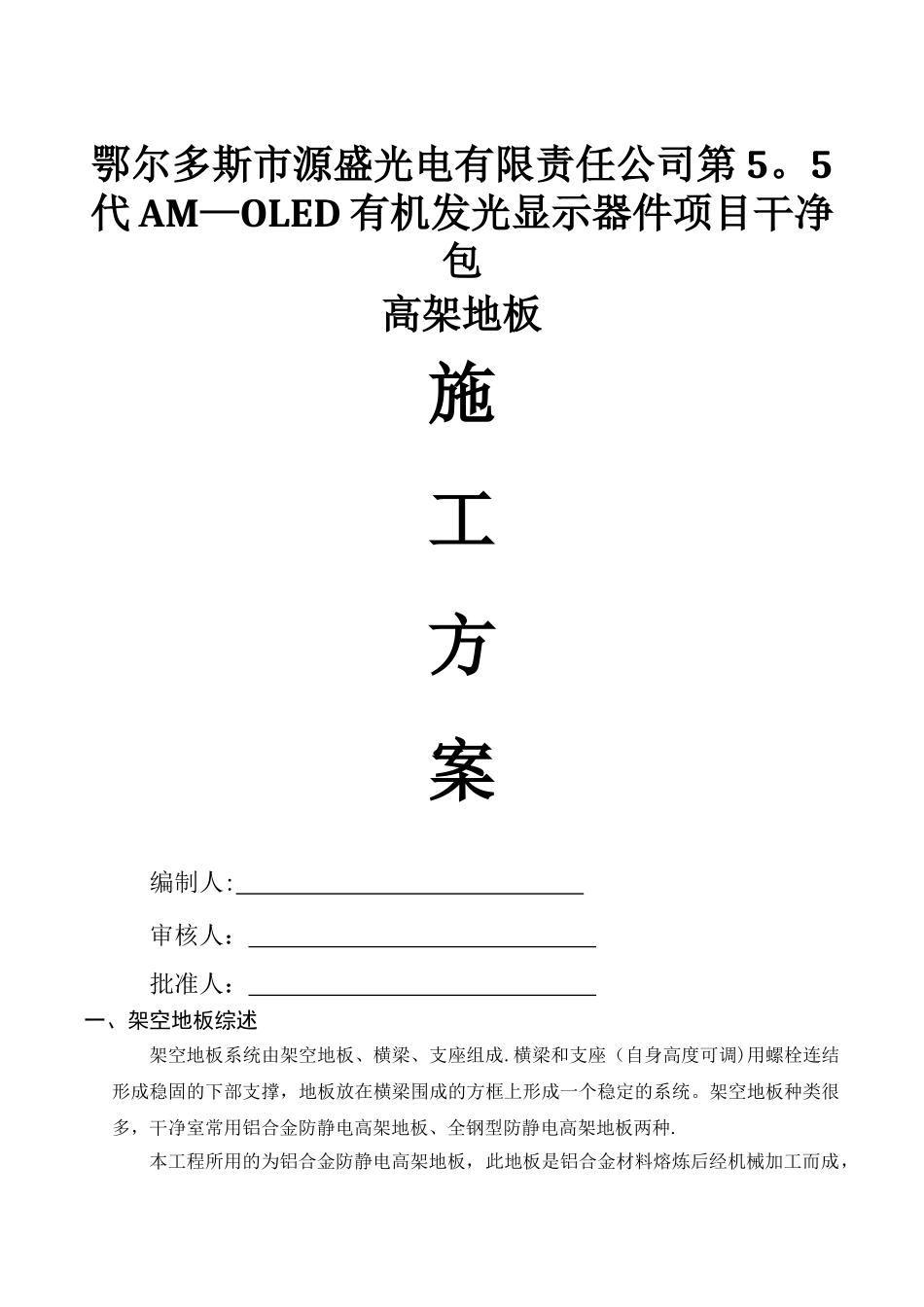

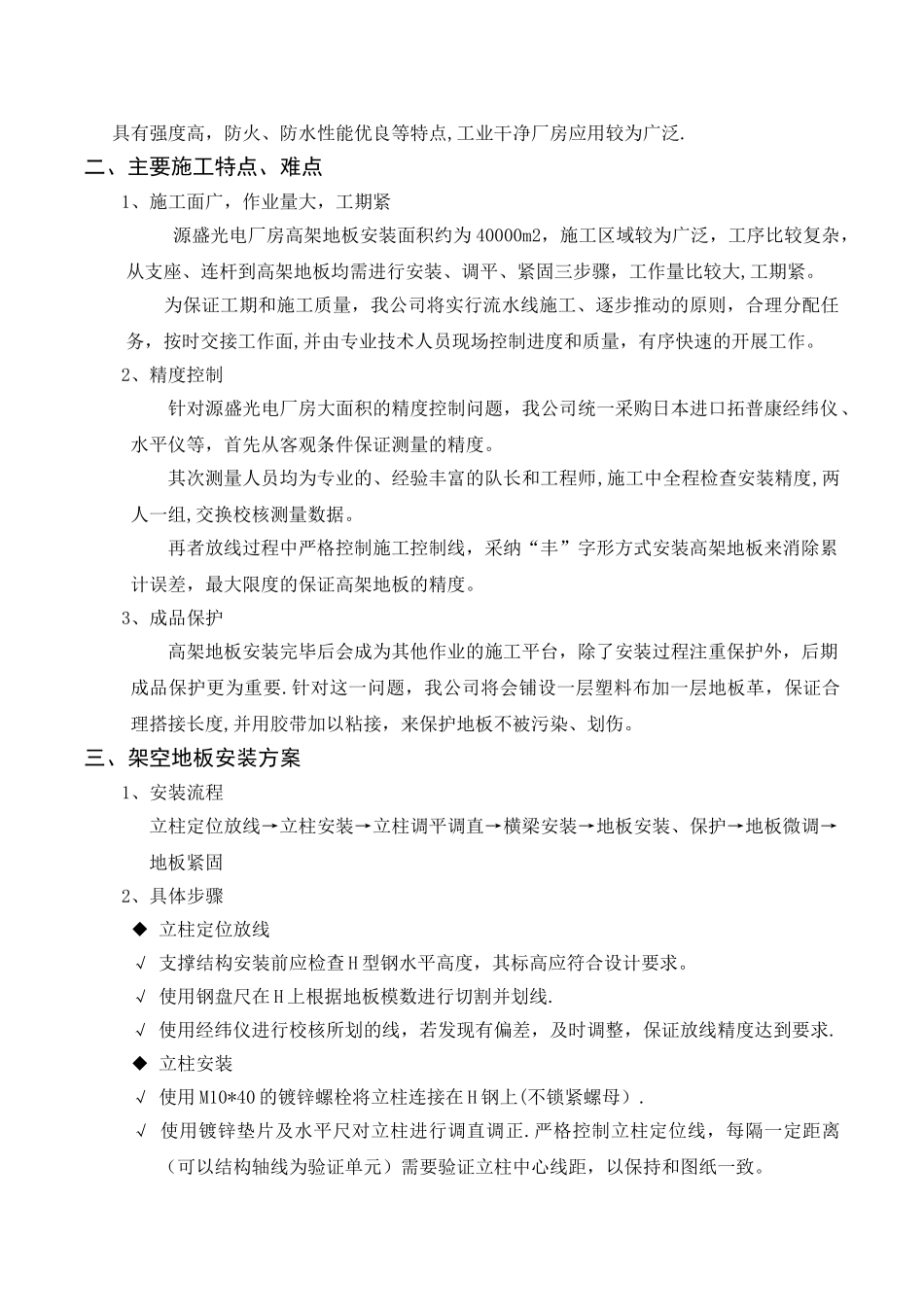

鄂尔多斯市源盛光电有限责任公司第 5。5代 AM—OLED 有机发光显示器件项目干净包高架地板施工方案编制人: 审核人： 批准人： 一、架空地板综述架空地板系统由架空地板、横梁、支座组成.横梁和支座（自身高度可调)用螺栓连结形成稳固的下部支撑，地板放在横梁围成的方框上形成一个稳定的系统。架空地板种类很多，干净室常用铝合金防静电高架地板、全钢型防静电高架地板两种.本工程所用的为铝合金防静电高架地板，此地板是铝合金材料熔炼后经机械加工而成，具有强度高，防火、防水性能优良等特点,工业干净厂房应用较为广泛.二、主要施工特点、难点1、施工面广，作业量大，工期紧 源盛光电厂房高架地板安装面积约为 40000m2，施工区域较为广泛，工序比较复杂，从支座、连杆到高架地板均需进行安装、调平、紧固三步骤，工作量比较大,工期紧。 为保证工期和施工质量，我公司将实行流水线施工、逐步推动的原则，合理分配任务，按时交接工作面,并由专业技术人员现场控制进度和质量，有序快速的开展工作。 2、精度控制 针对源盛光电厂房大面积的精度控制问题，我公司统一采购日本进口拓普康经纬仪、水平仪等，首先从客观条件保证测量的精度。其次测量人员均为专业的、经验丰富的队长和工程师,施工中全程检查安装精度,两人一组,交换校核测量数据。再者放线过程中严格控制施工控制线，采纳“丰”字形方式安装高架地板来消除累计误差，最大限度的保证高架地板的精度。3、成品保护高架地板安装完毕后会成为其他作业的施工平台，除了安装过程注重保护外，后期成品保护更为重要.针对这一问题，我公司将会铺设一层塑料布加一层地板革，保证合理搭接长度,并用胶带加以粘接，来保护地板不被污染、划伤。三、架空地板安装方案1、安装流程 立柱定位放线→立柱安装→立柱调平调直→横梁安装→地板安装、保护→地板微调→地板紧固2、具体步骤 ◆ 立柱定位放线√ 支撑结构安装前应检查 H 型钢水平高度，其标高应符合设计要求。√ 使用钢盘尺在 H 上根据地板模数进行切割并划线.√ 使用经纬仪进行校核所划的线，若发现有偏差，及时调整，保证放线精度达到要求. ◆ 立柱安装√ 使用 M10*40 的镀锌螺栓将立柱连接在 H 钢上(不锁紧螺母）. √ 使用镀锌垫片及水平尺对立柱进行调直调正.严格控制立柱定位线，每隔一定距离（可以结构轴线为验证单元）需要验证立柱中心线距，以保持和图纸一致。 √ 锁紧立柱固定螺栓（锁紧时必须保证立柱位置与放...
