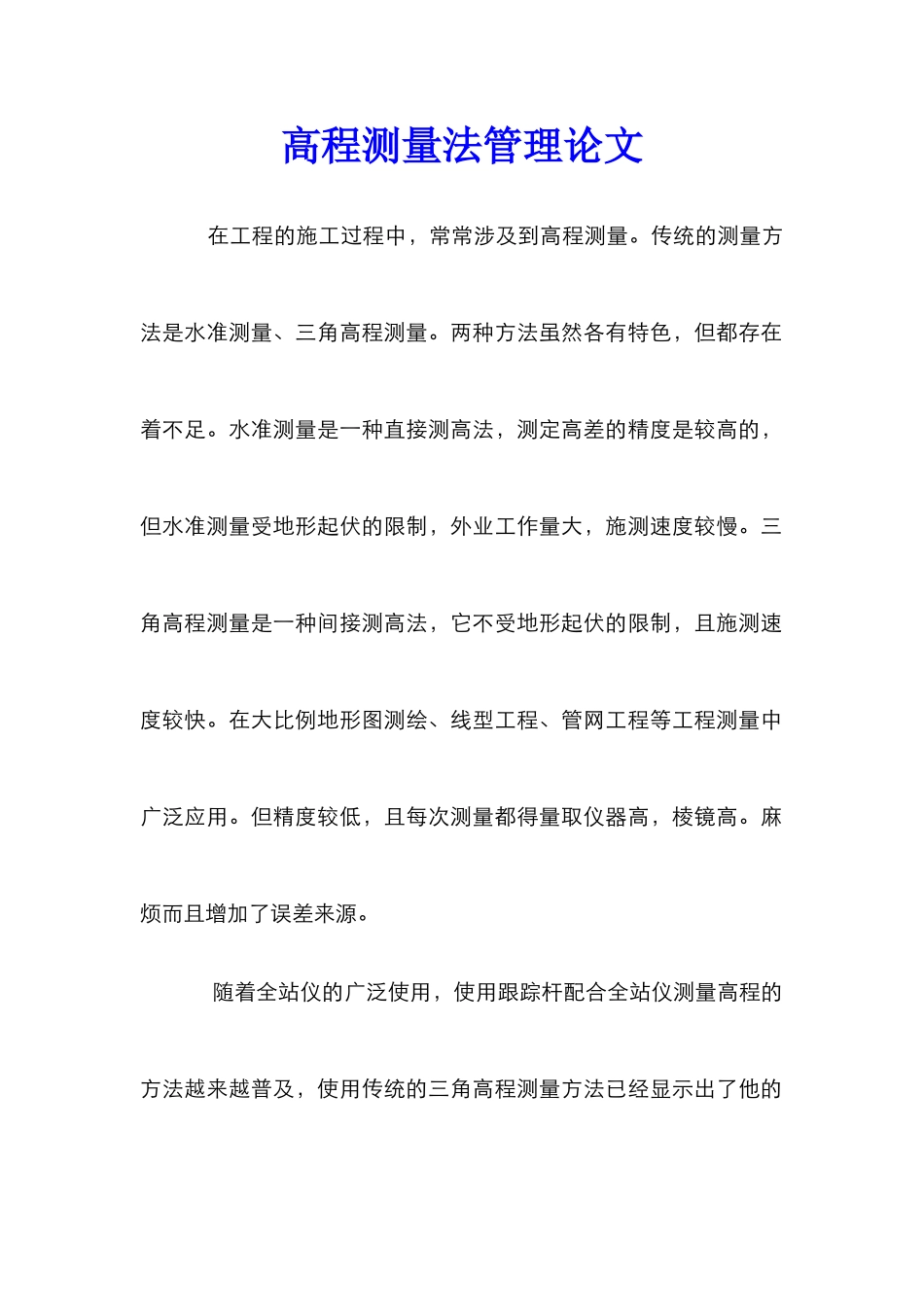

高程测量法管理论文 在工程的施工过程中,常常涉及到高程测量。传统的测量方法是水准测量、三角高程测量。两种方法虽然各有特色,但都存在着不足。水准测量是一种直接测高法,测定高差的精度是较高的,但水准测量受地形起伏的限制,外业工作量大,施测速度较慢。三角高程测量是一种间接测高法,它不受地形起伏的限制,且施测速度较快。在大比例地形图测绘、线型工程、管网工程等工程测量中广泛应用。但精度较低,且每次测量都得量取仪器高,棱镜高。麻烦而且增加了误差来源。 随着全站仪的广泛使用,使用跟踪杆配合全站仪测量高程的方法越来越普及,使用传统的三角高程测量方法已经显示出了他的局限性。经过长期摸索,总结出一种新的方法进行三角高程测量。这种方法既结合了水准测量的任一置站的特点,又减少了三角高程的误差来源,同时每次测量时还不必量取仪器高、棱镜高。使三角高程测量精度进一步提高,施测速度更快。 一、三角高程测量的传统方法 如图一所示,设 A,B 为地面上高度不同的两点。已知 A 点高程 HA,只要知道 A 点对 B 点的高差 HAB 即可由 HB=HA+HAB 得到 B 点的高程 HB。 图一 图中:D 为 A、B 两点间的水平距离 а 为在 A 点观测 B 点时的垂直角 i 为测站点的仪器高,t 为棱镜高 HA 为 A 点高程,HB 为 B 点高程。 V 为全站仪望远镜和棱镜之间的高差(V=Dtanа) 首先我们假设 A,B 两点相距不太远,可以将水准面看成水准面,也不考虑大气折光的影响。为了确定高差 hAB,可在 A 点架设全站仪,在 B 点竖立跟踪杆,观测垂直角 а,并直接量取仪器高 i和棱镜高 t,若 A,B 两点间的水平距离为 D,则 hAB=V+i-t 故 HB=HA+Dtanа+i-t(1) 这就是三角高程测量的基本公式,但它是以水平面为基准面和视线成直线为前提的。因此,只有当 A,B 两点间的距离很短时,才比较准确。当 A,B 两点距离较远时,就必须考虑地球弯曲和大气折光的影响了。这里不叙述如何进行球差和气差的改正,只就三角高程测量新法的一般原理进行阐述。我们从传统的三角高程测量方法中我们可以看出,它具备以下两个特点: 1、全站仪必须架设在已知高程点上 2、要测出待测点的高程,必须量取仪器高和棱镜高。 二、三角高程测量的新方法 假如我们能将全站仪象水准仪一样任意置点,而不是将它置在已知高程点上,同时又在不量取仪器高和棱镜高的情况下,利用三角高程测量原理测出待测点的高...
