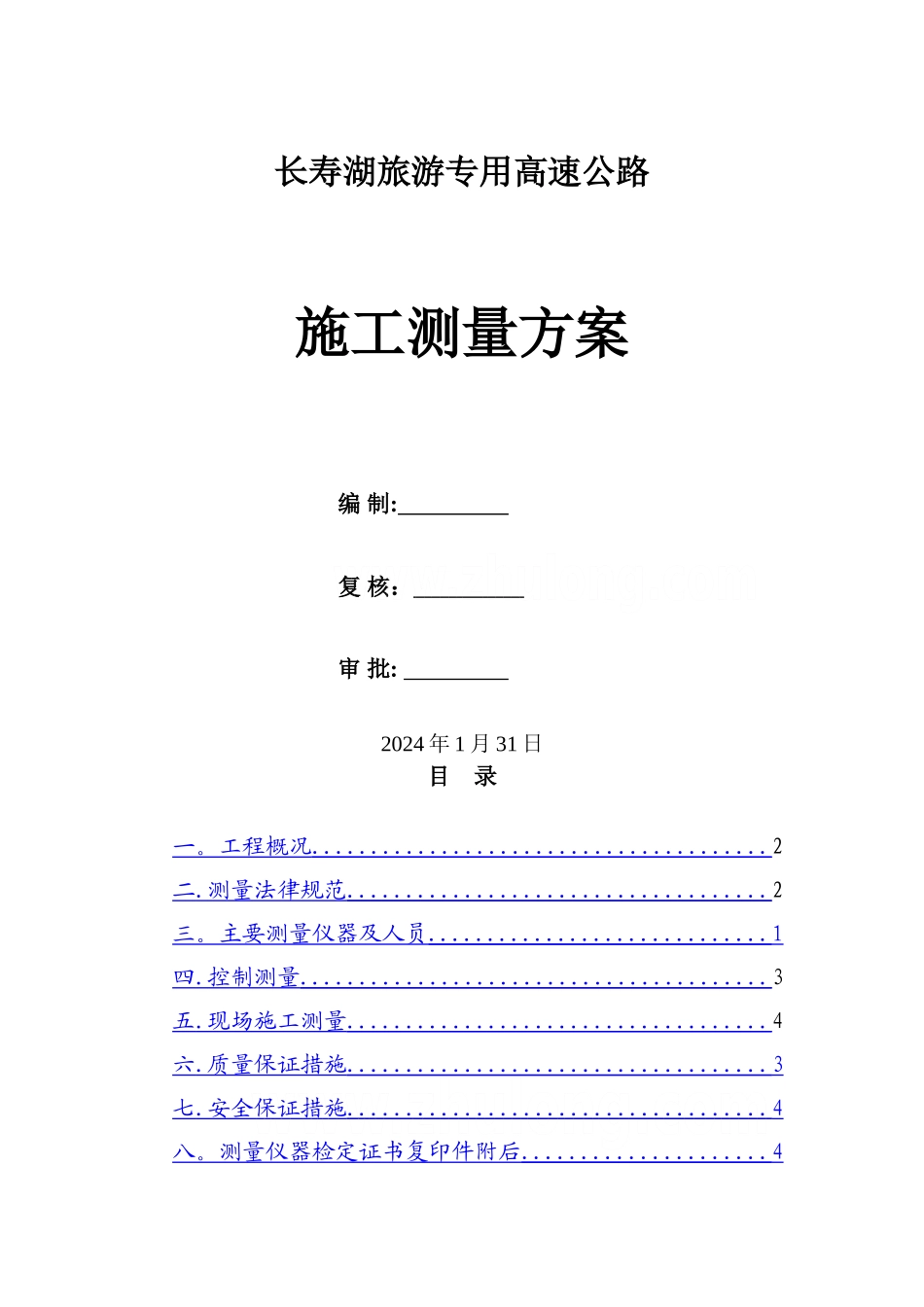

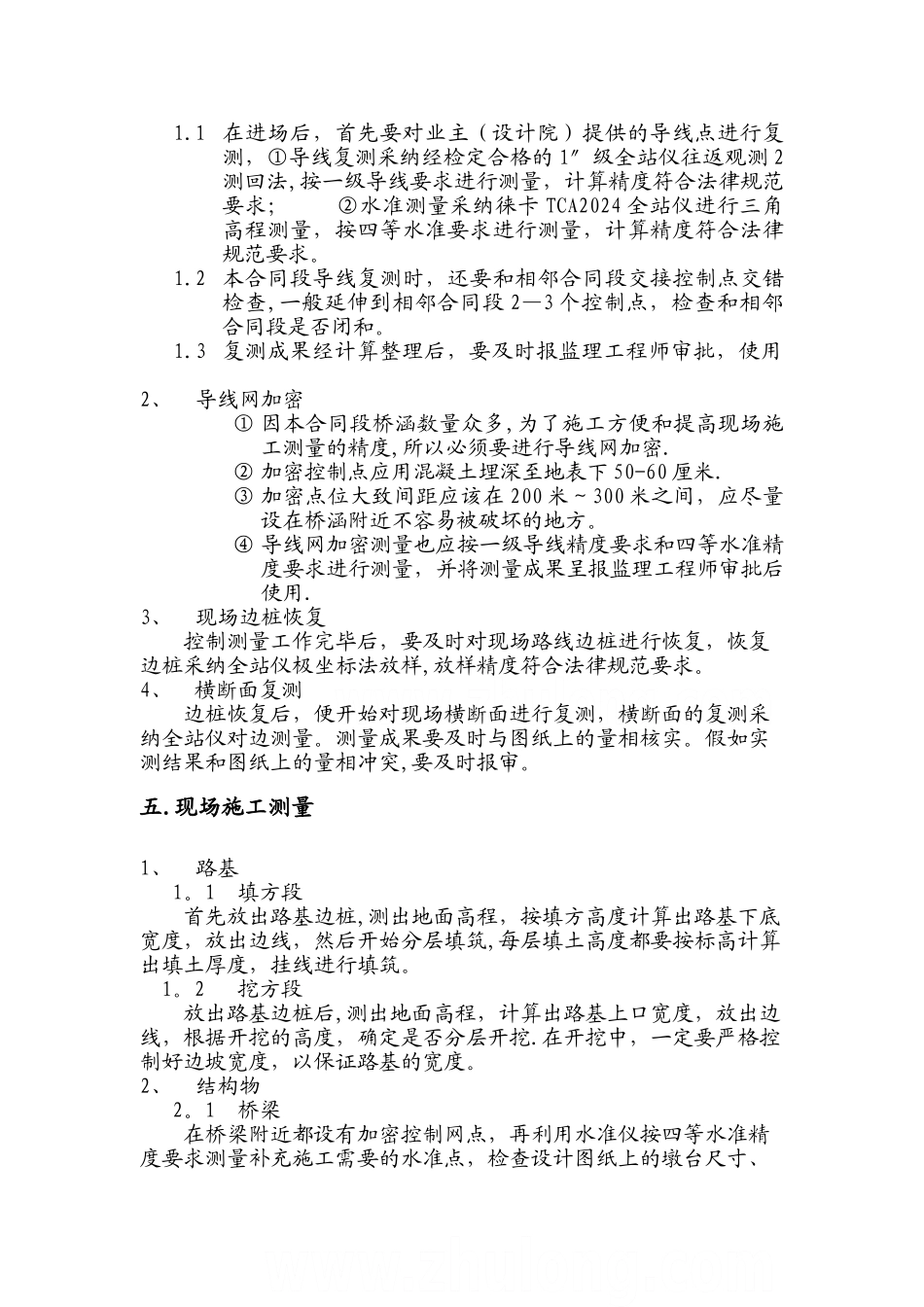

长寿湖旅游专用高速公路施工测量方案编 制: 复 核： 审 批: 2024 年 1 月 31 日目 录一。工程概况 ....................................... 2二 . 测量法律规范 .................................... 2三。主要测量仪器及人员 ............................. 1 四 . 控制测量 ........................................ 3五 . 现场施工测量 .................................... 4六 . 质量保证措施 .................................... 3 七 . 安全保证措施 .................................... 4 八。测量仪器检定证书复印件附后 ..................... 4 一。工程概况 本路段起点位于渝宜高速 K78（梁长高速 K102+957。028)，途经江龙湾、廖家湾、李家湾、沙塘湾、黄桷岩、岩上至终点夹钳口.项目区属红层丘陵地貌，多为平坦开阔的沟谷夹椭圆形或长条形的微丘,相对高差小于 100M,海拨标高 350~530M，区内农田遍布，森林极少.区内沟谷较发育，切割深度一般在 10～30M,最深可达 50M 左右。本标段起止桩号 K0+000～K9+437。773，全长 9。438 公里(不含长寿湖互通的主线长度)，无断链，较初步设计路线长度短 69.2 米。全线共设大桥 3 座,全长 409.5 米,互通式立体交叉 1 处，支线上跨分离式 5 处，支线下穿 7 处，人车天桥 4 座,机耕通道 6 道，涵洞 23 道（兼人行 12 道）。二。测量法律规范《工程测量法律规范》（GB50026）《公路工程技术标准》(JTG B01—2024）《公路桥涵施工技术法律规范》（JTJ 041—2000）《公路工程勘测法律规范》(JTG C10—2024）《公路路基施工技术法律规范》（JTG F10—2024）《公路路面基层施工技术法律规范》（JTJ034—2000）《公路沥青路面施工技术法律规范》（JTG F40—2024)三.主要测量仪器及人员1、主要人员： （测量组长） (测量组长) （测 工） （测 工) （测 工）2、主要仪器设备：拓普康 GTS-601 全站仪一套，编号：440769拓普康 GTS-602 全站仪一套,编号:WA1240自动安平水准仪 NAL132 一套，编号：T100423四.控制测量1、导线复测1.1 在进场后，首先要对业主（设计院）提供的导线点进行复测，①导线复测采纳经检定合格的 1″级全站仪往返观测 2测回法,按一级导线要求进行测量，计算精度符合法律规范要求； ②水准测量采纳徕卡 TCA2024 全站仪进行三角高程测量，按四等水准要求进行测量，计算精度符...
