龙门吊安装施工方案

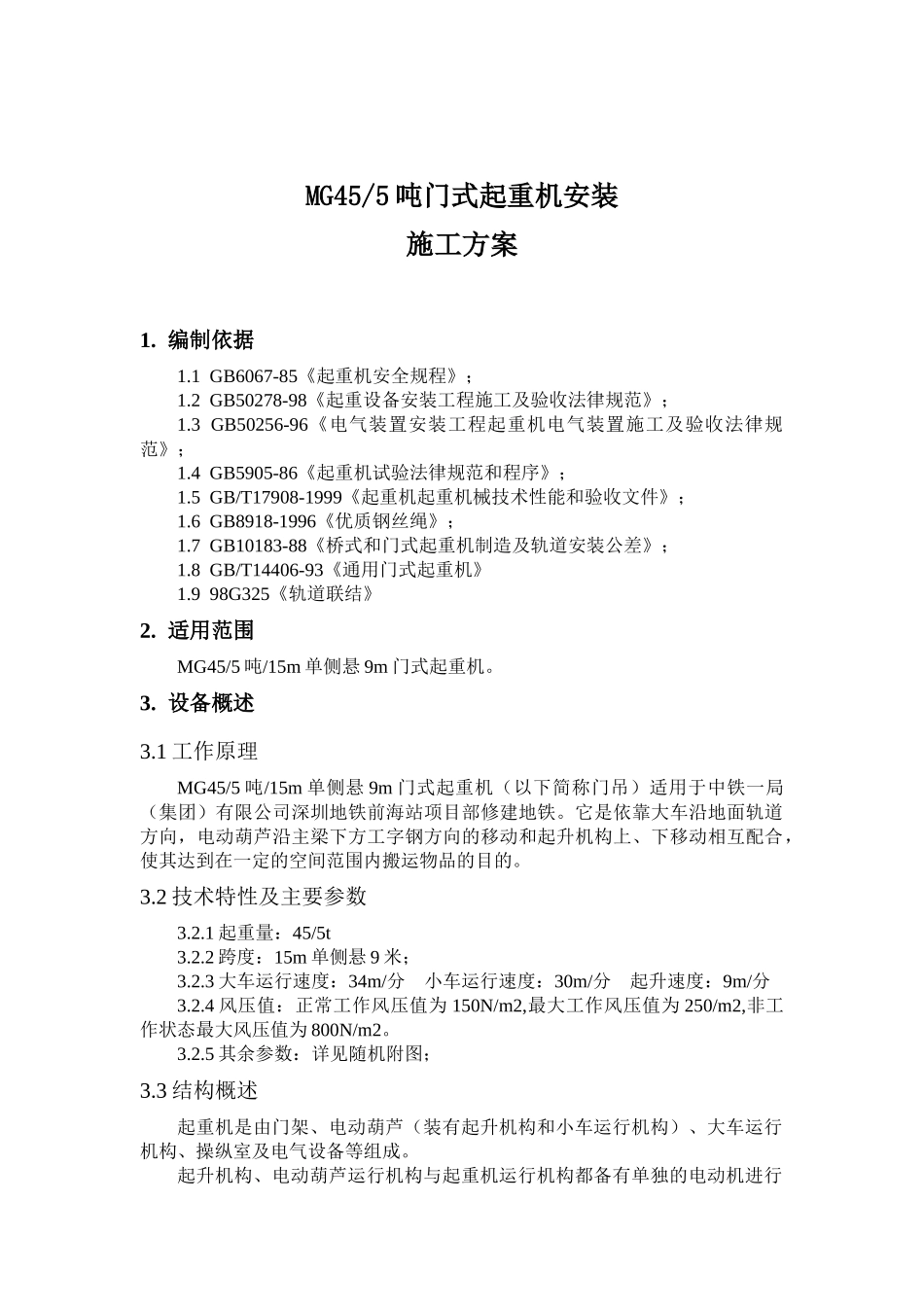

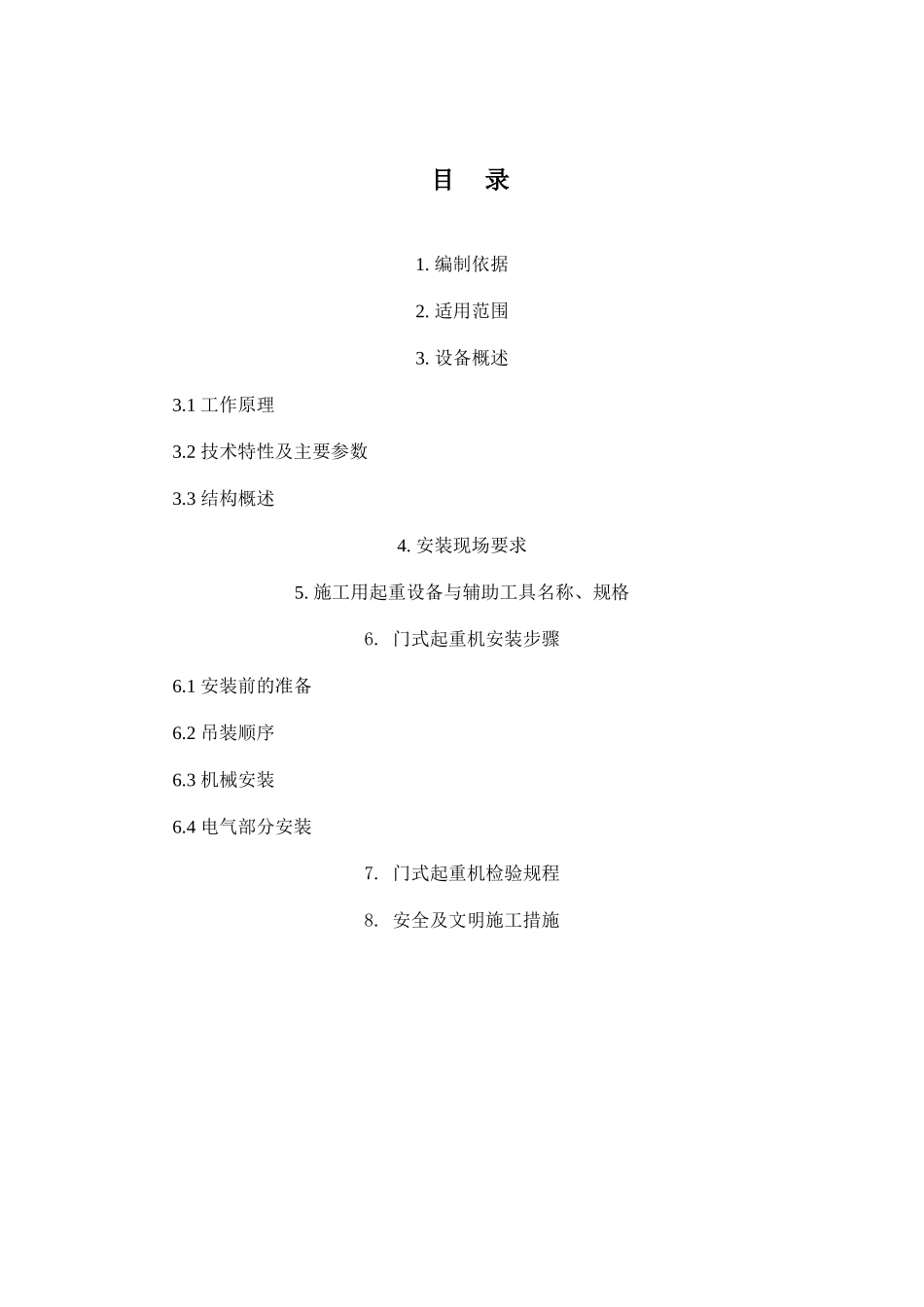

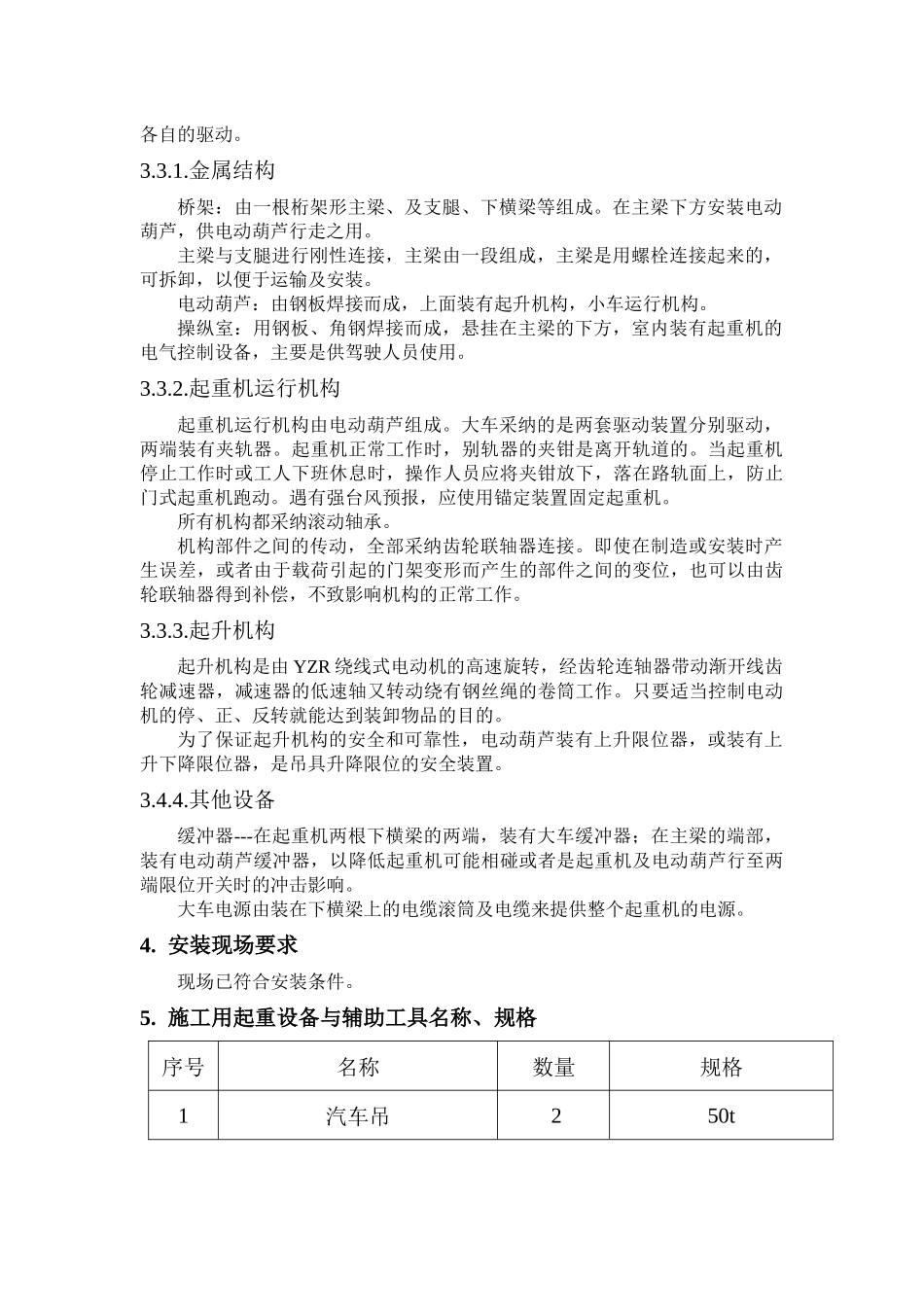

目 录1. 编制依据2. 适用范围3. 设备概述3.1 工作原理3.2 技术特性及主要参数3.3 结构概述4. 安装现场要求5. 施工用起重设备与辅助工具名称、规格6. 门式起重机安装步骤6.1 安装前的准备6.2 吊装顺序6.3 机械安装6.4 电气部分安装7. 门式起重机检验规程8. 安全及文明施工措施MG45/5 吨门式起重机安装施工方案1. 编制依据1.1 GB6067-85《起重机安全规程》；1.2 GB50278-98《起重设备安装工程施工及验收法律规范》；1.3 GB50256-96《电气装置安装工程起重机电气装置施工及验收法律规范》；1.4 GB5905-86《起重机试验法律规范和程序》；1.5 GB/T17908-1999《起重机起重机械技术性能和验收文件》；1.6 GB8918-1996《优质钢丝绳》；1.7 GB10183-88《桥式和门式起重机制造及轨道安装公差》；1.8 GB/T14406-93《通用门式起重机》1.9 98G325《轨道联结》2. 适用范围MG45/5 吨/15m 单侧悬 9m 门式起重机。3. 设备概述3.1 工作原理MG45/5 吨/15m 单侧悬 9m 门式起重机（以下简称门吊）适用于中铁一局（集团）有限公司深圳地铁前海站项目部修建地铁。它是依靠大车沿地面轨道方向，电动葫芦沿主梁下方工字钢方向的移动和起升机构上、下移动相互配合，使其达到在一定的空间范围内搬运物品的目的。3.2 技术特性及主要参数3.2.1 起重量：45/5t3.2.2 跨度：15m 单侧悬 9 米；3.2.3 大车运行速度：34m/分 小车运行速度：30m/分 起升速度：9m/分 3.2.4 风压值：正常工作风压值为 150N/m2,最大工作风压值为 250/m2,非工作状态最大风压值为 800N/m2。3.2.5 其余参数：详见随机附图；3.3 结构概述起重机是由门架、电动葫芦（装有起升机构和小车运行机构）、大车运行机构、操纵室及电气设备等组成。起升机构、电动葫芦运行机构与起重机运行机构都备有单独的电动机进行各自的驱动。3.3.1.金属结构桥架：由一根桁架形主梁、及支腿、下横梁等组成。在主梁下方安装电动葫芦，供电动葫芦行走之用。主梁与支腿进行刚性连接，主梁由一段组成，主梁是用螺栓连接起来的，可拆卸，以便于运输及安装。电动葫芦：由钢板焊接而成，上面装有起升机构，小车运行机构。操纵室：用钢板、角钢焊接而成，悬挂在主梁的下方，室内装有起重机的电气控制设备，主要是供驾驶人员使用。3.3.2.起重机运行机构起重机运行机构由电动葫芦组成。大车采纳的是两套驱动装置分别驱动，两端装有夹轨器。起重机正常工作时，别轨器的夹钳是离开轨道的。...
