临时配电线路架设及配电箱、开关箱设置规定

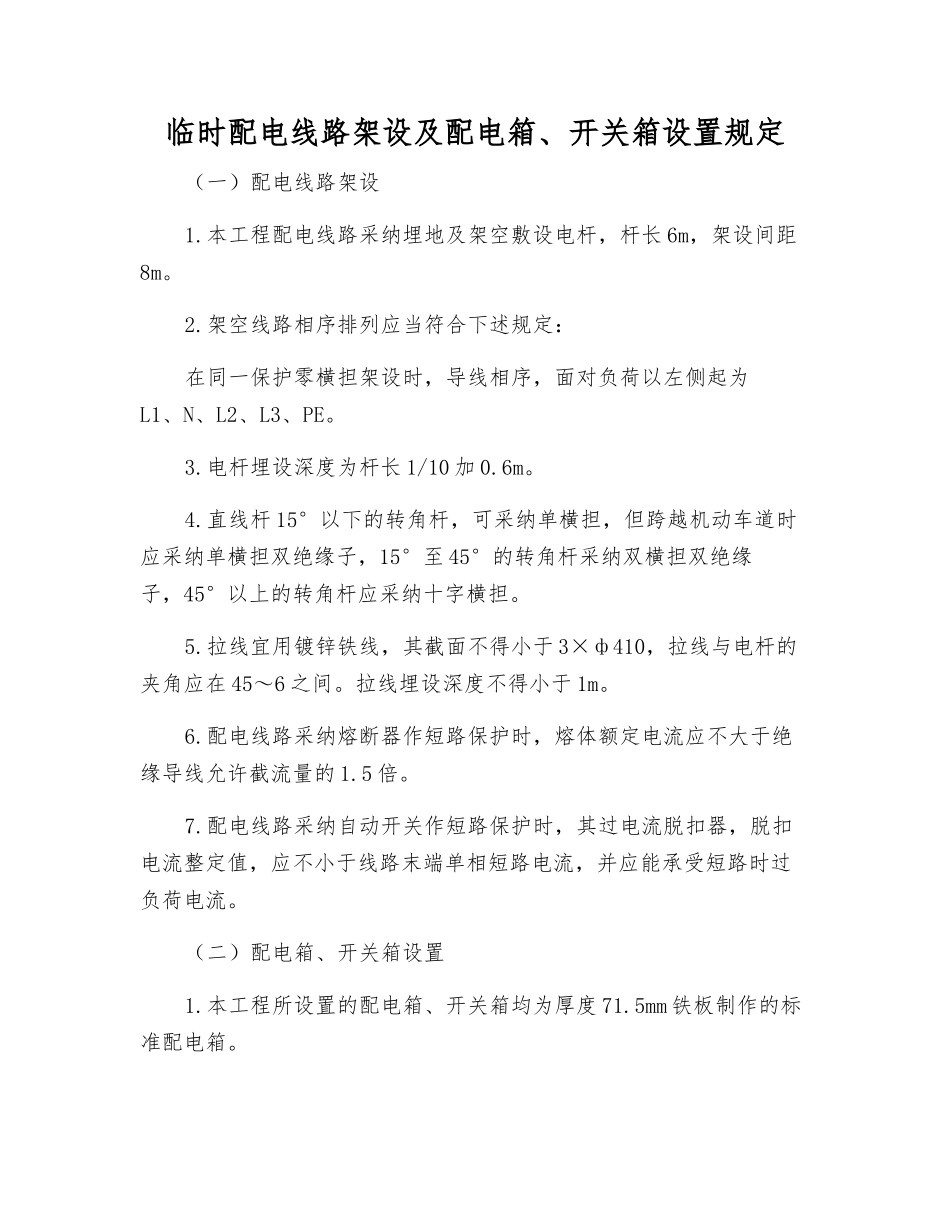

临时配电线路架设及配电箱、开关箱设置规定_第1页
1/2

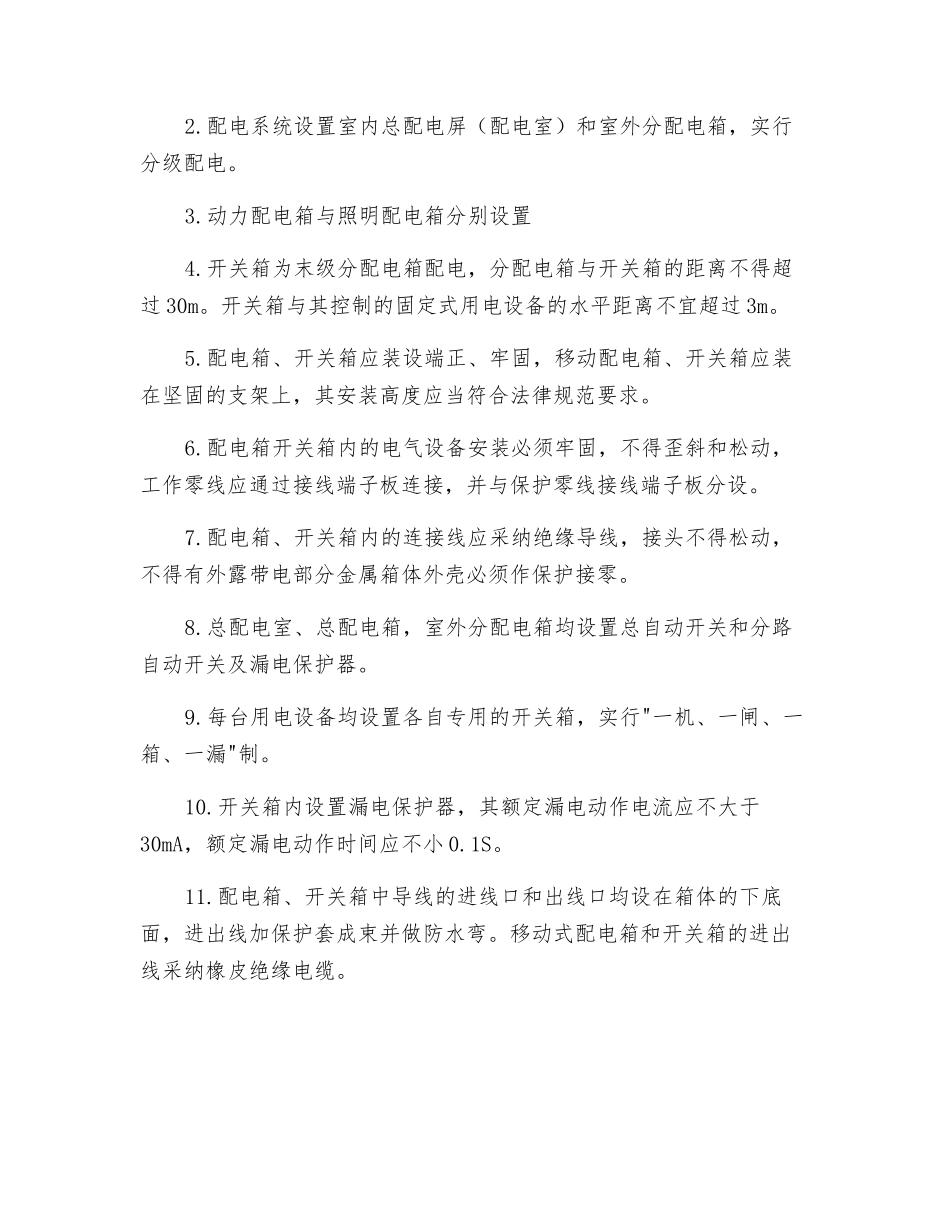

临时配电线路架设及配电箱、开关箱设置规定_第2页
2/2
临时配电线路架设及配电箱、开关箱设置规定(一)配电线路架设1.本工程配电线路采纳埋地及架空敷设电杆,杆长 6m,架设间距8m。2.架空线路相序排列应当符合下述规定:在同一保护零横担架设时,导线相序,面对负荷以左侧起为L1、N、L2、L3、PE。3.电杆埋设深度为杆长 1/10 加 0.6m。4.直线杆 15°以下的转角杆,可采纳单横担,但跨越机动车道时应采纳单横担双绝缘子,15°至 45°的转角杆采纳双横担双绝缘子,45°以上的转角杆应采纳十字横担。5.拉线宜用镀锌铁线,其截面不得小于 3×ф410,拉线与电杆的夹角应在 45~6 之间。拉线埋设深度不得小于 1m。6.配电线路采纳熔断器作短路保护时,熔体额定电流应不大于绝缘导线允许截流量的 1.5 倍。7.配电线路采纳自动开关作短路保护时,其过电流脱扣器,脱扣电流整定值,应不小于线路末端单相短路电流,并应能承受短路时过负荷电流。(二)配电箱、开关箱设置1.本工程所设置的配电箱、开关箱均为厚度 71.5mm 铁板制作的标准配电箱。2.配电系统设置室内总配电屏(配电室)和室外分配电箱,实行分级配电。3.动力配电箱与照明配电箱分别设置4.开关箱为末级分配电箱配电,分配电箱与开关箱的距离不得超过 30m。开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。5.配电箱、开关箱应装设端正、牢固,移动配电箱、开关箱应装在坚固的支架上,其安装高度应当符合法律规范要求。6.配电箱开关箱内的电气设备安装必须牢固,不得歪斜和松动,工作零线应通过接线端子板连接,并与保护零线接线端子板分设。7.配电箱、开关箱内的连接线应采纳绝缘导线,接头不得松动,不得有外露带电部分金属箱体外壳必须作保护接零。8.总配电室、总配电箱,室外分配电箱均设置总自动开关和分路自动开关及漏电保护器。9.每台用电设备均设置各自专用的开关箱,实行"一机、一闸、一箱、一漏"制。10.开关箱内设置漏电保护器,其额定漏电动作电流应不大于30mA,额定漏电动作时间应不小 0.1S。11.配电箱、开关箱中导线的进线口和出线口均设在箱体的下底面,进出线加保护套成束并做防水弯。移动式配电箱和开关箱的进出线采纳橡皮绝缘电缆。
