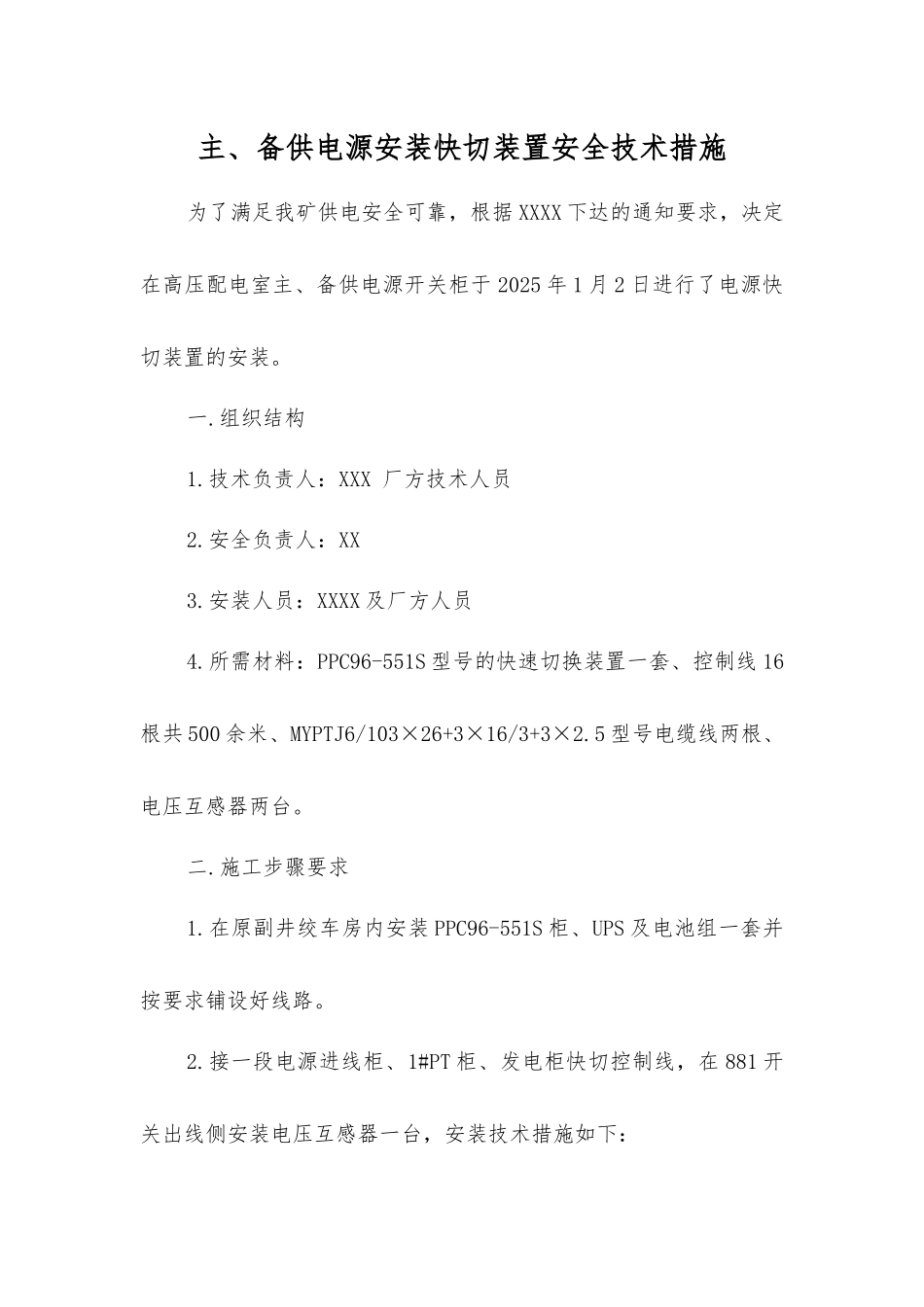

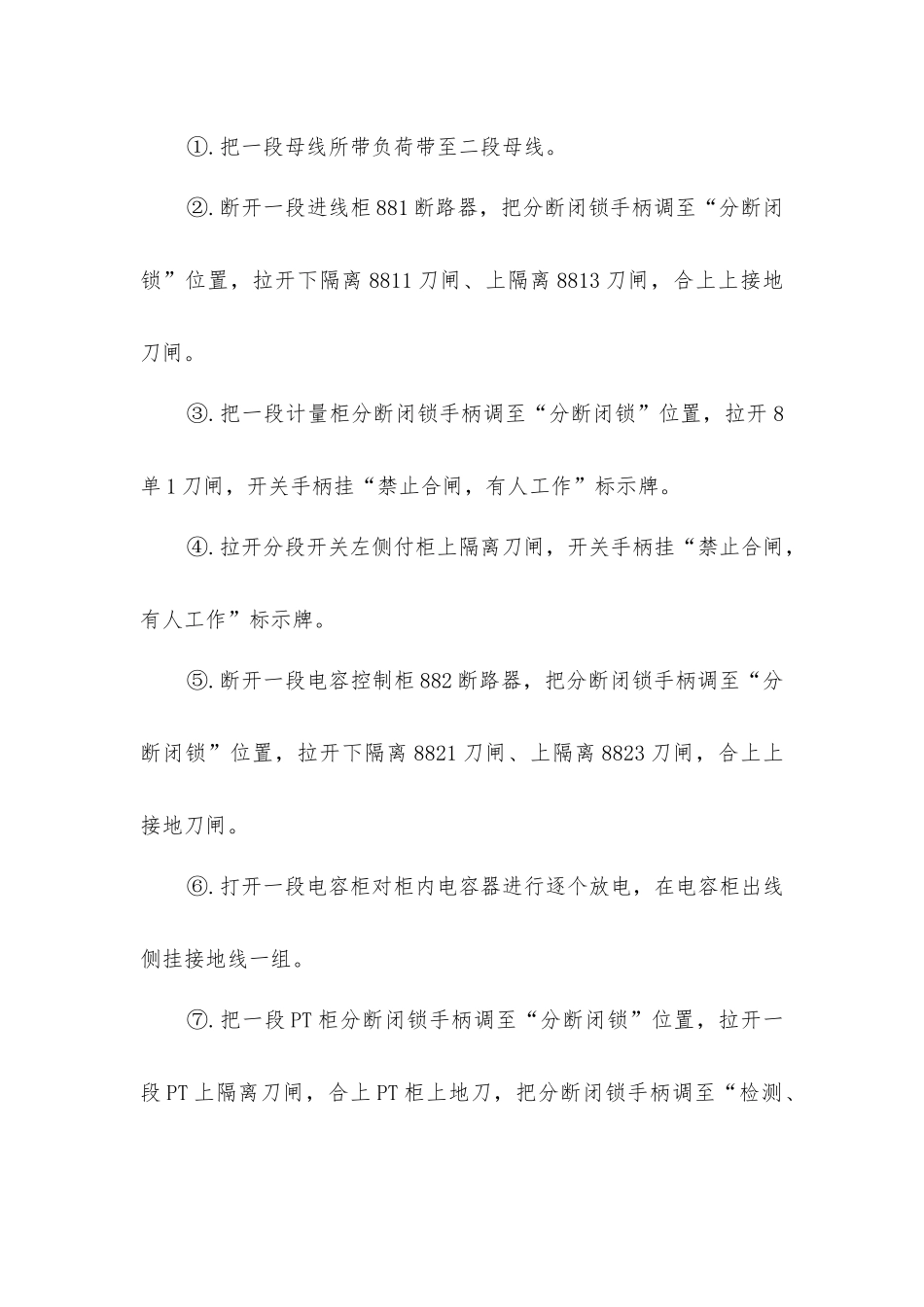

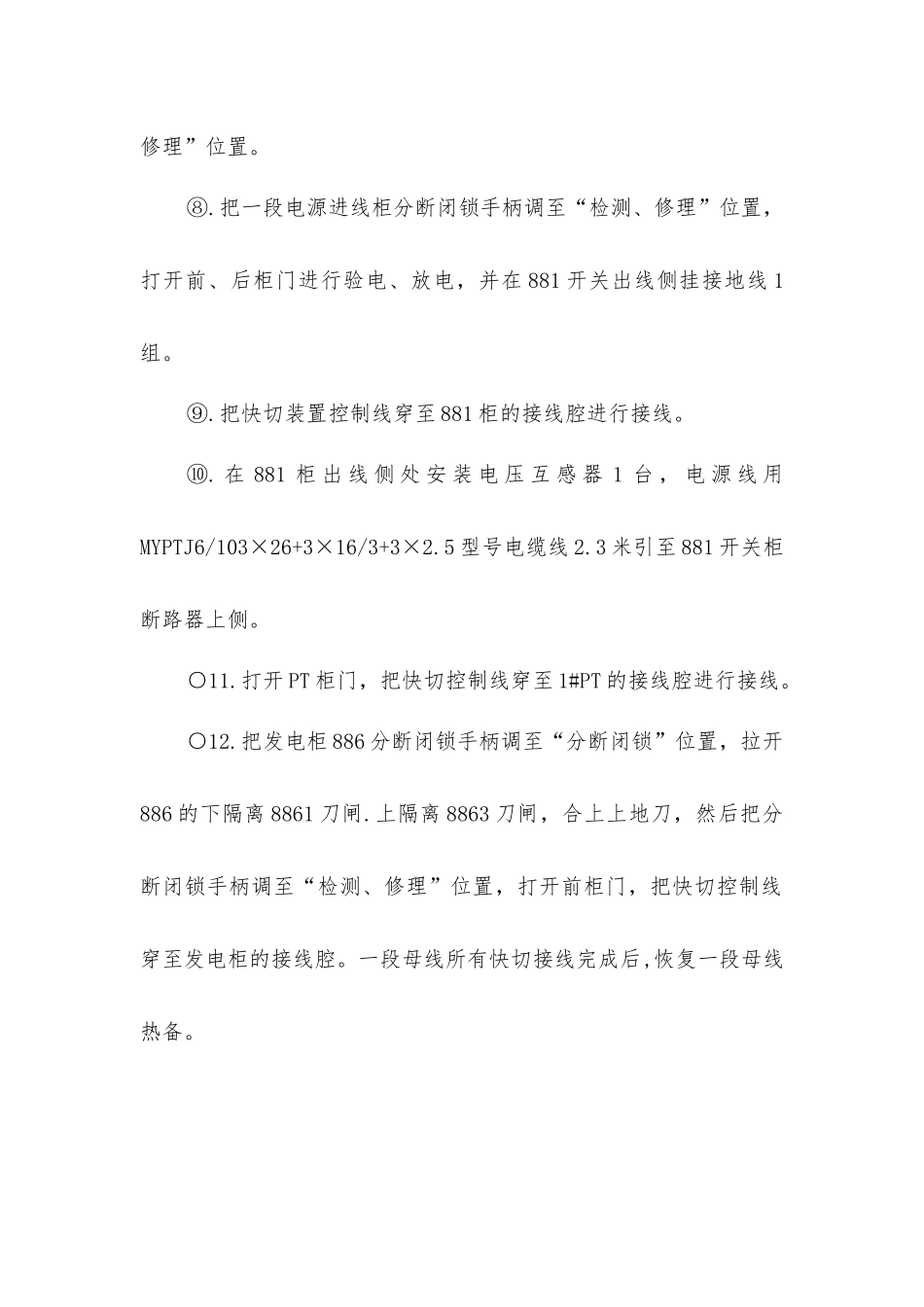

主、备供电源安装快切装置安全技术措施为了满足我矿供电安全可靠，根据 XXXX 下达的通知要求，决定在高压配电室主、备供电源开关柜于 2025 年 1 月 2 日进行了电源快切装置的安装。一.组织结构1.技术负责人：XXX 厂方技术人员2.安全负责人：XX3.安装人员：XXXX 及厂方人员4.所需材料：PPC96-551S 型号的快速切换装置一套、控制线 16根共 500 余米、MYPTJ6/103×26+3×16/3+3×2.5 型号电缆线两根、电压互感器两台。二.施工步骤要求1.在原副井绞车房内安装 PPC96-551S 柜、UPS 及电池组一套并按要求铺设好线路。2.接一段电源进线柜、1#PT 柜、发电柜快切控制线，在 881 开关出线侧安装电压互感器一台，安装技术措施如下：①.把一段母线所带负荷带至二段母线。②.断开一段进线柜 881 断路器，把分断闭锁手柄调至“分断闭锁”位置，拉开下隔离 8811 刀闸、上隔离 8813 刀闸，合上上接地刀闸。③.把一段计量柜分断闭锁手柄调至“分断闭锁”位置，拉开 8单 1 刀闸，开关手柄挂“禁止合闸，有人工作”标示牌。④.拉开分段开关左侧付柜上隔离刀闸，开关手柄挂“禁止合闸，有人工作”标示牌。⑤.断开一段电容控制柜 882 断路器，把分断闭锁手柄调至“分断闭锁”位置，拉开下隔离 8821 刀闸、上隔离 8823 刀闸，合上上接地刀闸。⑥.打开一段电容柜对柜内电容器进行逐个放电，在电容柜出线侧挂接地线一组。⑦.把一段 PT 柜分断闭锁手柄调至“分断闭锁”位置，拉开一段 PT 上隔离刀闸，合上 PT 柜上地刀，把分断闭锁手柄调至“检测、修理”位置。⑧.把一段电源进线柜分断闭锁手柄调至“检测、修理”位置，打开前、后柜门进行验电、放电，并在 881 开关出线侧挂接地线 1组。⑨.把快切装置控制线穿至 881 柜的接线腔进行接线。⑩. 在 881 柜 出 线 侧 处 安 装 电 压 互 感 器 1 台 ， 电 源 线 用MYPTJ6/103×26+3×16/3+3×2.5 型号电缆线 2.3 米引至 881 开关柜断路器上侧。○11.打开 PT 柜门，把快切控制线穿至 1#PT 的接线腔进行接线。○12.把发电柜 886 分断闭锁手柄调至“分断闭锁”位置，拉开886 的下隔离 8861 刀闸.上隔离 8863 刀闸，合上上地刀，然后把分断闭锁手柄调至“检测、修理”位置，打开前柜门，把快切控制线穿至发电柜的接线腔。一段母线所有快切接线完成后,恢复一段母线热备。
