井架搭设方案

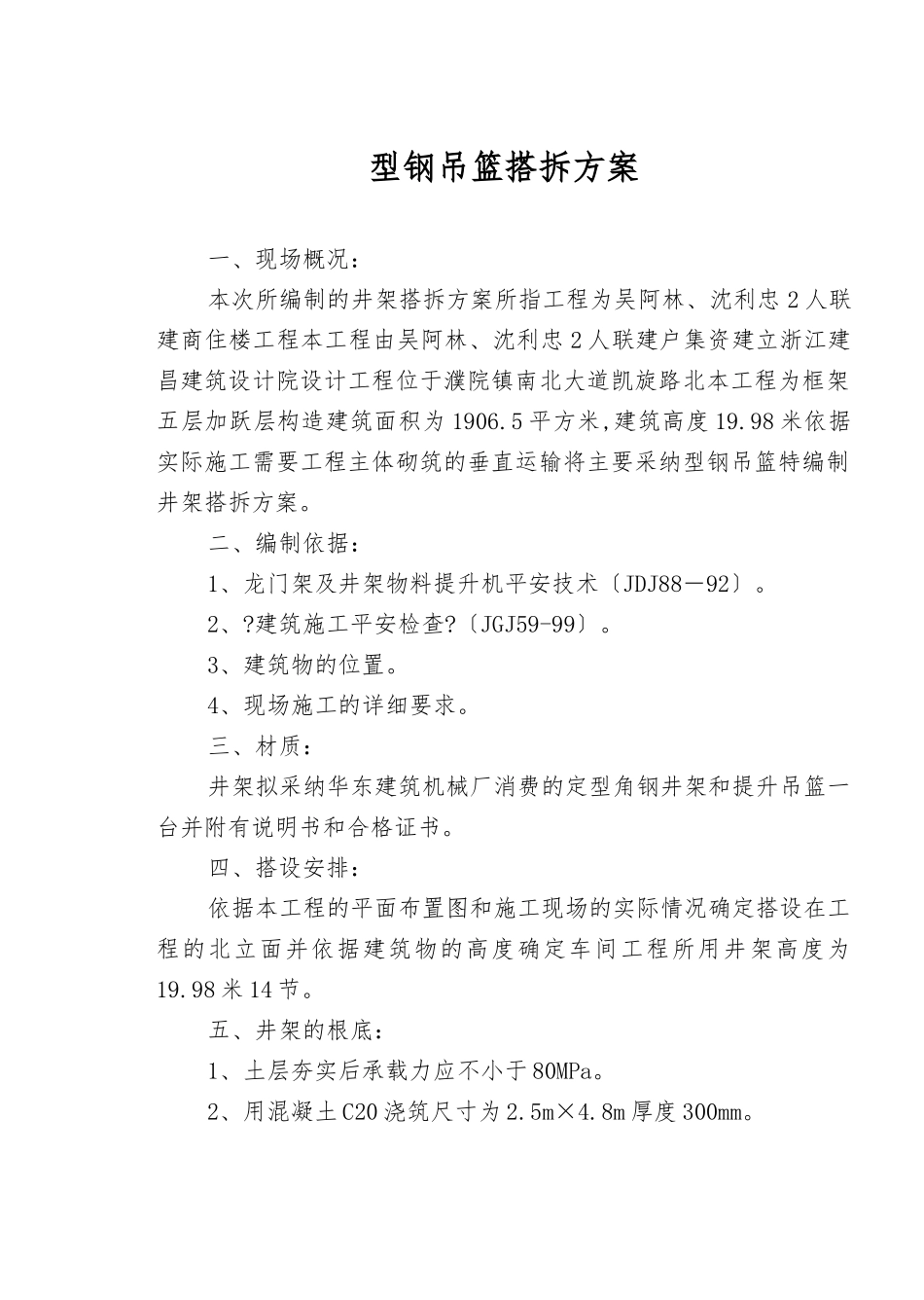

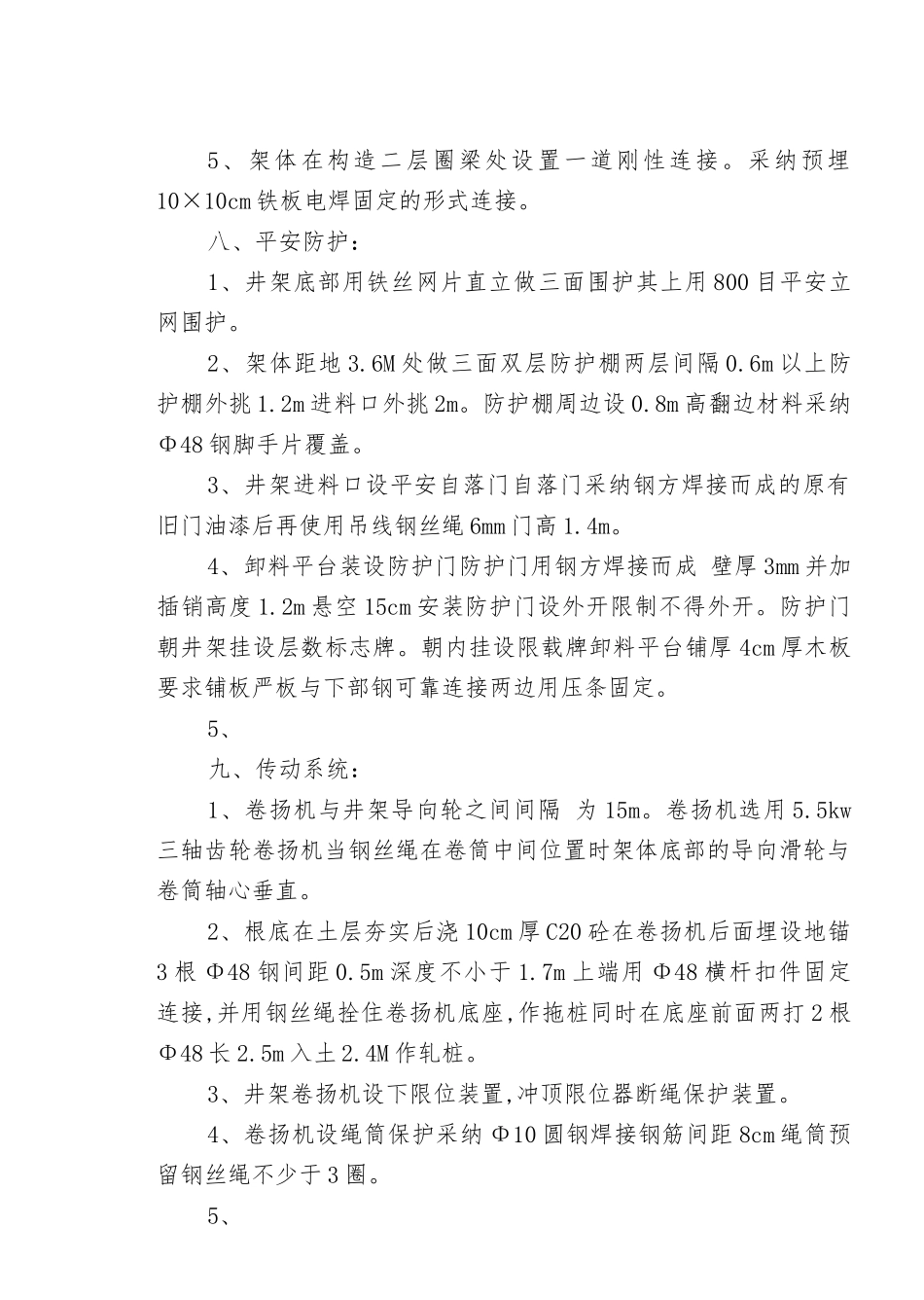

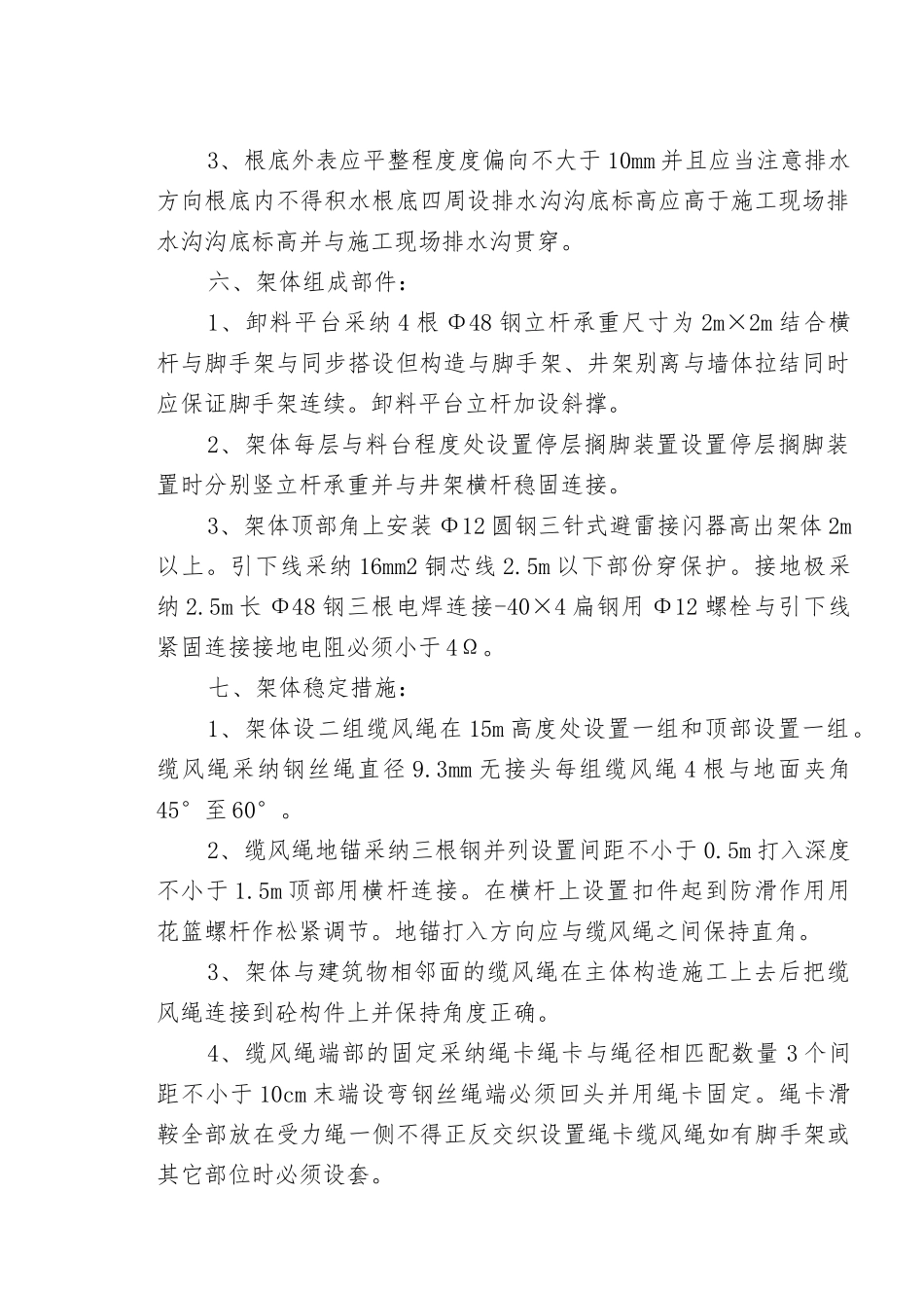

型钢吊篮搭拆方案一、现场概况：本次所编制的井架搭拆方案所指工程为吴阿林、沈利忠 2 人联建商住楼工程本工程由吴阿林、沈利忠 2 人联建户集资建立浙江建昌建筑设计院设计工程位于濮院镇南北大道凯旋路北本工程为框架五层加跃层构造建筑面积为 1906.5 平方米,建筑高度 19.98 米依据实际施工需要工程主体砌筑的垂直运输将主要采纳型钢吊篮特编制井架搭拆方案。二、编制依据：1、龙门架及井架物料提升机平安技术〔JDJ88－92〕。2、?建筑施工平安检查?〔JGJ59-99〕。3、建筑物的位置。4、现场施工的详细要求。三、材质：井架拟采纳华东建筑机械厂消费的定型角钢井架和提升吊篮一台并附有说明书和合格证书。四、搭设安排：依据本工程的平面布置图和施工现场的实际情况确定搭设在工程的北立面并依据建筑物的高度确定车间工程所用井架高度为19.98 米 14 节。五、井架的根底：1、土层夯实后承载力应不小于 80MPa。2、用混凝土 C20 浇筑尺寸为 2.5m×4.8m 厚度 300mm。3、根底外表应平整程度度偏向不大于 10mm 并且应当注意排水方向根底内不得积水根底四周设排水沟沟底标高应高于施工现场排水沟沟底标高并与施工现场排水沟贯穿。六、架体组成部件：1、卸料平台采纳 4 根 Φ48 钢立杆承重尺寸为 2m×2m 结合横杆与脚手架与同步搭设但构造与脚手架、井架别离与墙体拉结同时应保证脚手架连续。卸料平台立杆加设斜撑。2、架体每层与料台程度处设置停层搁脚装置设置停层搁脚装置时分别竖立杆承重并与井架横杆稳固连接。3、架体顶部角上安装 Φ12 圆钢三针式避雷接闪器高出架体 2m以上。引下线采纳 16mm2 铜芯线 2.5m 以下部份穿保护。接地极采纳 2.5m 长 Φ48 钢三根电焊连接-40×4 扁钢用 Φ12 螺栓与引下线紧固连接接地电阻必须小于 4Ω。七、架体稳定措施：1、架体设二组缆风绳在 15m 高度处设置一组和顶部设置一组。缆风绳采纳钢丝绳直径 9.3mm 无接头每组缆风绳 4 根与地面夹角45°至 60°。2、缆风绳地锚采纳三根钢并列设置间距不小于 0.5m 打入深度不小于 1.5m 顶部用横杆连接。在横杆上设置扣件起到防滑作用用花篮螺杆作松紧调节。地锚打入方向应与缆风绳之间保持直角。3、架体与建筑物相邻面的缆风绳在主体构造施工上去后把缆风绳连接到砼构件上并保持角度正确。4、缆风绳端部的固定采纳绳卡绳卡与绳径相匹配数量 3 个间距不小于 10cm 末端设弯钢丝绳端必须回头并用绳卡固定。绳卡滑鞍全部放...
