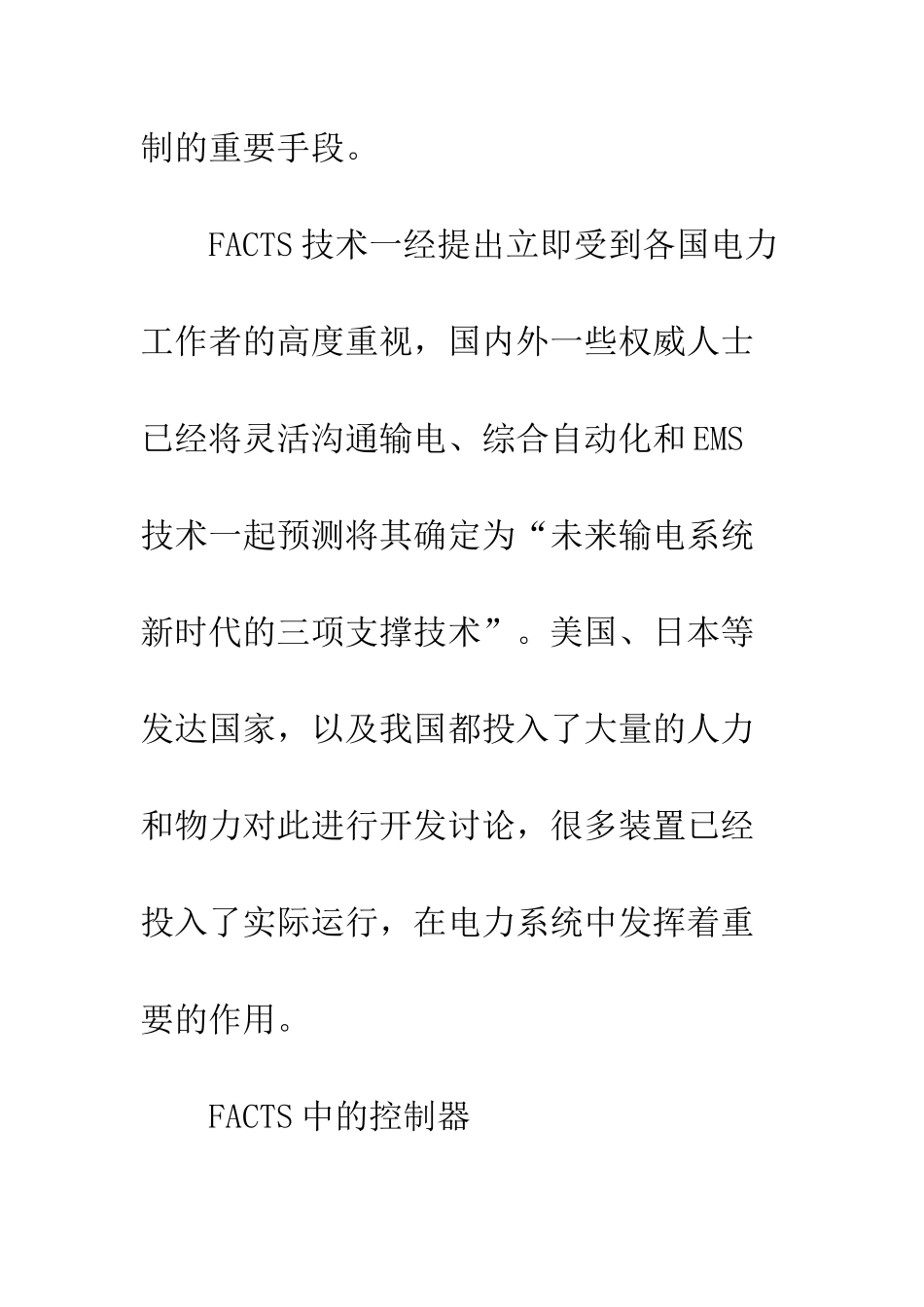

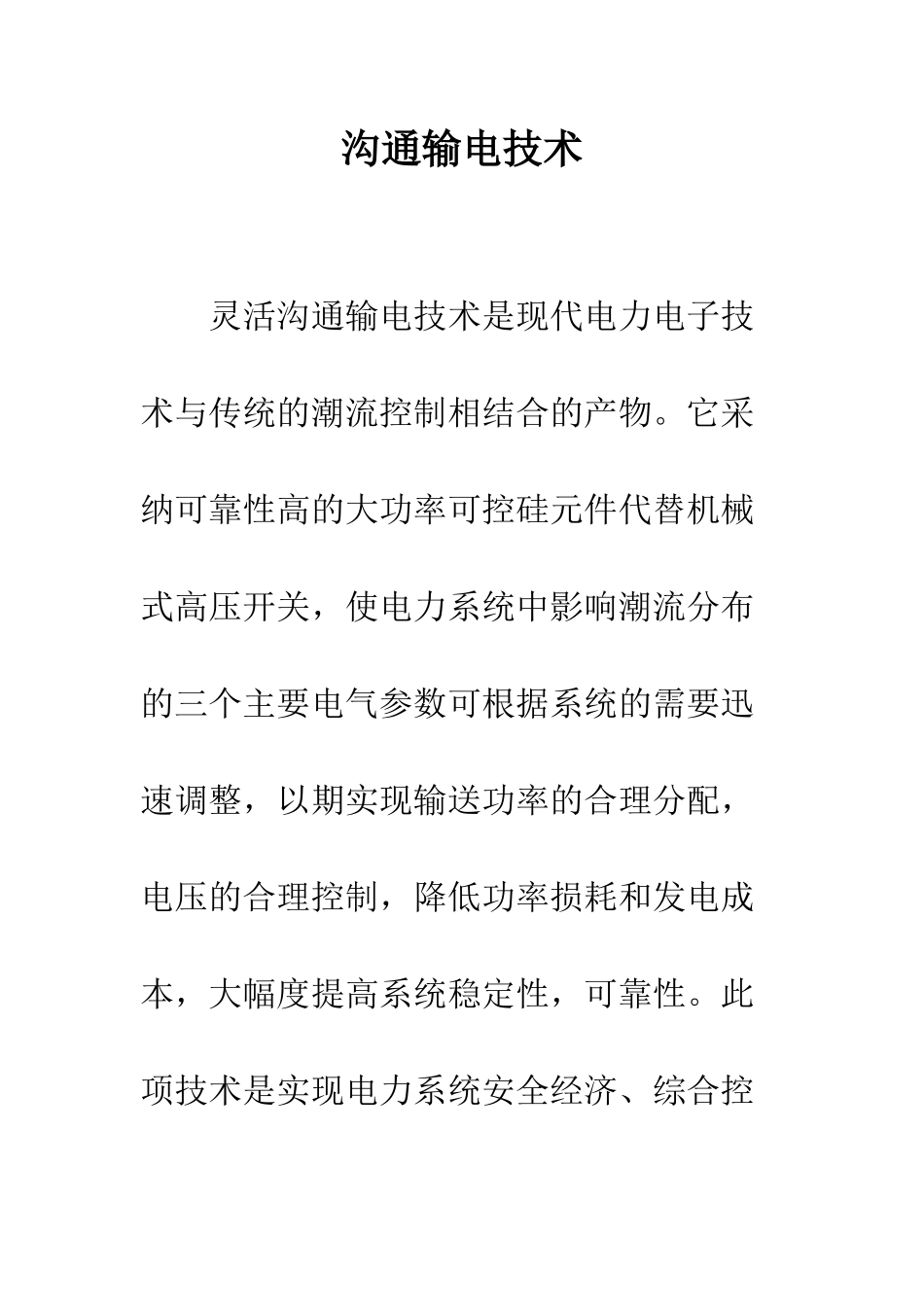

沟通输电技术 灵活沟通输电技术是现代电力电子技术与传统的潮流控制相结合的产物。它采纳可靠性高的大功率可控硅元件代替机械式高压开关，使电力系统中影响潮流分布的三个主要电气参数可根据系统的需要迅速调整，以期实现输送功率的合理分配，电压的合理控制，降低功率损耗和发电成本，大幅度提高系统稳定性，可靠性。此项技术是实现电力系统安全经济、综合控制的重要手段。 FACTS 技术一经提出立即受到各国电力工作者的高度重视，国内外一些权威人士已经将灵活沟通输电、综合自动化和 EMS技术一起预测将其确定为“未来输电系统新时代的三项支撑技术”。美国、日本等发达国家，以及我国都投入了大量的人力和物力对此进行开发讨论，很多装置已经投入了实际运行，在电力系统中发挥着重要的作用。 FACTS 中的控制器 1、静止无功补偿器 SVC 静止无功补偿器的典型代表是晶闸管投切的电容器，和晶闸管控制的电抗器。实际应用中，将 TCR 与并联电容器配合使用，根据投切电容器的元件不同，可分为TCR 与固定电容器配合使用的静止无功补偿器，和 TCR 与断路器投切电容器配合使用的补偿器，以及 TCR 与 TSC 配合使用的无功补偿器。这些组合而成的 SVC 的重要特性是它能连续调节补偿装置的无功功率，进行动态补偿，使补偿点的电压接近维持不变，但 SVC 只能补偿系统的电压，其无功输出与补偿点节点电压的平方成正比，当电压降低时其补偿作用会减弱。SVC 的主要作用是电压控制，采纳适当的控制方式后，SVC 也可以有阻尼系统功率振荡和增加稳定性等作用。目前，SVC 技术已经比较成熟，国外从 60 年代就已经开始应用 SVC，七十年代末开始用于输电系统的电压控制，经过几十年的进展，不仅将静止无功补偿器，用于输电系统的电压控制，也用于配电系统的补偿和控制，还可用于电力终端用户的无功补偿一电压控制。 2、静止同步补偿器 STATCOM 静止同步补偿器也可以称为 ASVG——有源静止无功发生器。它的基本原理是将自换相桥式电路直接或者通过电抗器并联到电网上，适当调节桥式电路沟通侧输出电压的幅值和相位，就可以使该电路吸收或发出满足要求的无功电流，实现动态无功补偿。ASVG 根据直流侧采纳的电容和电感两种不同的储能元件，可以分为电压型和电流型。它可以通过控制其容性或感性电流，与系统交换无功，在任何系统电压的情况下，都能输出额定的无功功率，与SVC 相比，在系统故障的情况下静止同步补偿器维持系统电压，提高系...
