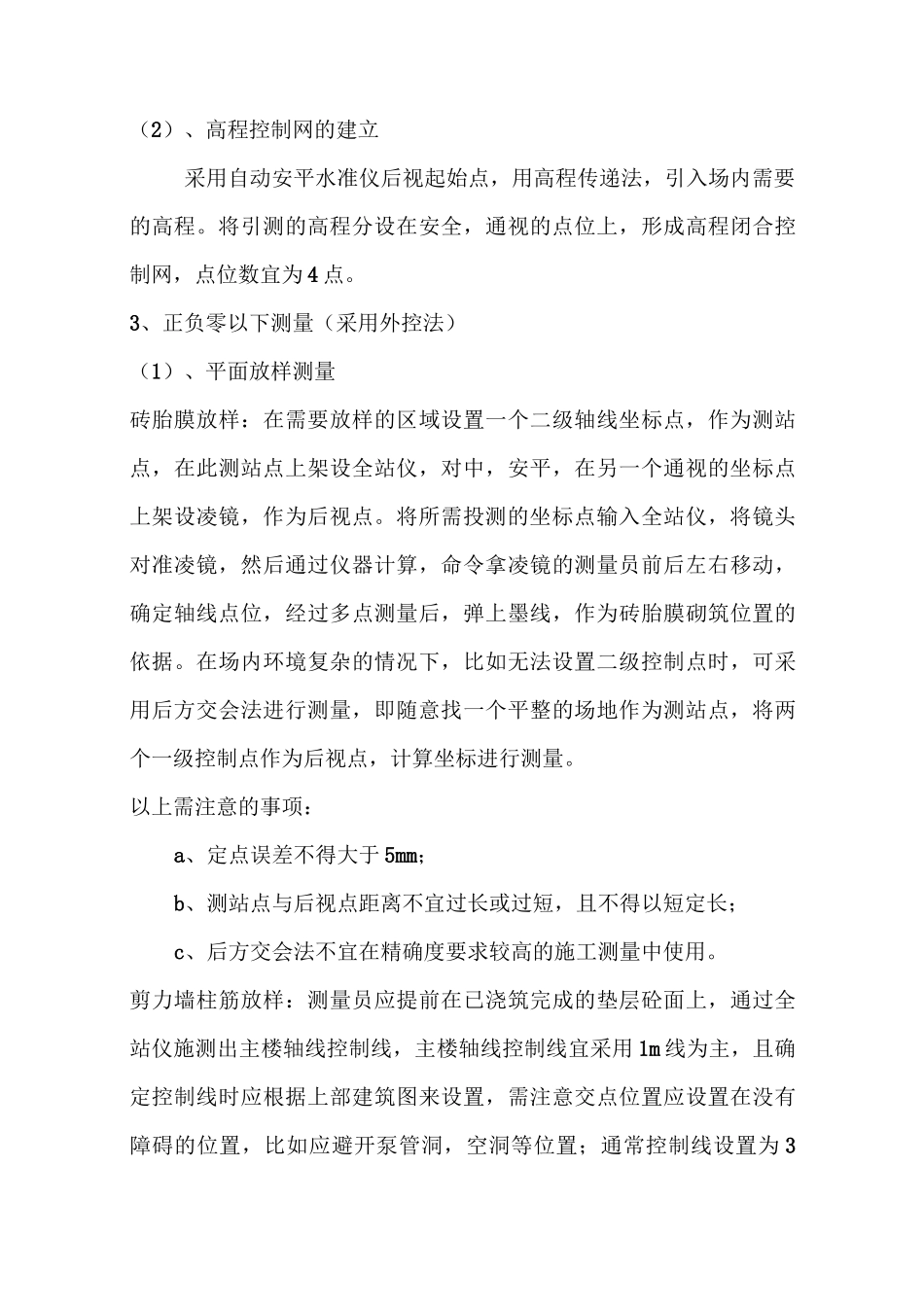

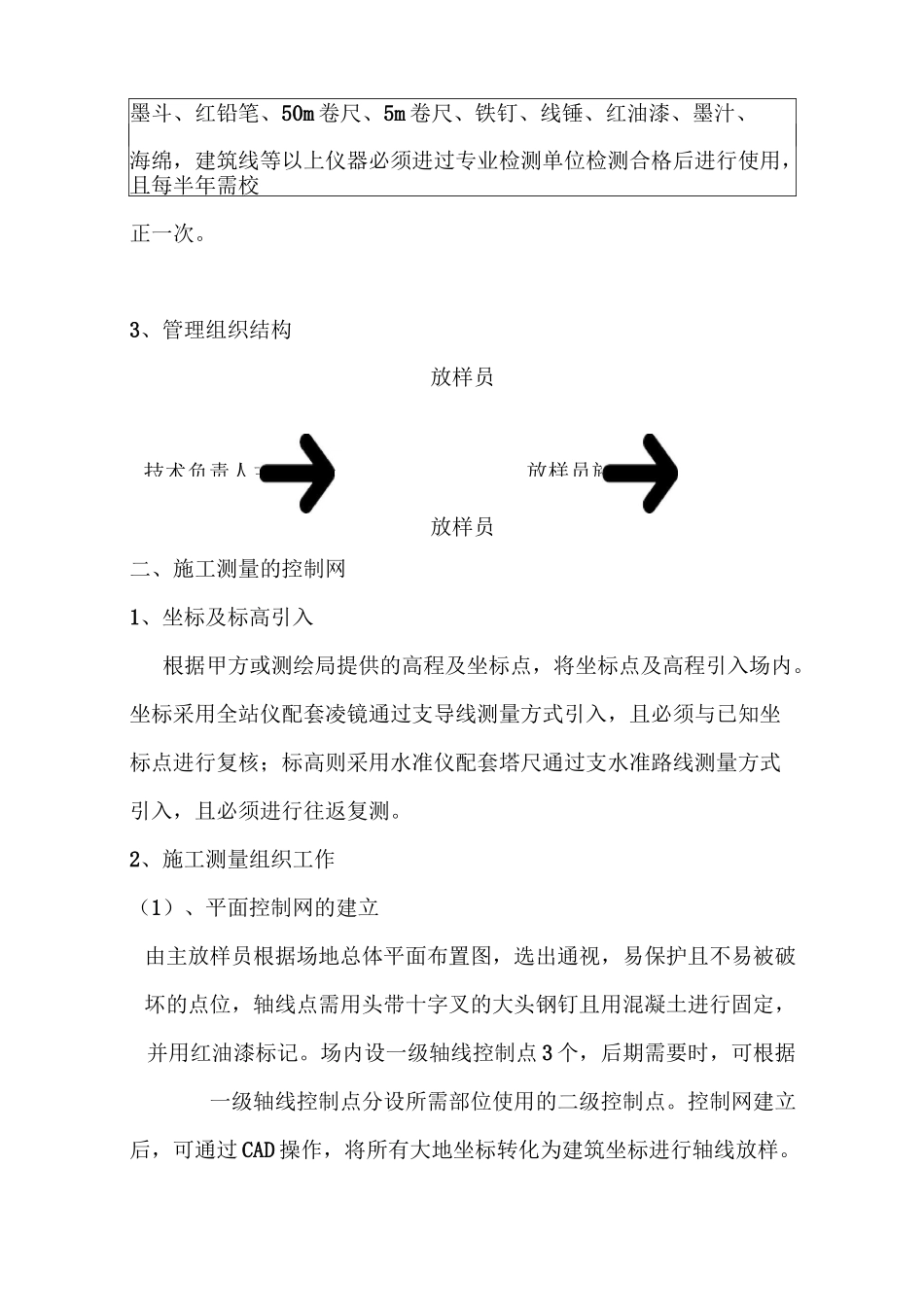

工程测量施工方案测量放线为工程施工开辟了道路，提供方向。准确，周密的测量工作不但关系到一个工程是否能顺利按图施工，而且还给施工质量提供重要的技术保证，为质量检查等工作提供方法和手段。可以这样比喻：如果没有测量，工程施工将寸步难行，施工质量将无从谈起。一、施工部署1、人员的组织：由项目部专业测量技术人员成立测量小组，设立责任人主放样员。根据测绘局提供的坐标及高程建立平面轴线控制网和高程控制网，组员有 3~4 人组成，要求分工明确，所有测量工作逐日进行安排，由责任人主放样员根据项目总进度计划进行安排。2、测量仪器准备仪器名称规格型号单位数量全站仪苏州光台1自动安平水准仪DSC32-1台2投线仪莱赛台3激光垂准仪DZJ20C-1台2塔尺5M把3对讲机SFE对1技术负责人主放样员放样员施工班组墨斗、红铅笔、50m 卷尺、5m 卷尺、铁钉、线锤、红油漆、墨汁、海绵，建筑线等以上仪器必须进过专业检测单位检测合格后进行使用，且每半年需校正一次。3、管理组织结构放样员放样员二、施工测量的控制网1、坐标及标高引入根据甲方或测绘局提供的高程及坐标点，将坐标点及高程引入场内。坐标采用全站仪配套凌镜通过支导线测量方式引入，且必须与已知坐标点进行复核；标高则采用水准仪配套塔尺通过支水准路线测量方式引入，且必须进行往返复测。2、施工测量组织工作（1）、平面控制网的建立由主放样员根据场地总体平面布置图，选出通视，易保护且不易被破坏的点位，轴线点需用头带十字叉的大头钢钉且用混凝土进行固定，并用红油漆标记。场内设一级轴线控制点 3 个，后期需要时，可根据一级轴线控制点分设所需部位使用的二级控制点。控制网建立后，可通过 CAD 操作，将所有大地坐标转化为建筑坐标进行轴线放样。（2）、高程控制网的建立采用自动安平水准仪后视起始点，用高程传递法，引入场内需要的高程。将引测的高程分设在安全，通视的点位上，形成高程闭合控制网，点位数宜为 4 点。3、正负零以下测量（采用外控法）（1）、平面放样测量砖胎膜放样：在需要放样的区域设置一个二级轴线坐标点，作为测站点，在此测站点上架设全站仪，对中，安平，在另一个通视的坐标点上架设凌镜，作为后视点。将所需投测的坐标点输入全站仪，将镜头对准凌镜，然后通过仪器计算，命令拿凌镜的测量员前后左右移动，确定轴线点位，经过多点测量后，弹上墨线，作为砖胎膜砌筑位置的依据。在场内环境复杂的情况下，比如无法设置二级控制点时，可采用...
