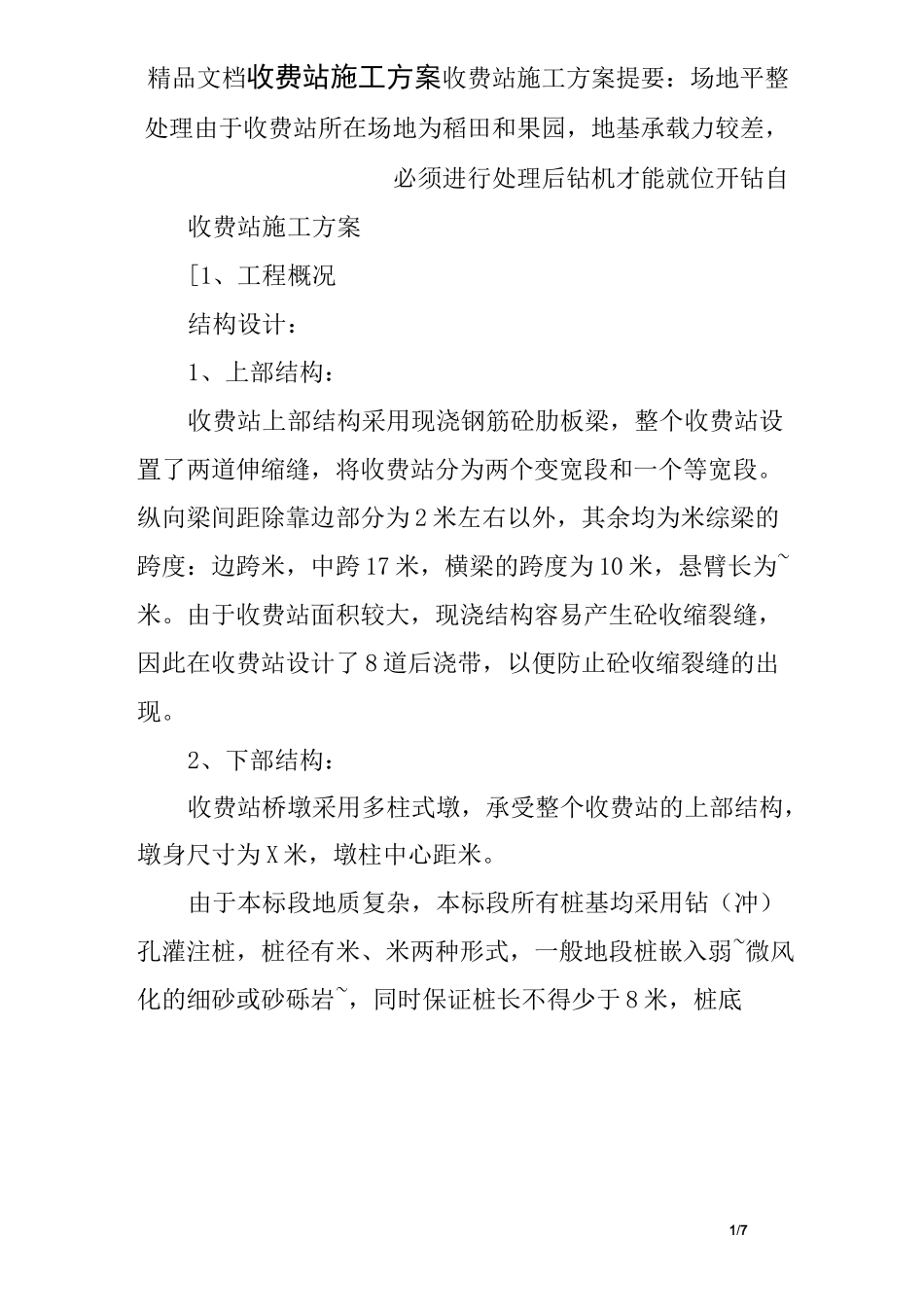

1/7精品文档收费站施工方案收费站施工方案提要：场地平整处理由于收费站所在场地为稻田和果园，地基承载力较差，必须进行处理后钻机才能就位开钻自收费站施工方案[1、工程概况结构设计：1、上部结构：收费站上部结构采用现浇钢筋砼肋板梁，整个收费站设置了两道伸缩缝，将收费站分为两个变宽段和一个等宽段。纵向梁间距除靠边部分为 2 米左右以外，其余均为米综梁的跨度：边跨米，中跨 17 米，横梁的跨度为 10 米，悬臂长为~米。由于收费站面积较大，现浇结构容易产生砼收缩裂缝，因此在收费站设计了 8 道后浇带，以便防止砼收缩裂缝的出现。2、下部结构：收费站桥墩采用多柱式墩，承受整个收费站的上部结构，墩身尺寸为 X 米，墩柱中心距米。由于本标段地质复杂，本标段所有桩基均采用钻（冲）孔灌注桩，桩径有米、米两种形式，一般地段桩嵌入弱~微风化的细砂或砂砾岩~，同时保证桩长不得少于 8 米，桩底精品文档2/73/7精品文档用吊车吊罐浇筑。立柱模板采用自制钢模板，模板单元节长 2m,另加工 1 节作为调节模板，立柱施工采用 ckc 脚手架搭设操作平台。立柱施工工艺参见"、墩柱施工"。收费站承台拟安排在 2002 年 12 月至 2003 年 8 月进行。［、支座施工1、支座垫石浇筑在墩柱砼浇筑完成后，测量放样定出垫石轴线，结合面凿毛清理干净，绑扎垫石钢筋网，安装模板，再测量放出垫石顶标高，然后浇筑砼。注意预留支座地脚螺栓孔位置是否准确(分隔墩处)，同时须保证垫石顶面平整以不影响支座的安装。2、支座安装收费站支座形式种类较多，有 GjZF4200X300X44mm 板式橡胶支座 136 个，GPZ(II)5DX 盆式橡胶支座 80 个，GPZ(II)4DX 盆式橡胶支座 20 个，GPZ(II)3DX 盆式橡胶支座 12 个。支座安装前，支座安装严格按生产厂家要求及施工规范进行，支座安装步骤参照盖梁及支座、垫石安装。［、上部结构施工1、概况收费站上部结构设计 25 跨变宽度现浇砼肋板梁，纵箱高度米，横梁高米(或米)，采用 c40 混凝土，由于收费站面积较大，现浇结构容易产生砼收缩裂缝，因此在收费站设4/7精品文档计了 8 道后浇带，以防止砼收缩裂缝的出现。（后浇带位置详见收费站梁格平面图）2、施工工艺流程现浇肋板梁采用满堂 ckc 支架现浇，在地基完成处理后进行，以两道后浇带或伸缩缝之间为一施工段，其施工工艺流程见：现浇肋板梁施工工艺流程图。：现浇肋板梁施工工艺流程图。1、基础处理肋板梁施工前，首先将桥跨处场地推...
