人工挖孔桩技术交底-修改

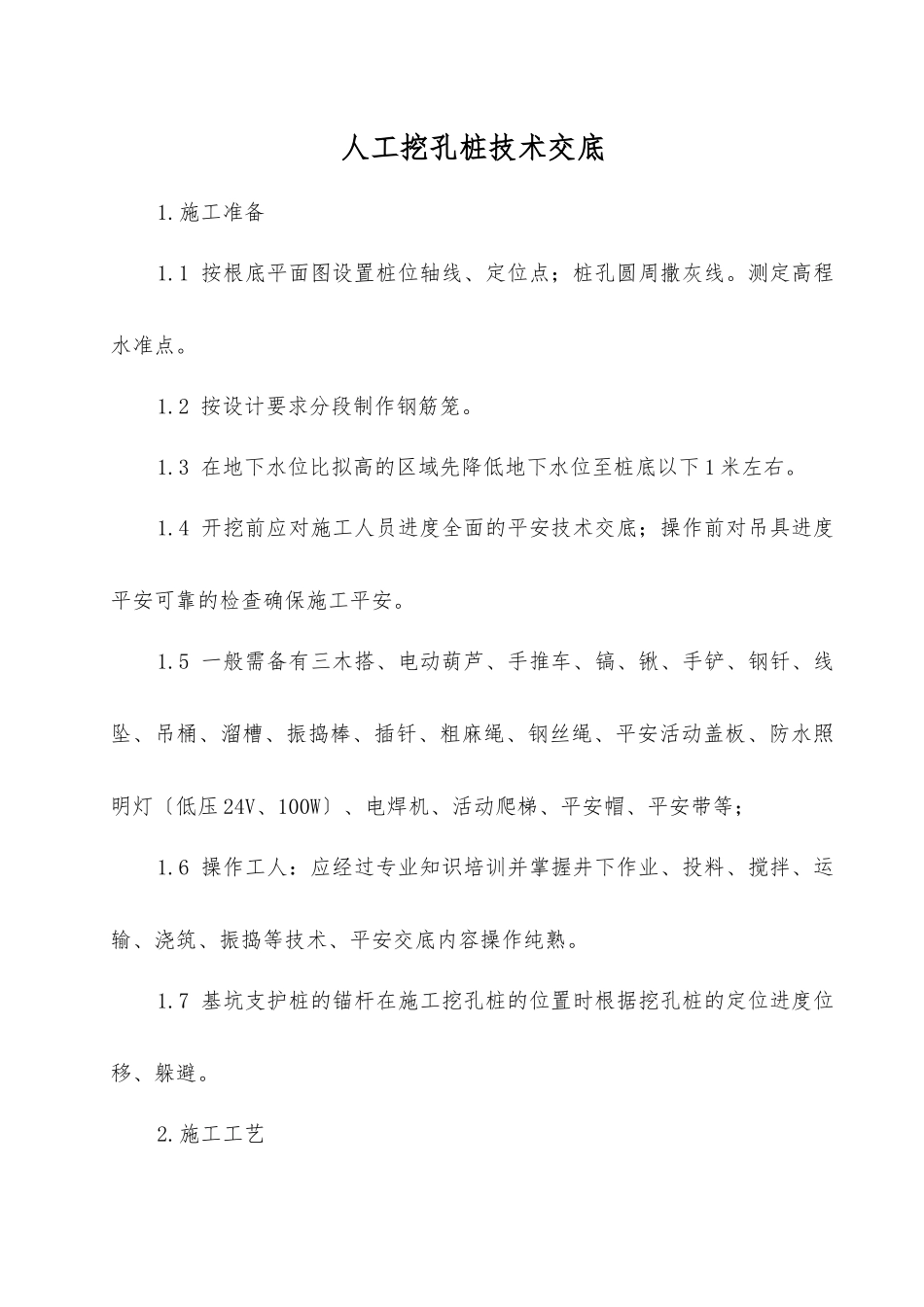

人工挖孔桩技术交底-修改_第1页
1/7
人工挖孔桩技术交底-修改_第2页
2/7
人工挖孔桩技术交底-修改_第3页
3/7
人工挖孔桩技术交底1.施工准备1.1 按根底平面图设置桩位轴线、定位点;桩孔圆周撒灰线。测定高程水准点。1.2 按设计要求分段制作钢筋笼。1.3 在地下水位比拟高的区域先降低地下水位至桩底以下 1 米左右。1.4 开挖前应对施工人员进度全面的平安技术交底;操作前对吊具进度平安可靠的检查确保施工平安。1.5 一般需备有三木搭、电动葫芦、手推车、镐、锹、手铲、钢钎、线坠、吊桶、溜槽、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯〔低压 24V、100W〕、电焊机、活动爬梯、平安帽、平安带等;1.6 操作工人:应经过专业知识培训并掌握井下作业、投料、搅拌、运输、浇筑、振捣等技术、平安交底内容操作纯熟。1.7 基坑支护桩的锚杆在施工挖孔桩的位置时根据挖孔桩的定位进度位移、躲避。2.施工工艺2.1 工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位〔中心〕轴线→加设垂直运输架→安装电动葫芦→安装吊桶、照明、活动盖板、通风机等→开挖、吊运第二节桩孔土方〔修边〕→先拆第一节支第二节护壁模板〔放附加钢筋〕→浇筑第二节护壁混凝土→检查桩〔中心〕轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土串筒〔导〕→浇筑桩身混凝土〔随浇随振〕。2.2 操作工艺 放线定桩位及高程:在场地三通一平的根底上根据建筑物测量控制料和基桩平面布置图测定桩位轴线方格控制桩和高程基准点。确定好桩位中心以中心为圆心以桩身半径加护壁厚度为半径画出上部〔即第一步〕的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后必须经技术部门进度复查后开挖。沿圆周采纳粘土砖砌筑 250mm 高井圈便于挡土、挡水。桩位轴线和高程均应标定在井圈的上口。2.2.2 开挖第一节桩孔土方:开挖桩孔应从上到下逐层进度先挖中间局部的土方然后向周边扩挖有效控制开挖桩孔的截面尺寸。每节的高度 1.0m。每挖完一节必须根据桩孔口上的轴线吊直、修边、使孔壁圆弧保持上下顺直一致。先施工对角两个桩孔再施工剩余两桩孔。 支护壁模板附加钢筋:为了防止桩孔壁坍方确保平安施工成孔设置钢筋混凝土井圈。护壁模板采纳拆上节、支下节重复周转使用。在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因受涨力而变形。不设程度支撑以方便操作。2.2.4 浇筑第一节护壁混凝土:桩孔护壁混凝土每挖完一节以后应当立即浇筑混凝土。人工浇筑人...
