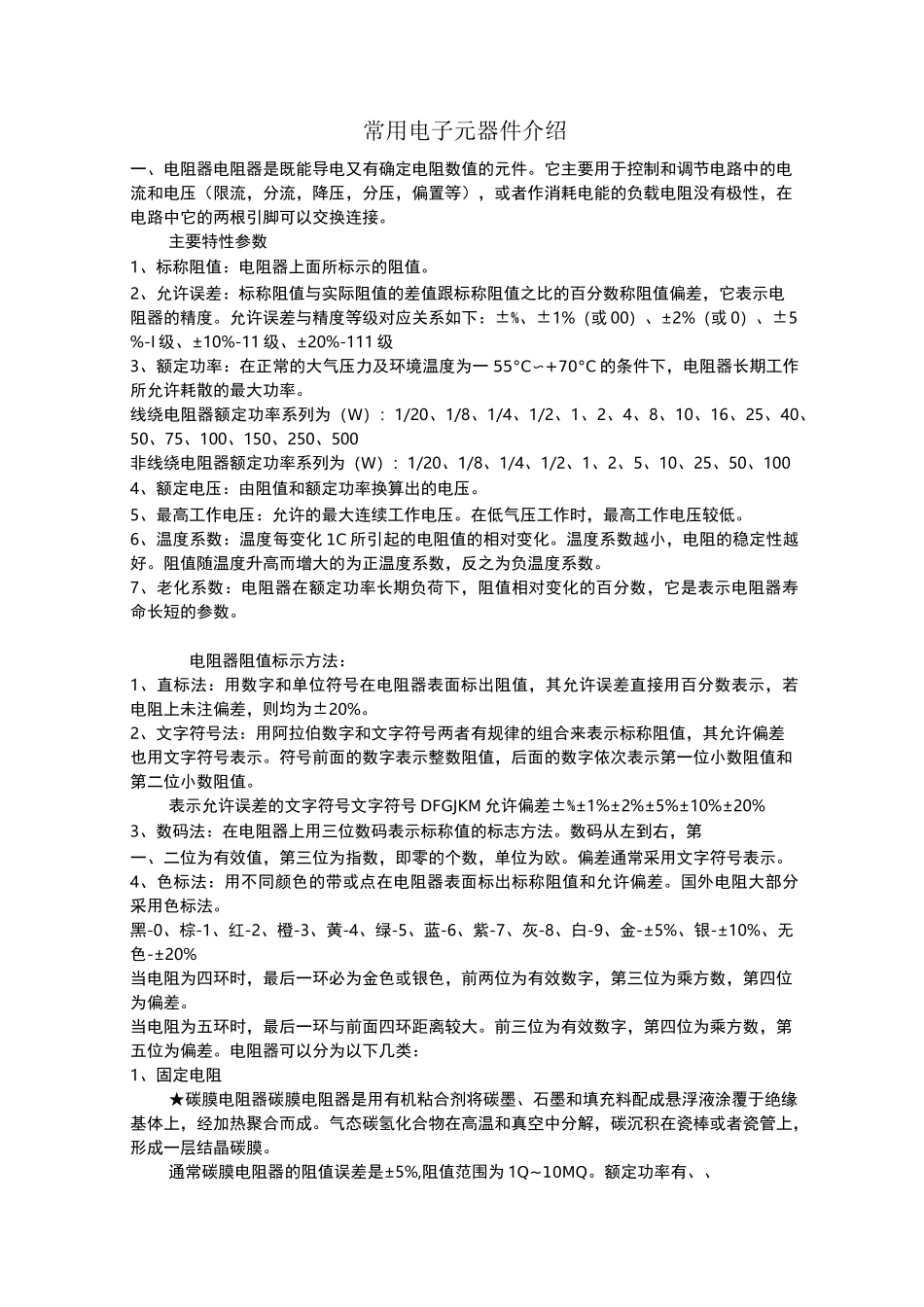

常用电子元器件介绍_第1页
1/8

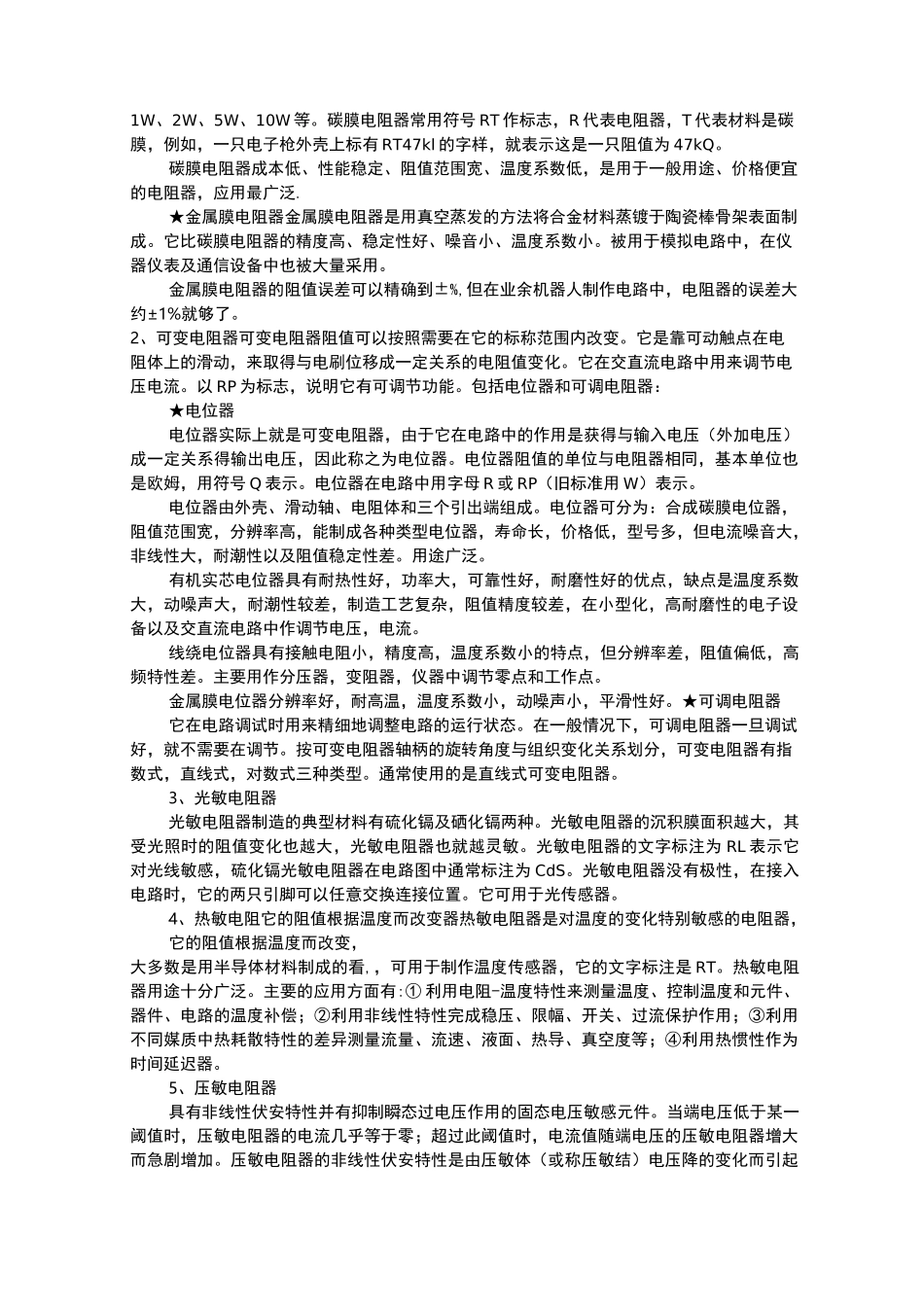

常用电子元器件介绍_第2页
2/8

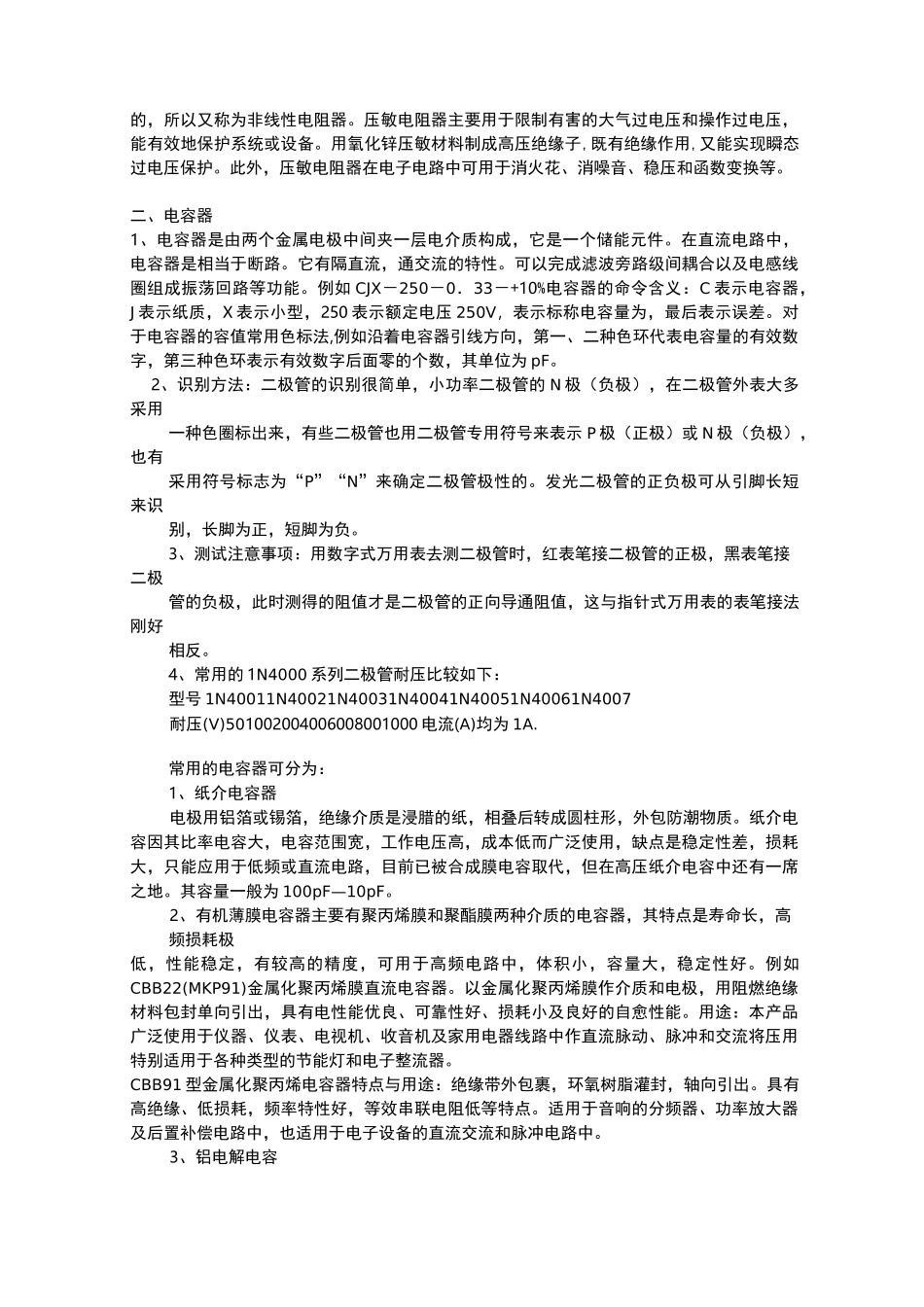

常用电子元器件介绍_第3页
3/8
常用电子元器件介绍一、电阻器电阻器是既能导电又有确定电阻数值的元件。它主要用于控制和调节电路中的电流和电压(限流,分流,降压,分压,偏置等),或者作消耗电能的负载电阻没有极性,在电路中它的两根引脚可以交换连接。主要特性参数1、标称阻值:电阻器上面所标示的阻值。2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。允许误差与精度等级对应关系如下:±%、±1%(或 00)、±2%(或 0)、±5%-I 级、±10%-11 级、±20%-111 级3、额定功率:在正常的大气压力及环境温度为一 55°C〜+70°C 的条件下,电阻器长期工作所允许耗散的最大功率。线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。5、最高工作电压:允许的最大连续工作电压。在低气压工作时,最高工作电压较低。6、温度系数:温度每变化 1C 所引起的电阻值的相对变化。温度系数越小,电阻的稳定性越好。阻值随温度升高而增大的为正温度系数,反之为负温度系数。7、老化系数:电阻器在额定功率长期负荷下,阻值相对变化的百分数,它是表示电阻器寿命长短的参数。电阻器阻值标示方法:1、直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。2、文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号文字符号 DFGJKM 允许偏差±%±1%±2%±5%±10%±20%3、数码法:在电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。4、色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时,最后一环必为金色或银色,前两位为有效数字,第三位为乘方数,第四位为偏差。当电阻为五环时,最后一环与前面四环距离较大。前三位为有效数字,第四位为乘方数,第五位为偏差。电阻器可以分...
