压缩空气管道施工方案

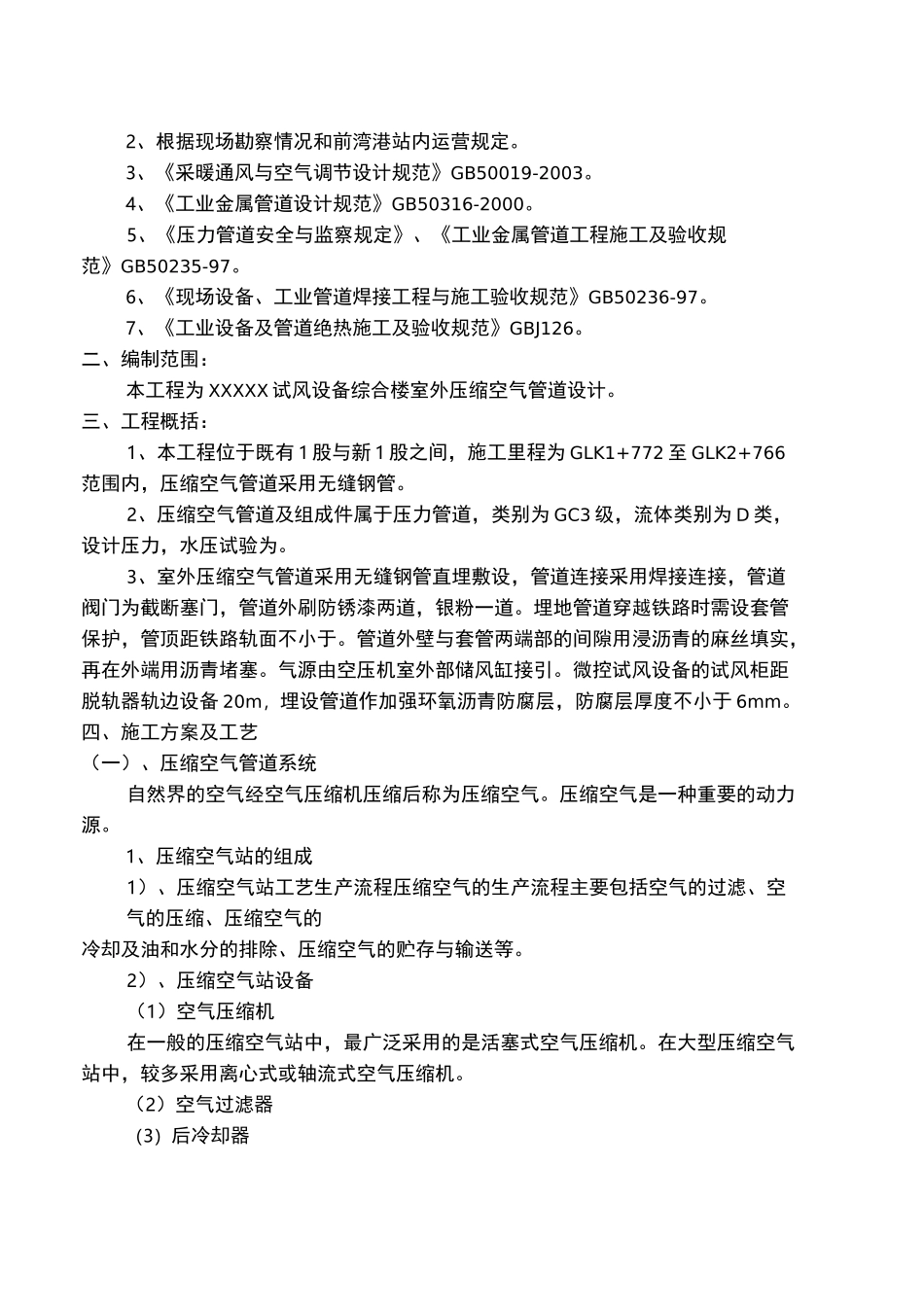

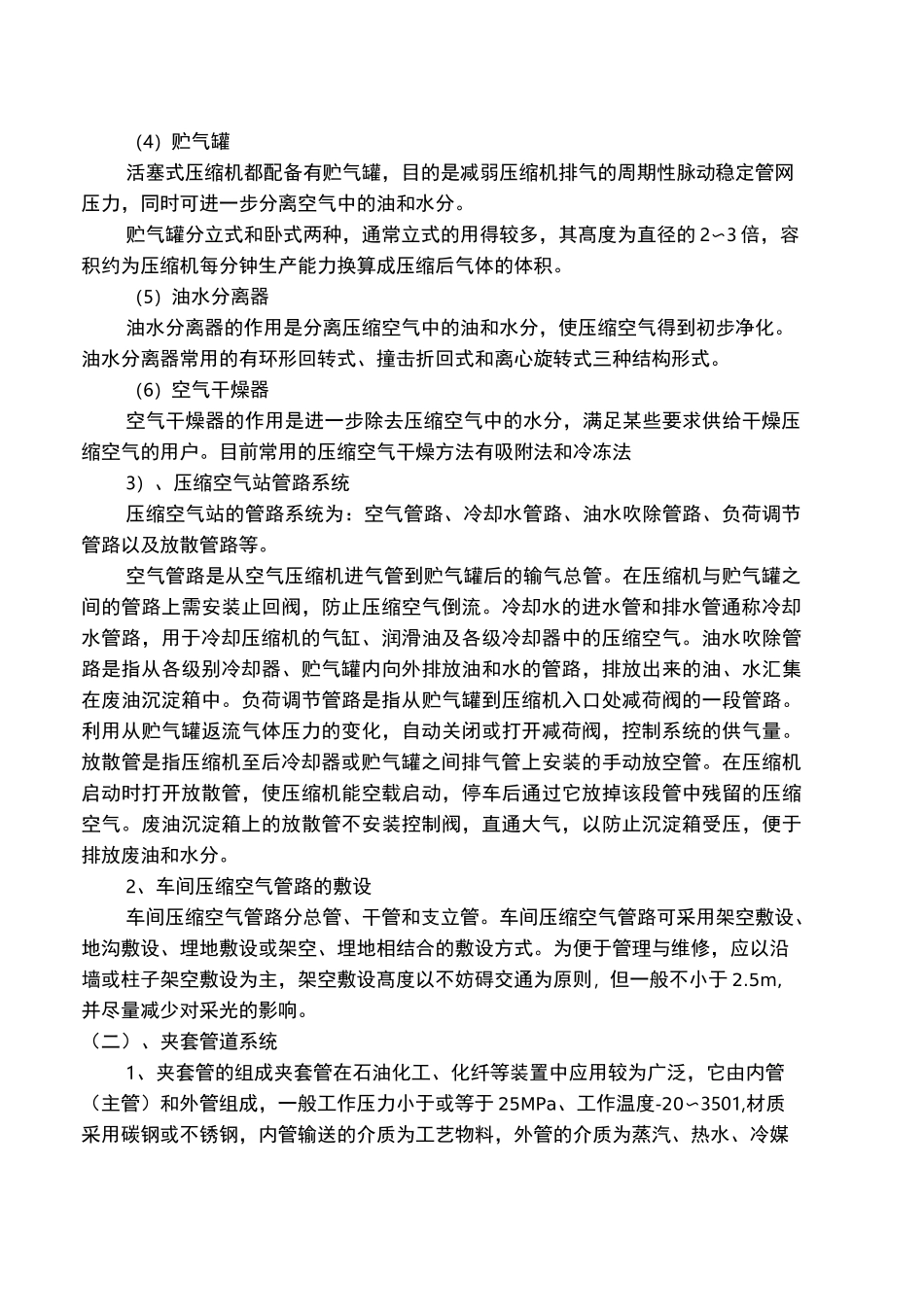

XXXXXXXXX 工程XXXX压缩空气管道施工方案编写人：日期：审核人：日期：批准人：日期：XXXXXXXXXX 项目经理部压缩空气管道施工方案一、编制依据：1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。2、根据现场勘察情况和前湾港站内运营规定。3、《采暖通风与空气调节设计规范》GB50019-2003。4、《工业金属管道设计规范》GB50316-2000。5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。6、《现场设备、工业管道焊接工程与施工验收规范》GB50236-97。7、《工业设备及管道绝热施工及验收规范》GBJ126。二、编制范围：本工程为 XXXXX 试风设备综合楼室外压缩空气管道设计。三、工程概括：1、本工程位于既有 1 股与新 1 股之间，施工里程为 GLK1+772 至 GLK2+766范围内，压缩空气管道采用无缝钢管。2、压缩空气管道及组成件属于压力管道，类别为 GC3 级，流体类别为 D 类，设计压力，水压试验为。3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于。管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。气源由空压机室外部储风缸接引。微控试风设备的试风柜距脱轨器轨边设备 20m，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于 6mm。四、施工方案及工艺（一）、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。压缩空气是一种重要的动力源。1、压缩空气站的组成1）、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。2）、压缩空气站设备（1）空气压缩机在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。（2）空气过滤器（3）后冷却器（4）贮气罐活塞式压缩机都配备有贮气罐，目的是减弱压缩机排气的周期性脉动稳定管网压力，同时可进一步分离空气中的油和水分。贮气罐分立式和卧式两种，通常立式的用得较多，其髙度为直径的 2〜3 倍，容积约为压缩机每分钟生产能力换算成压缩后气体的体积。（5）油水分离器油水分离器的作用是分离压缩空气中的油和水分，使压缩空气得到初步净化。油水分离器常用的有环形回转式、撞击折回式和离心旋转式三种结构形式。（6）空...
