钢板焊接施工方案

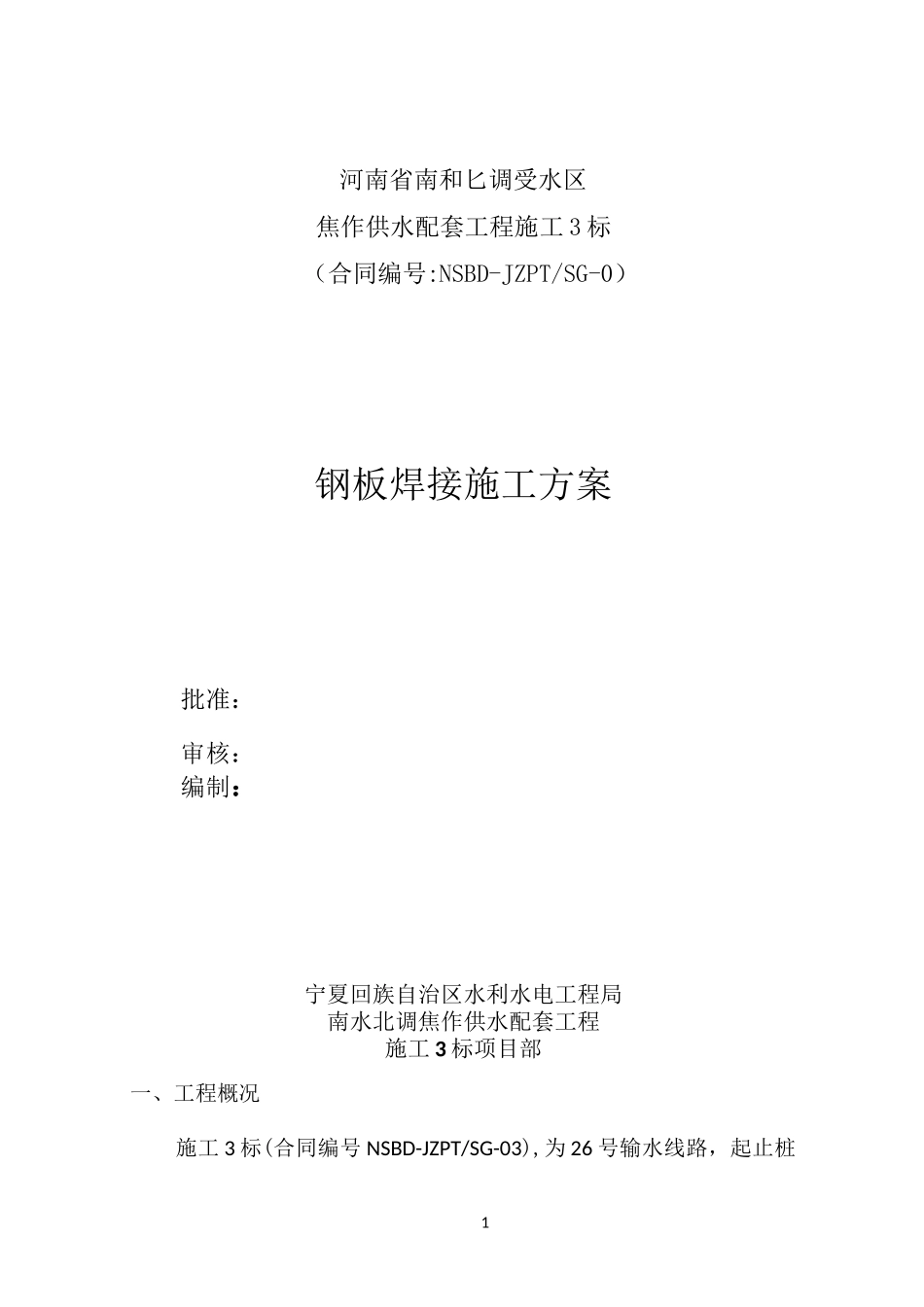

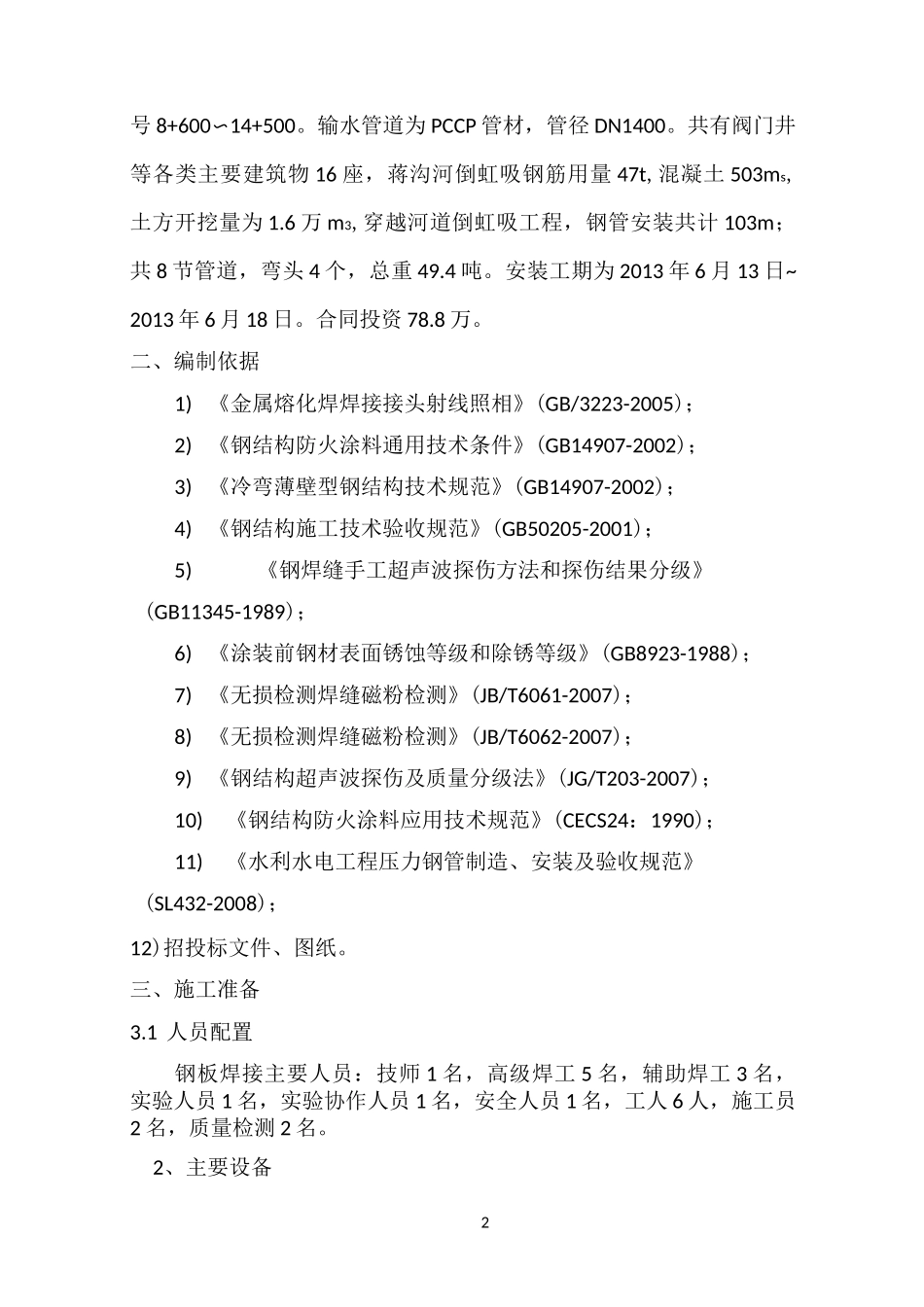

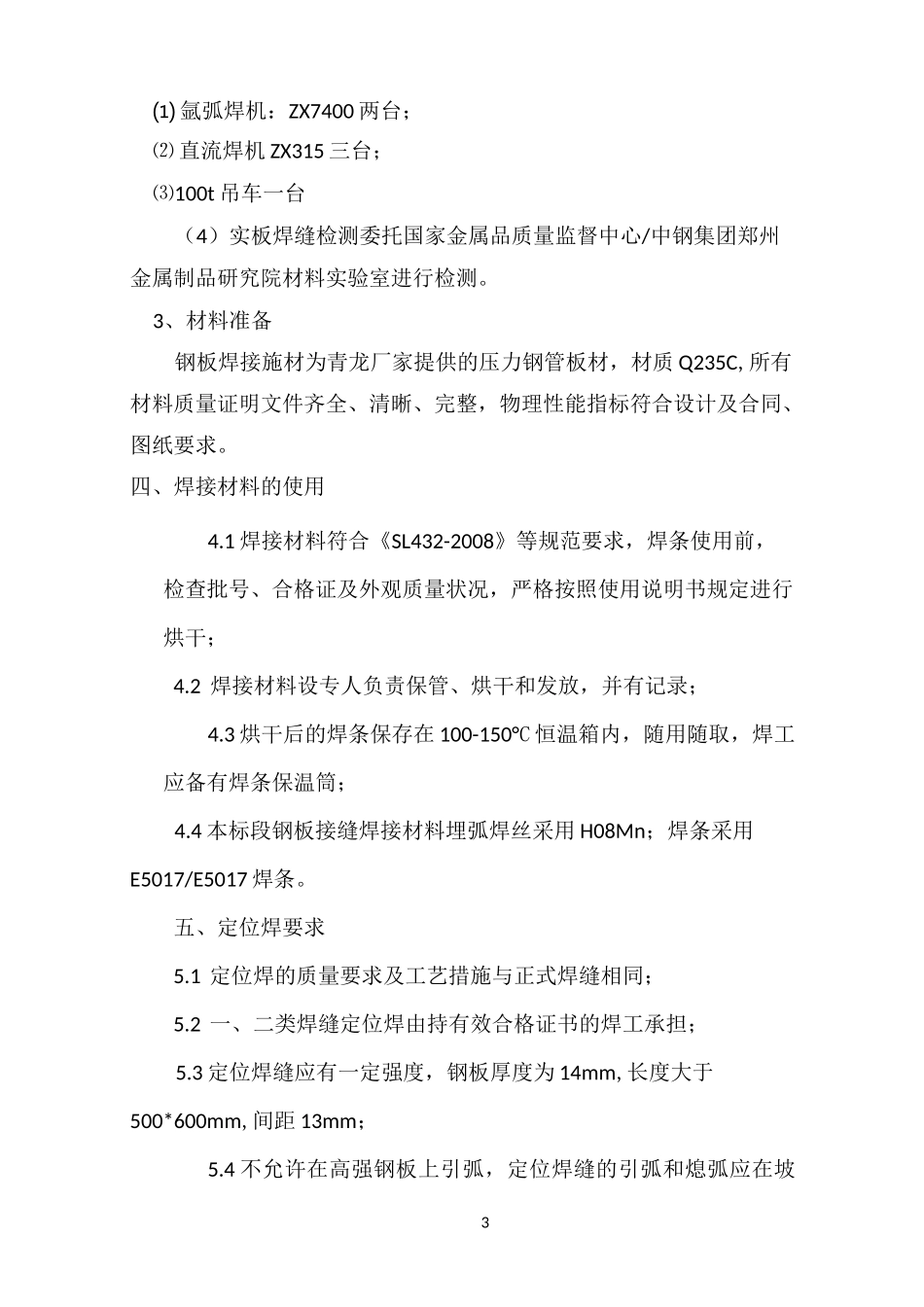

1河南省南和匕调受水区焦作供水配套工程施工 3 标（合同编号:NSBD-JZPT/SG-0）钢板焊接施工方案批准：审核：编制：宁夏回族自治区水利水电工程局南水北调焦作供水配套工程施工 3 标项目部一、工程概况施工 3 标(合同编号 NSBD-JZPT/SG-03),为 26 号输水线路，起止桩2号 8+600〜14+500。输水管道为 PCCP 管材，管径 DN1400。共有阀门井等各类主要建筑物 16 座，蒋沟河倒虹吸钢筋用量 47t,混凝土 503ms,土方开挖量为 1.6 万 m3,穿越河道倒虹吸工程，钢管安装共计 103m；共 8 节管道，弯头 4 个，总重 49.4 吨。安装工期为 2013 年 6 月 13 日~2013 年 6 月 18 日。合同投资 78.8 万。二、编制依据1) 《金属熔化焊焊接接头射线照相》(GB/3223-2005)；2) 《钢结构防火涂料通用技术条件》(GB14907-2002)；3) 《冷弯薄壁型钢结构技术规范》(GB14907-2002)；4) 《钢结构施工技术验收规范》(GB50205-2001)；5)《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345-1989)；6) 《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-1988)；7) 《无损检测焊缝磁粉检测》(JB/T6061-2007)；8) 《无损检测焊缝磁粉检测》(JB/T6062-2007)；9) 《钢结构超声波探伤及质量分级法》(JG/T203-2007)；10)《钢结构防火涂料应用技术规范》(CECS24：1990)；11)《水利水电工程压力钢管制造、安装及验收规范》(SL432-2008)；12)招投标文件、图纸。三、施工准备3.1 人员配置钢板焊接主要人员：技师 1 名，高级焊工 5 名，辅助焊工 3 名，实验人员 1 名，实验协作人员 1 名，安全人员 1 名，工人 6 人，施工员2 名，质量检测 2 名。2、主要设备3⑴ 氩弧焊机：ZX7400 两台；⑵ 直流焊机 ZX315 三台；⑶100t 吊车一台（4）实板焊缝检测委托国家金属品质量监督中心/中钢集团郑州金属制品研究院材料实验室进行检测。3、材料准备钢板焊接施材为青龙厂家提供的压力钢管板材，材质 Q235C,所有材料质量证明文件齐全、清晰、完整，物理性能指标符合设计及合同、图纸要求。四、焊接材料的使用4.1 焊接材料符合《SL432-2008》等规范要求，焊条使用前，检查批号、合格证及外观质量状况，严格按照使用说明书规定进行烘干；4.2 焊接材料设专人负责保管、烘干和发放，并有记录；4.3 烘干后的焊条保存在 100-150°C 恒温箱内，随用随取，焊工应备有焊条保温筒；4.4 本标段钢板接缝焊接材料埋弧焊丝采用 H08Mn；焊条采...
