采暖-施工设计方案(范本)

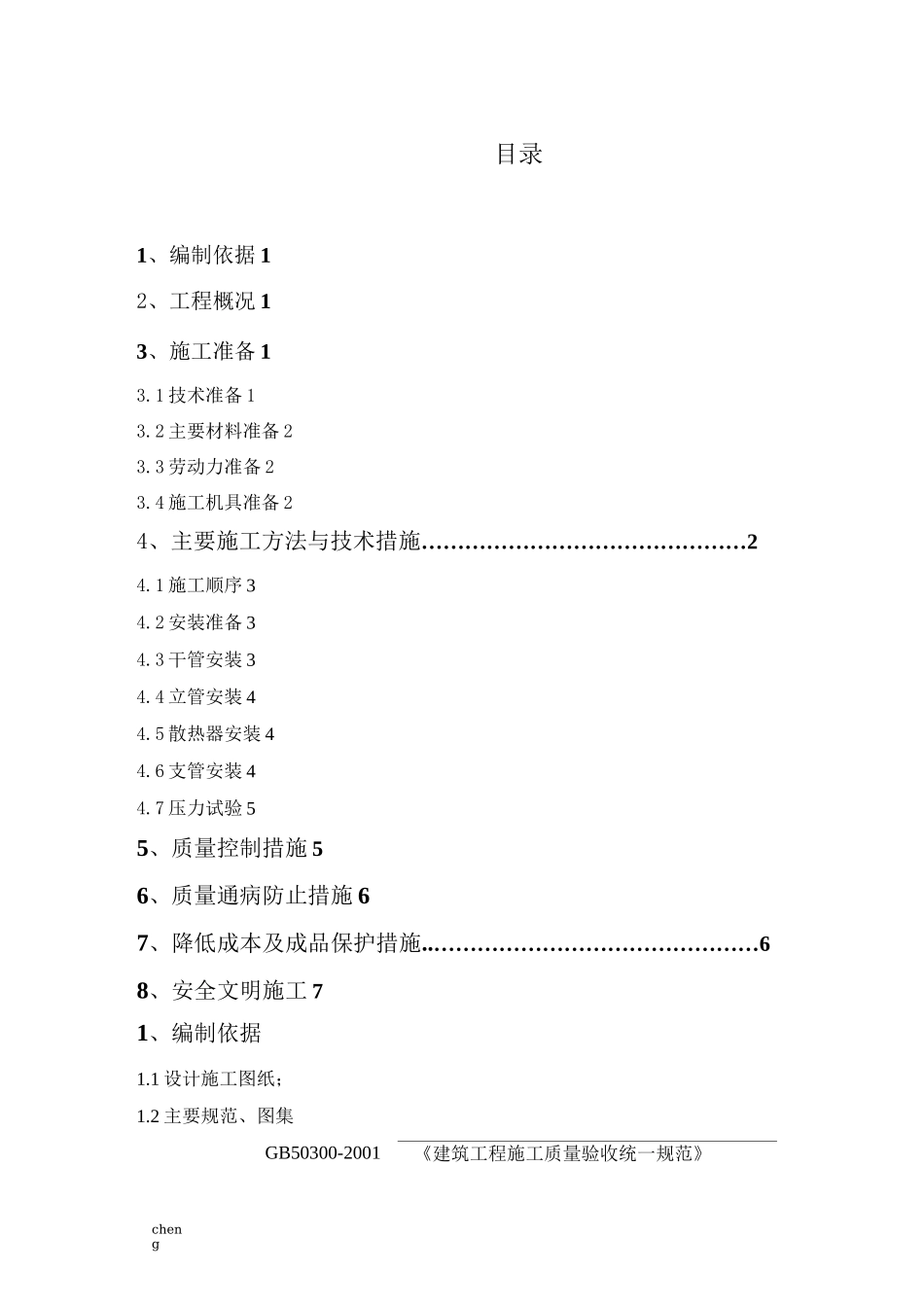

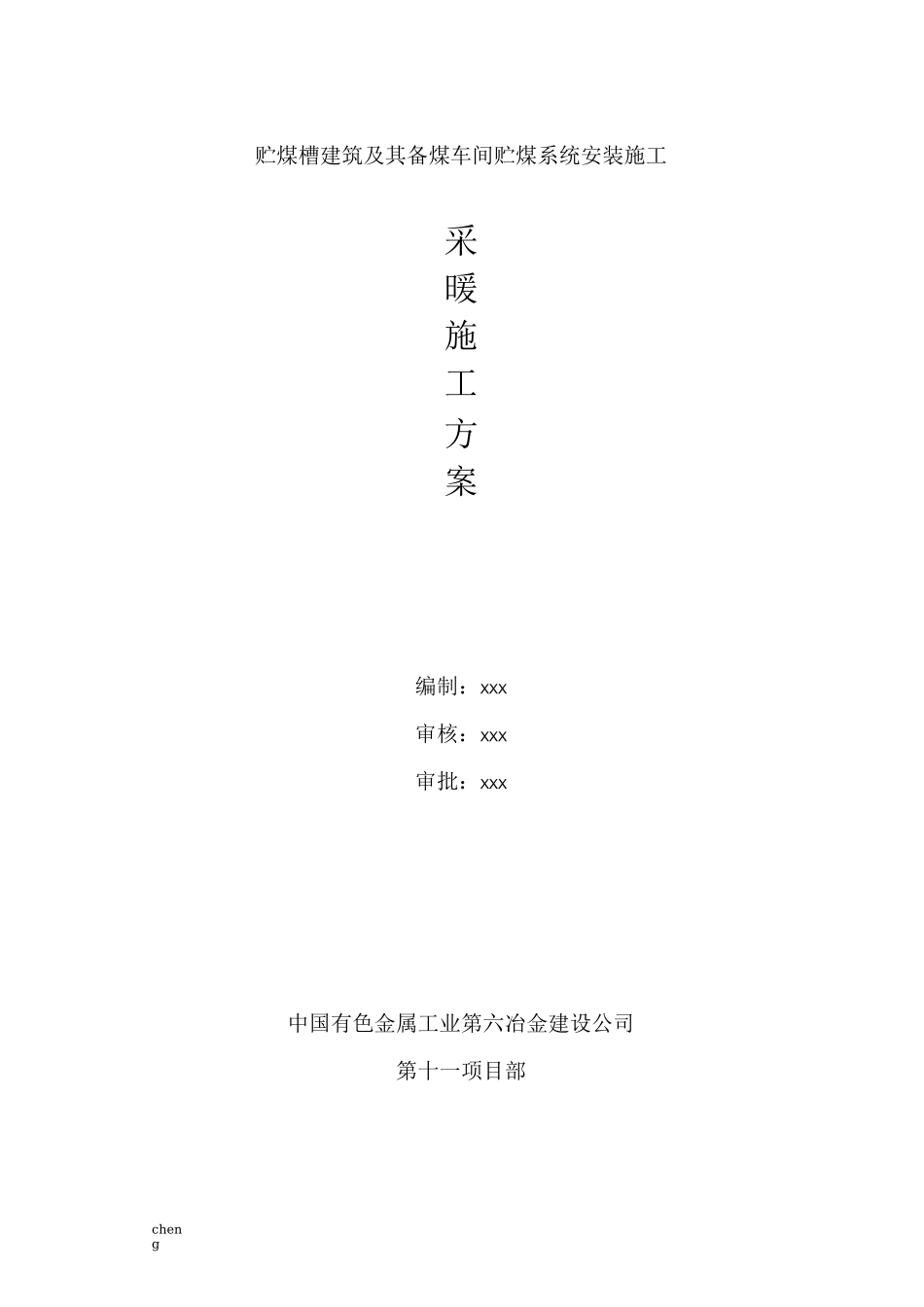

cheng贮煤槽建筑及其备煤车间贮煤系统安装施工采暖施工方案编制：XXX审核：XXX审批：XXX中国有色金属工业第六冶金建设公司第十一项目部cheng目录1、编制依据 12、工程概况 13、施工准备 13.1 技术准备 13.2 主要材料准备 23.3 劳动力准备 23.4 施工机具准备 24、主要施工方法与技术措施………………………………………24.1 施工顺序 34.2 安装准备 34.3 干管安装 34.4 立管安装 44.5 散热器安装 44.6 支管安装 44.7 压力试验 55、质量控制措施 56、质量通病防止措施 67、降低成本及成品保护措施..………………………………………68、安全文明施工 71、编制依据1.1 设计施工图纸；1.2 主要规范、图集GB50300-2001《建筑工程施工质量验收统一规范》chengGB50242-2002《建筑给排水及采暖工程施工质量验收规范》GB50235-2010《工业金属管道工程施工及质量验收规范》GB50236-2011《现场设备、工业管道焊接工程施工规范》96K402-1~2《散热器系统安装》08R418-1《设备及管道保温》2、工程概况本工程为安钢焦化改扩建项目——贮煤槽建筑及其备煤车间贮煤系统安装施工项目中的采暖系统安装，采暖热媒为 P=0.6Mpa 的饱和蒸汽，经减压阀减压至 P=0.2MP 后，供采暖系统使用。蒸汽接自室外蒸汽管网，不回收的凝结水由给排水专业采取措施，排往下水系统，回收的冷凝水由热力专业处理。3、施工准备3.1技术准备3.1.1 工程施工图是施工的主要依据，平面图上表明了管道、部件及附属机构建筑物内的平面坐标，系统图表示了其安装标高尺寸，施工时两者相互对照。施工图中的设计说明包含了工程性质、规模、对象、服务和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊的施工方法，因此施工前应认真熟悉工程施工图，并对以上问题做到心中有数。3.1.2 施工前参加由设计单位、建设单位、监理单位、施工单位联合组织的图纸会审，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底，办理图纸会审手续，由施工人员根据设计图纸、施工方案、施工验收规范、质量评定标准向上岗人员进行安装技术交底和安全交底，并办理有关手续。3.1.3 产品的技术资料应按设计要求选用，同时对于设备及配件的生产厂家“产品说明书”中的型号、规格、尺寸进行核对。3.1.4 参考各个专业安装施工图，观察相关专业的管道走向、坐标位置之间的交叉配合等是否有冲突，应综合校核。在各类管道密集处应绘出管道平面综合...
