变频器保养规程

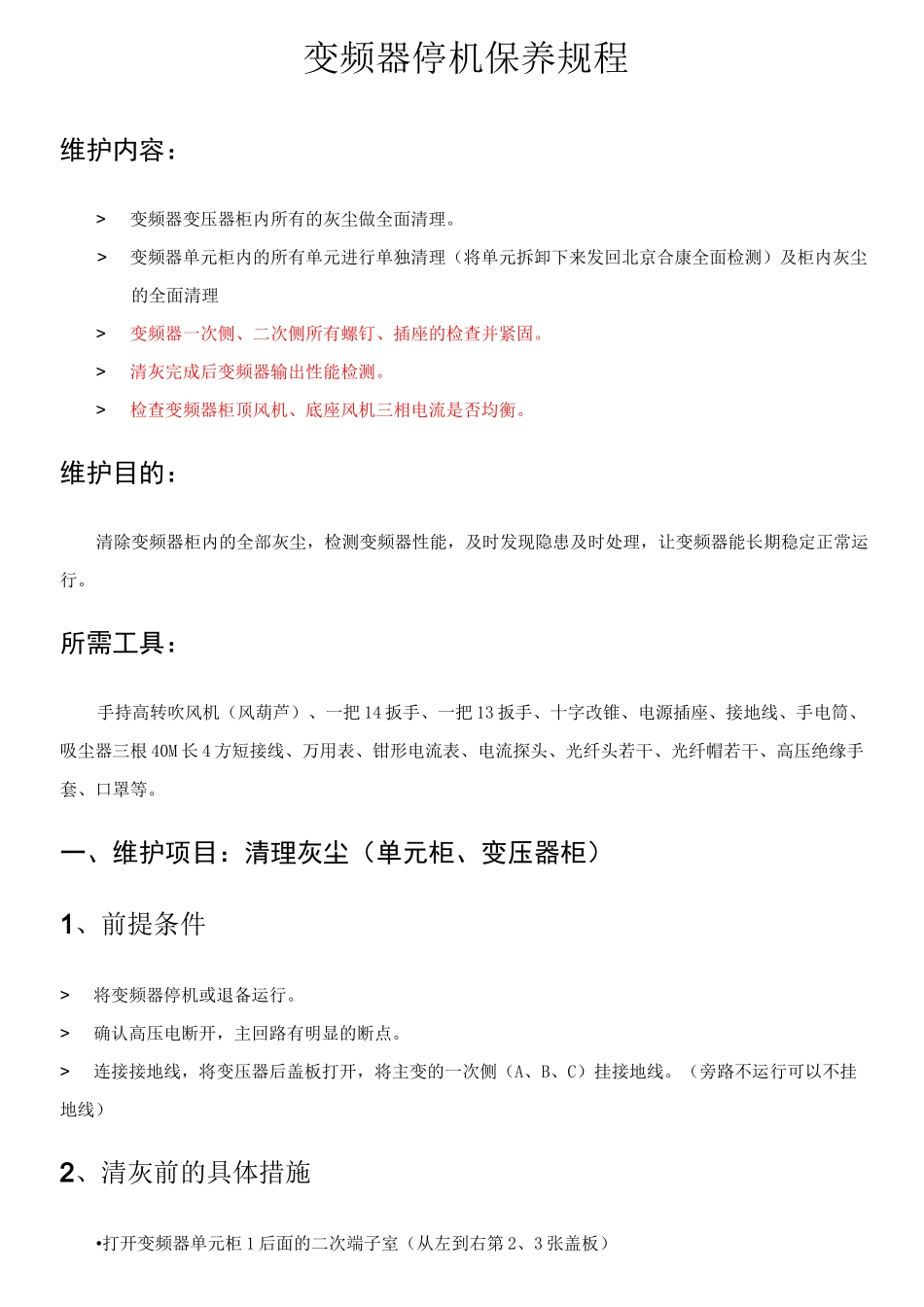

变频器保养规程_第1页
1/8

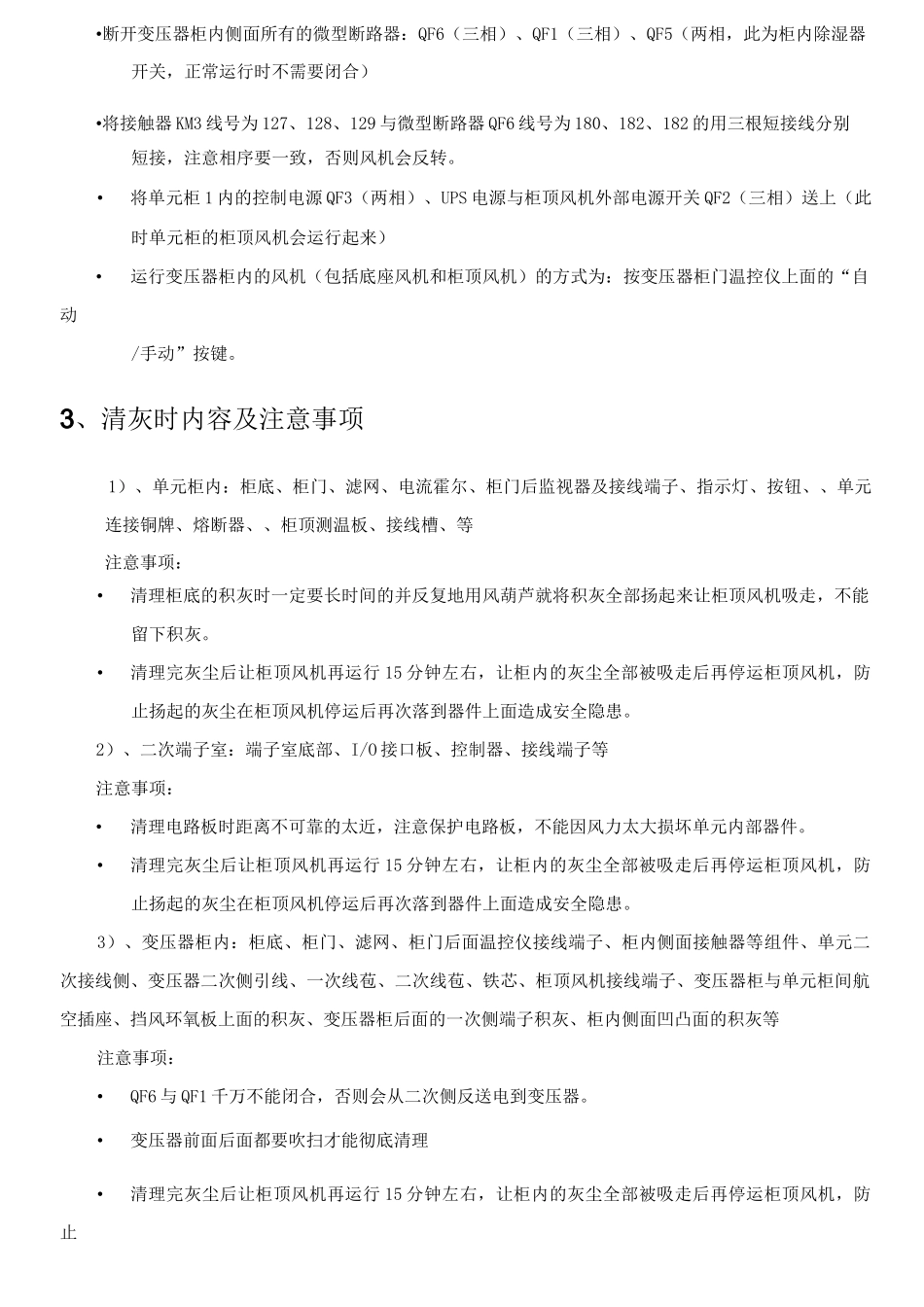

变频器保养规程_第2页
2/8

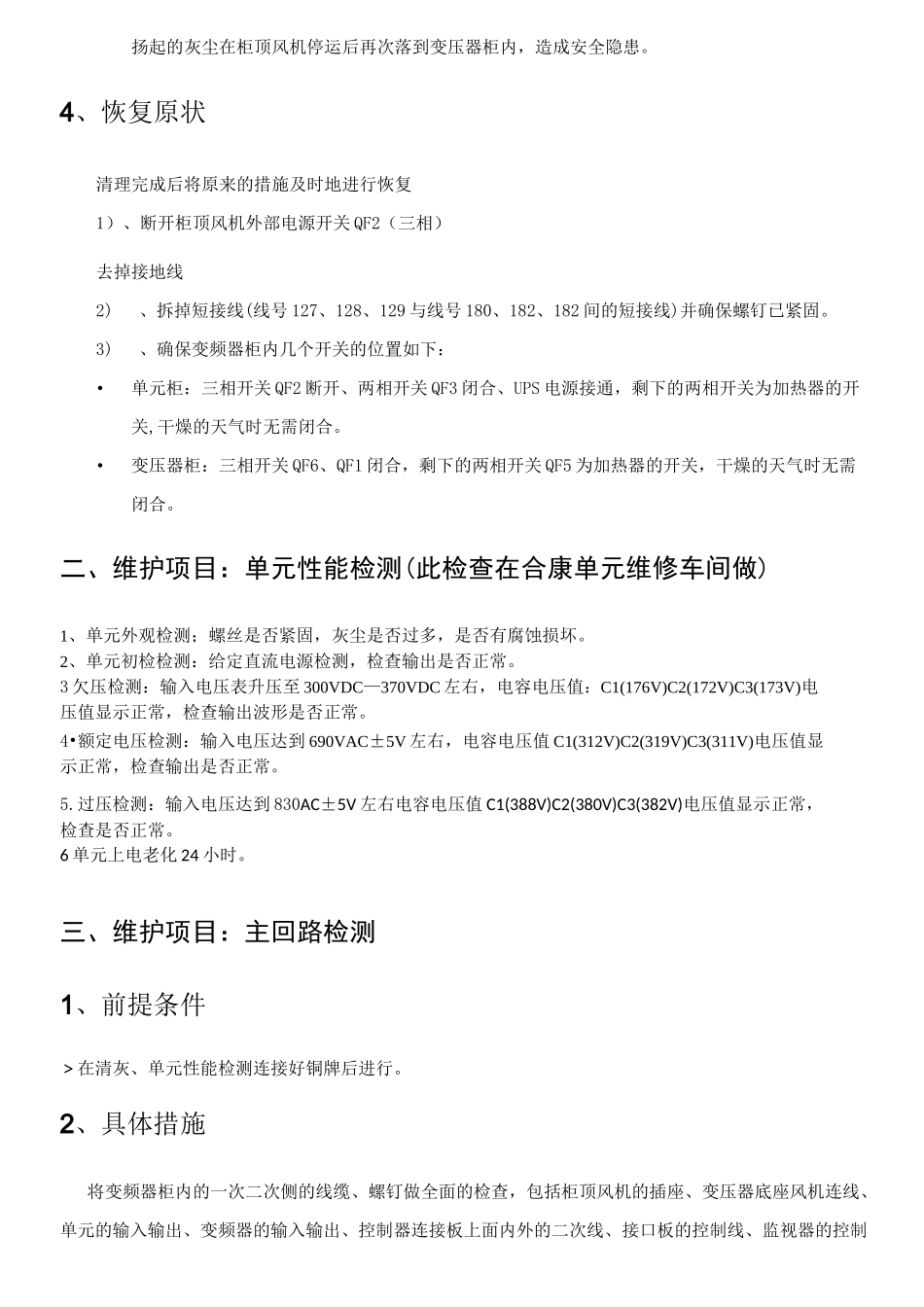

变频器保养规程_第3页
3/8
变频器停机保养规程维护内容:>变频器变压器柜内所有的灰尘做全面清理。>变频器单元柜内的所有单元进行单独清理(将单元拆卸下来发回北京合康全面检测)及柜内灰尘的全面清理>变频器一次侧、二次侧所有螺钉、插座的检查并紧固。>清灰完成后变频器输出性能检测。>检查变频器柜顶风机、底座风机三相电流是否均衡。维护目的:清除变频器柜内的全部灰尘,检测变频器性能,及时发现隐患及时处理,让变频器能长期稳定正常运行。所需工具:手持高转吹风机(风葫芦)、一把 14 扳手、一把 13 扳手、十字改锥、电源插座、接地线、手电筒、吸尘器三根 40M 长 4 方短接线、万用表、钳形电流表、电流探头、光纤头若干、光纤帽若干、高压绝缘手套、口罩等。一、维护项目:清理灰尘(单元柜、变压器柜)1、前提条件>将变频器停机或退备运行。>确认高压电断开,主回路有明显的断点。>连接接地线,将变压器后盖板打开,将主变的一次侧(A、B、C)挂接地线。(旁路不运行可以不挂地线)2、清灰前的具体措施•打开变频器单元柜 1 后面的二次端子室(从左到右第 2、3 张盖板)•断开变压器柜内侧面所有的微型断路器:QF6(三相)、QF1(三相)、QF5(两相,此为柜内除湿器开关,正常运行时不需要闭合)•将接触器 KM3 线号为 127、128、129 与微型断路器 QF6 线号为 180、182、182 的用三根短接线分别短接,注意相序要一致,否则风机会反转。•将单元柜 1 内的控制电源 QF3(两相)、UPS 电源与柜顶风机外部电源开关 QF2(三相)送上(此时单元柜的柜顶风机会运行起来)•运行变压器柜内的风机(包括底座风机和柜顶风机)的方式为:按变压器柜门温控仪上面的“自动/手动”按键。3、清灰时内容及注意事项1)、单元柜内:柜底、柜门、滤网、电流霍尔、柜门后监视器及接线端子、指示灯、按钮、、单元连接铜牌、熔断器、、柜顶测温板、接线槽、等注意事项:•清理柜底的积灰时一定要长时间的并反复地用风葫芦就将积灰全部扬起来让柜顶风机吸走,不能留下积灰。•清理完灰尘后让柜顶风机再运行 15 分钟左右,让柜内的灰尘全部被吸走后再停运柜顶风机,防止扬起的灰尘在柜顶风机停运后再次落到器件上面造成安全隐患。2)、二次端子室:端子室底部、I/O 接口板、控制器、接线端子等注意事项:•清理电路板时距离不可靠的太近,注意保护电路板,不能因风力太大损坏单元内部器件。•清理完灰尘后让柜顶风机再运行 15 分钟左右,让柜内的灰尘全部...
